| Nazwa marki: | IWAVE |
| Numer modelu: | FD-7800 |
| MOQ: | 2 |
| Cena £: | negotiable |
| Czas dostawy: | 5-10 dni |
| Warunki płatności: | T/T |

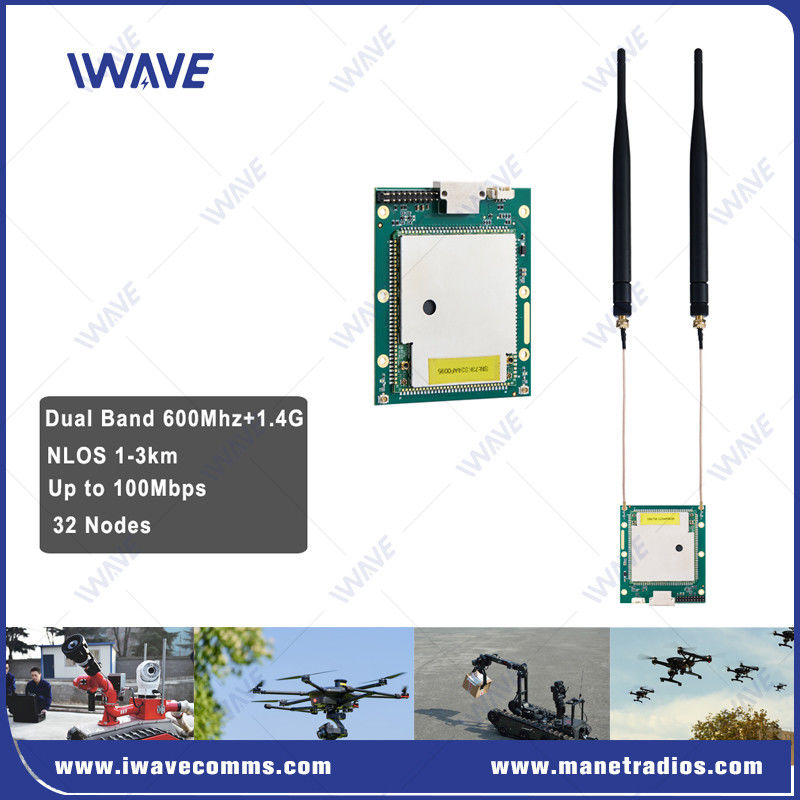

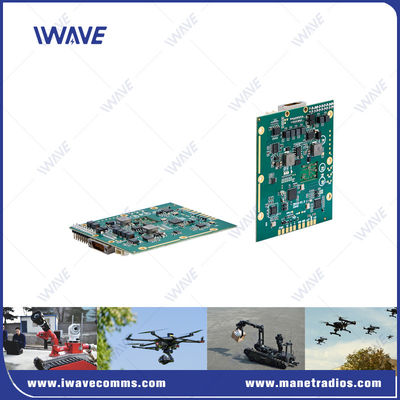

NLOS 3km Mesh Radio Module HD Video Transmitter
Opis
IWAVE oferuje zarówno zamontowane, jak i produkty OEM do bezprzewodowego przesyłania danych seryjnych. FD-7800 oferuje częstotliwość do wyboru przez użytkownika w ramach podwójnego pasma operacyjnego 600Mhz ((566Mhz-678Mhz) i 1.4Ghz ((1420-1530Mhz) i programowalne szerokości pasma (1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz).IWAVE oferuje również komunikację o dużej mocy (do 10W), aby zapewnić solidne połączenie bezprzewodowe na bardzo długie odległości.FD-7800 jest dostępny w formacie OEM (goła płyta) do integracji platformy w celu stworzenia zaawansowanego, skalowalne i wydajne mobilne sieci ad hoc (MANET).
Kluczowe cechy
Urządzenie może być wyposażone w moduł kodowania wideo, zintegrowany moduł głosowy, moduł bezprzewodowy WLAN,Moduł pozycjonowania GIS lub moduł bramki sieci publicznej w celu spełnienia wymagań aplikacji w różnych scenariuszach.
W porównaniu z trybem MIMO, tryb CA nie ma ograniczeń w zakresie lokalizacji instalacji anten i odległości między nimi, co sprawia, że wdrożenie jest bardziej elastyczne.
Przyjmuje technologię automatycznego skakania częstotliwości w celu przeciwdziałania zakłóceniom, znacznie zmniejszając zużycie energii przez system i rozmiar modułu.
Miniaturowa, lekka i solidna konstrukcja pozwala FD-7800 być idealnym kandydatem do zastosowań wrażliwych na rozmiar.zdolności długiego zasięgu FD-7800 umożliwiają wysokiej jakości bezprzewodową komunikację wideo i telemetryczną.
Zastosowanie
Rozszerzenie bezprzewodowe Ethernet
Komunikacja i zarządzanie flotą UGV.
Komunikacja zespołu mobilnego
Komunikacja bezprzewodowa z UAV
Dane telemetryczne bezprzewodowe
Wideo bezprzewodowe
Systemy sterowania platformą bezzałogową
Specyfikacja
| Bezprzewodowe | |
| Technologia | Bezprzewodowe oparte na standardzie technologii TD-LTE |
| Szyfrowanie | ZUC/SNOW3G/AES(128) Opcjonalna warstwa-2 |
| Wskaźnik danych | Max 120Mbps ((Uplink i Downlink) |
| Zakres komunikacji | Powietrze do ziemi 10 km NLOS Ziemia do ziemi 1-3 km |
| Węzeł | 32 węzły |
| MIMO | 2x2 MIMO |
| Moc RF | 23dBm±2 (2w, 5w lub 10w na żądanie) |
| Poziom opóźnienia | Od końca do końca≤5ms-15ms |
| Modulacja | Adaptacyjny QPSK, 16QAM, 64QAM |
| Przeciwdziałanie zakłóceniom | FHSS ((Spektrum rozprzestrzeniania się skoków częstotliwości) |
| Przepustowość | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Zużycie energii | 5 watów |
| Wprowadzenie mocy | DC5-32V |
| Wymiar | 72*60*10 mm |
| Waga | 33 g |
| Dane seryjne | RS232/TTL |
| Komunikacja | Komunikacja pełno-dupleksowa |
| Wskaźnik wzrostu i spadku | 2D3U/3D2U/4D1U/1D4U |
| Automatyczna rekonstrukcja | Automatyczne przywrócenie po awarii połączenia/ ponowne rozmieszczenie sieci po awarii połączenia |
| Częstotliwość podwójnego pasma | 1.4G: 1420 MHz-1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |
| Interfejs | |
| RF | 2 x SMA |
| Port LAN | 2x port Ethernet |
| Jak się czujesz? | 1xCOMUART Poziom TTL 3.3V, 1 bit startu, 8 bitów danych, 1 bit stop, bez kontroli parytetu Wskaźnik Baud: 115200bps ((Default) (57600, 38400, 19200, 9600 konfigurowalne) |
| Wprowadzenie mocy | 1xDC WPÓŁ: DC5-32V |
| Wrażliwość | |
| 1.4 GHz | 20 MHz: -102 dBm |
| 10Mhz: -100 dBm | |
| 5Mhz: -96 dBm | |
| 600 MHz | 20 MHz: -102 dBm |
| 10Mhz: -100 dBm | |
| 5Mhz: -96 dBm | |
| Środowisko | |
| Temperatura pracy | -40°C~+80°C |
Wideo
|
|
