| Nazwa marki: | IWAVE |
| Numer modelu: | FD-6100 |
| MOQ: | 2 |
| Cena £: | negocjowalne |
| Czas dostawy: | 3-5 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |

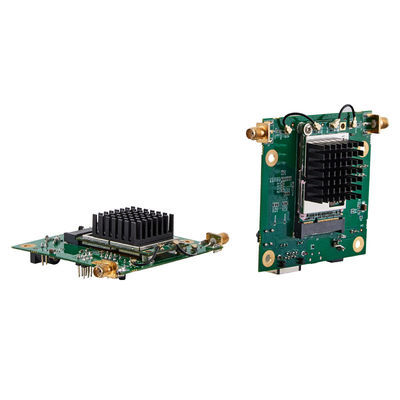

MIMO ((2x2) Wireless MESH Ethernet & Full Duplex TTL Serial Data Link

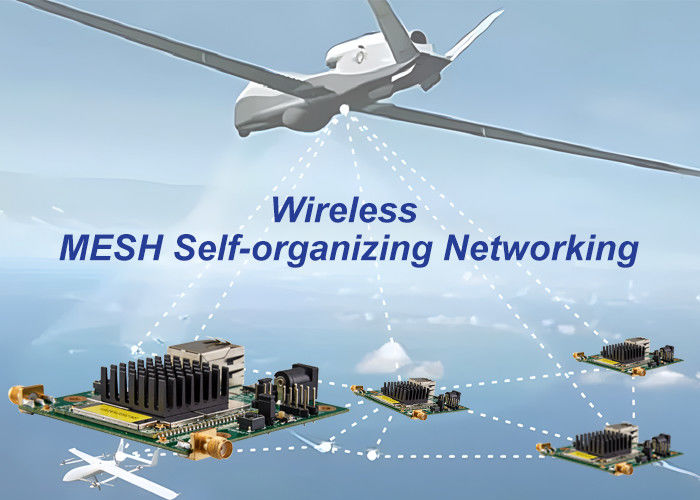

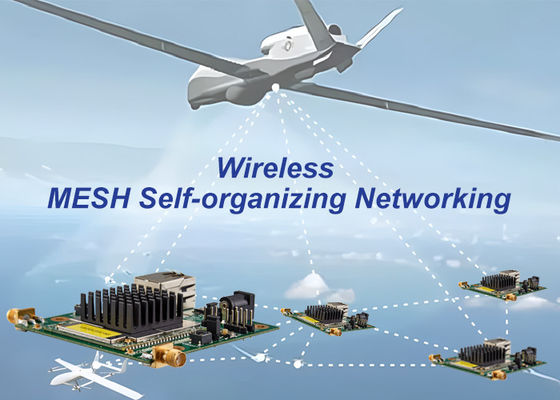

FD-6100 to zaawansowane samoorganizujące się urządzenie sieciowe MESH zaprojektowane do wydajnego przesyłania danych.
Kluczowe cechy
Wysoce zintegrowana sieć MESH: zapewnia automatyczne połączenie sieciowe i routing, zapewniając bezproblemową łączność.
Technologie adaptacyjne: Wdraża automatyczną modulację częstotliwości, uzdrawianie i przeciwzaburzenia, zwiększając niezawodność.
Niskie zużycie energii: Dzięki kompaktowemu rozmiarowi nadaje się do różnych zastosowań bez nadmiernego zużycia energii.
Wsparcie szerokopasmowe: wykorzystuje technologie OFDM i MIMO, obsługujące wiele szerokości pasma (3MHz, 5MHz, 10MHz, 20MHz).
Robusta architektura: Płaska konstrukcja systemu minimalizuje opóźnienia i maksymalizuje zdolność przesyłową, umożliwiając długie odległości i wysoki przepustowy przepustowy danych.
Wnioski
Produkcja przemysłowa: Idealne do monitorowania i kontroli procesów produkcyjnych.
Komunikacja awaryjna: zapewnia niezawodną komunikację w krytycznych sytuacjach.
Transmisja obrazu: Efektywnie obsługuje transmisję obrazów i wideo.
Technologia bez kierowcy: wspiera potrzeby komunikacyjne pojazdów autonomicznych.
Systemy nadzoru wideo: zapewniają bezpieczną i stabilną transmisję wideo dla systemów nadzoru.
FD-6100 wykorzystuje dojrzałe zestawy chipów SOC i przestrzega standardu komunikacji bezprzewodowej TD-LTE, tworząc sieć MESH Ad-Hoc, która działa niezależnie od sieci publicznych.Jego konstrukcja i technologia sprawiają, że jest uniwersalnym rozwiązaniem dla różnych branż.
Specyfikacja
| Ogólne | ||
| Technologia | Baza MESH na standardzie technologii bezprzewodowej TD-LTE | |
| Szyfrowanie | ZUC/SNOW3G/AES(128) Opcjonalny warstwa-2 | |
| Wskaźnik DATA | 30 Mbps ((Uplink i Downlink) | |
| Działalność | 10km ((Z powietrza na ziemię) 500m-3km ((NLOS Ziemia na ziemię) | |
| ZAWAGA | 16 węzłów | |
| Elektryczność | 23dBm±2 (2w lub 10w na żądanie) | |
| WYPRZEDANIE | Przekaz jednego skoku ≤ 30 ms | |
| Modulacja | QPSK, 16QAM, 64QAM | |
| Anty-JAM | Automatyczne przesyłanie częstotliwości międzypasmowych | |
| Przepustowości | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Wykorzystanie energii elektrycznej | 5W | |
| Wprowadzenie mocy | DC12V | |
| CZUŚLIWOŚĆ | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| DZIEŃ FREKWENCJI | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| ROZPRZEDNIK | ||
| Poziom elektryczny | 2Obszar napięcia.85V i zgodny z poziomem 3V/3.3V | |
| Dane z kontroli | Tryb TTL | |
| Stawka Baud | 115200bps | |
| Tryb transmisji | Tryb przekazywania | |
| Poziom priorytetowy | Większy priorytet niż port sieciowy w przypadku, gdy wynik jest niewyraźny, dane z kontroli będą przekazywane w pierwszej kolejności |
|
| Uwaga:1Przesyłanie i odbieranie danych jest nadawane w sieci. Po pomyślnym połączeniu sieciowym każdy węzeł FD-6100 może odbierać dane seryjne. 2Jeśli chcesz rozróżnić wysyłanie, odbieranie i kontrolę, musisz samodzielnie zdefiniować format. |
||
| Wyroby mechaniczne | ||
| Temperatura | -40°C~+80°C | |
| Waga | 50 gramów | |
| Wymiar | 70,8*10,8*2cm | |
| Stabilność | MTBF≥10000h | |
| Interfejsy | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| ROZPRZEDNIK | 1x COMUART | |
| Elektryczność | Wprowadzenie prądu stałego | |
| Wskaźnik | LED trójkolorowy | |
Wideo
Wideo
Wideo
Wideo
Wideo
|
