| Nazwa marki: | IWAVE |
| Numer modelu: | FDM-6802UGV |
| MOQ: | 2 rozdziały |
| Cena £: | negocjowalne |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |
Bezprzewodowy cyfrowy nadajnik danych IP do łączności wideo i danych NLOS
Opis

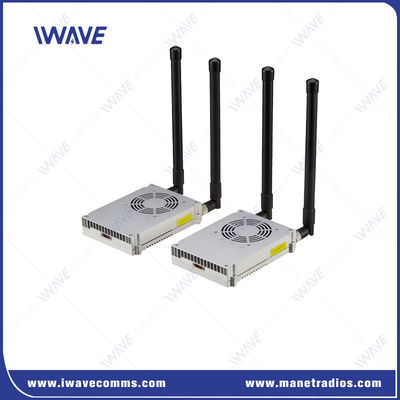

FDM-6802UGV jest produktem transmisji bezprzewodowej zaprojektowanym przez IWAVE na podstawie dojrzałego zestawu chipów SOC, mocy 2 watów, 2X2 MIMO.dane i dane seryjnego sterowania oparte na danych IP.
Ten cyfrowy łącze danych zapewnia solidne i bezpieczne łącze w zakresie częstotliwości 600 MHz i 1.4G. Wspiera transmisję danych Ethernet i pełną telemetrię dupleksową.
Wspiera.Oprogramowanie WEBUI/management do zarządzania siecią i konfigurowalne parametry.
Kluczowe cechy
FDM-6802UGV przyjmuje tryb pracy sieci gwiezdnej w celu zapewnienia przejrzystych kanałów transmisji IP dla aplikacji w warstwie górnej, takich jak wideo i dane.
FDM-6802UGV wykorzystuje dwuskalowy protokół sieciowy o wysokiej dynamiczności, opracowany niezależnie przez zespół IWAVE w celu osiągnięcia dobrej zdolności adaptacyjnej do środowisk sieci bezprzewodowych,dynamiczne osiągi sieciowe i możliwości przesyłu.
FDM-6802UGV automatycznie negocjuje trasy ze wszystkimi węzłami poprzez warstwę łącza, bez ręcznej konfiguracji, plug-to-play.Może szybko zbudować sieć komunikacyjną w dowolnym czasie i miejscu z cechami szybkiego wdrażania, wysoka kompatybilność, niskie zużycie energii i duża przepustowość.

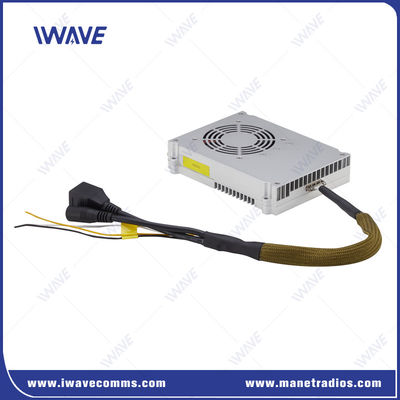

FDM-6802UGV przyjmuje interfejs wtyczki lotniczej J30, obsługuje komunikację wielokrotnych portów seryjnych i komunikację Ethernet oraz zapewnia przewodowy dostęp Ethernet i seryjny port danych.
Korzyści z technologii
Przyjmuje technologię agregacji nośników CA, która może agregować dwa nośniki o szerokości pasma 20 MHz razem, aby osiągnąć szerokość pasma nośnika bezprzewodowego 40 MHz,skuteczna poprawa prędkości przesyłu łącza górnego i dolnego, a także zwiększenie wytrzymałości i adaptacyjności środowiskowej całego systemu transmisji bezprzewodowej.
1. Wspiera większą ogólną przepustowość, obsługuje agregację nośników 20MHz+20MHz, a maksymalna prędkość transmisji danych przekracza 100Mbps.
2. Wspiera ciągłą agregację nośników i nieciągłą agregację nośników, co jest bardziej elastyczne.
3. Wspiera agregację nośnika różnych szerokości pasma i może regulować szerokość pasma agregacji nośnikaw zależności od zakłóceń środowiskowych i dostępnych zasobów widma, co ułatwia adaptację do różnych scenariuszy.
4. Przesyłanie na różnych nośnikach, aby uniknąć przerwy danych po zakłóceniu jednego nośnika.
5Wspiera przesunięcie częstotliwości różnych nośników, aby skuteczniej znaleźć nośniki bez zakłóceń.
W sprawieFDM-6802UGVjest idealnym rozwiązaniem dla przemysłu wymagającego niezawodnego, elastycznego i wydajnego systemu transmisji bezprzewodowej do wykonywania krytycznych zadań w zakresie komunikacji wideo i danych.
|
Interfejs poleceń |
Konfiguracja polecenia AT |
API/HTTP/UART dla konfiguracji poleceń AT |
|
Zarządzanie konfiguracją |
Wsparcie konfiguracji za pośrednictwem interfejsu użytkownika WEBUI, API i oprogramowania do zarządzania |
|
|
Tryb pracy |
Tryb serwera TCP |
Kiedy jest ustawiony jako serwer TCP, serwer seryjnego portu czeka na połączenie z komputerem.
lPo ustawieniu jako klienta TCP, serwer seryjnego portu aktywnie inicjuje połączenie z serwerem sieciowym określonym przez adres IP docelowy.
serwer lTCP, klient TCP, UDP, wielokrotna transmisja UDP, współistnienie serwera/klienta TCP, MQTT
|
|
Stawka Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokół |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Tryb przejścia |
|
|
Zarządzanie systemem |
Wspiera funkcję WATCHDOG, wszystkie wyjątki na poziomie systemu mogą być zidentyfikowane i automatycznie zresetowane |
|
Specyfikacja
|
Ogólne |
Bezprzewodowe |
|||
|
Technologia |
Bezprzewodowe oparte na standardach technologii TD-LTE |
Komunikacja |
1T1R |
|
|
Transmisja wideo |
Transmisja wideo HD 1080p, H.264/H.265 adaptacyjna |
Przekazywanie danych IP |
Wspiera transmisję danych na podstawie pakietów IP |
|
|
Szyfrowanie |
ZUC/SNOW3G/AES(128) Opcjonalna warstwa-2 |
Połączenie danych |
Komunikacja pełno-dupleksowa |
|
|
Wskaźnik danych |
Maksymalnie 100 Mbps ((Uplink i Downlink) |
Wskaźnik wzrostu i spadku |
2D3U/3D2U/4D1U/1D4U |
|
|
Zakres |

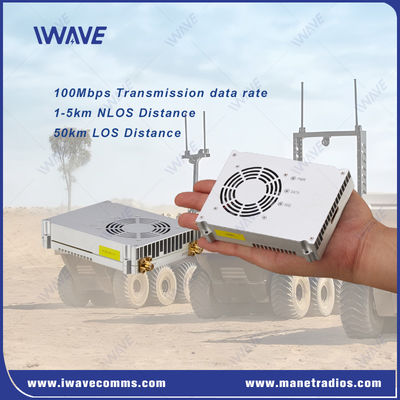

UGV: 5-10KM Ziemia do ziemi ((LOS) |
Automatyczny łańcuch odbudowy |
Automatyczne przywrócenie połączenia po awarii połączenia/ ponowne wdrożenie sieci po awarii połączenia |
|
|
Pojemność |
64 węzły |
CZUŚLIWOŚĆ |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Siła przenośna |
2 waty |
10 MHz |
-100 dBm |
|
|
Poziom opóźnienia |
Opóźnienie interfejsu powietrznego < 30 ms |
5 MHz |
-96 dBm |
|
|
Modulacja |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Przeciwdziałanie zakłóceniom |
Przesunięcie częstotliwości i modulacja adaptacyjna |
10 MHz |
-100 dBm |
|
|
Przepustowość |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96 dBm |
|
|
Zużycie energii |
30W |
Wybór częstotliwości |
||
|
Wprowadzenie mocy |
DC24V-DC27V |
1.4 GHz |
1420 MHz-1530 MHz |
|
|
Wymiar |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Wyroby mechaniczne |
||
|
Temperatura pracy |
-20°C~+55°C |
|
|
Wymiar |
130*100*25mm ((Antenna nie uwzględniona) |
|
|
Waga |
273 g |
|
|
Interfejsy |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
ROZPRZEDNIK |
3xSerial Port |
1. DEBUG Port seryjny |
|
Elektryczność |
1xDC INPUT |
DC24V-27V |
Wideo
Wideo
Wideo
Wideo
Wideo
Wideo
|
|
