| Nazwa marki: | IWAVE |
| Numer modelu: | FDM-66MN |
| MOQ: | 2PCS |
| Cena £: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | D/P, T/T, L/C |

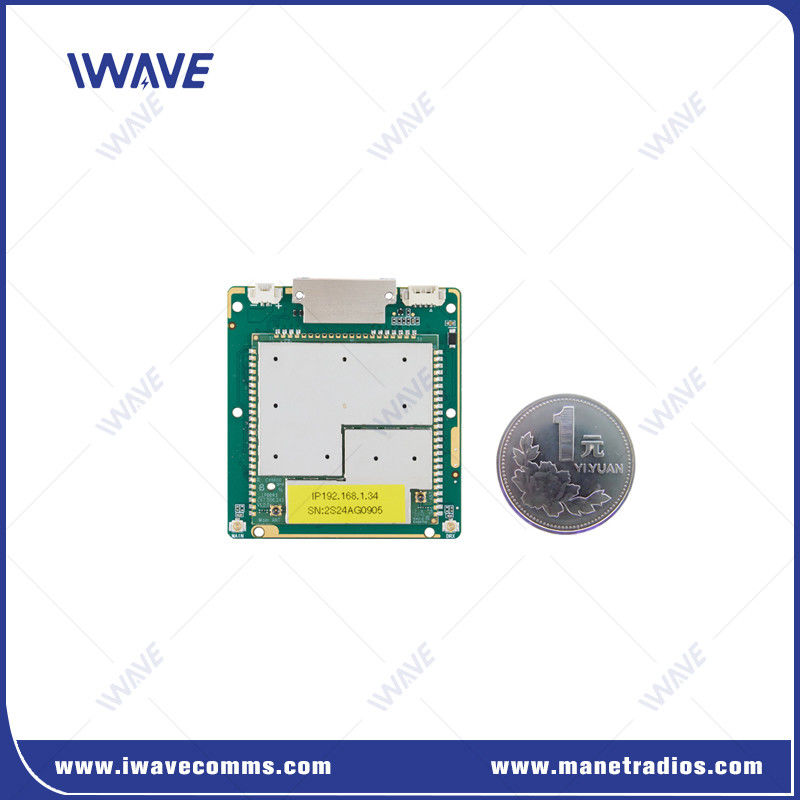

Bezpieczne bezprzewodowe połączenia danych UGV/drone dla łączności NLOS
Wprowadzenie
FDM-66MN jest najbardziej zaawansowanym szerokopasmowym cyfrowym łączem danych zaprojektowanym do robotyki mobilnej i bezzałogowych systemów.Oprogramowanie do zarządzania częstotliwością 4 GHz wybierane.
FDM-66MN zapewnia bezprzewodową komunikację wideo i telemetryczną o dużym zasięgu i wysokiej przepustowości między jedną lub większą liczbą urządzeń mobilnych a stacją sterującą w środowiskach poza siecią i odłączonych.
Kluczowe cechy
Wysoki współczynnik danych
●Przełączenie górne i dolne 30Mbps
Długa odległość komunikacji
● Linia widzenia (NLOS) i mobilne środowiska: 500 metrów-3 km
● Linia widzenia powietrze-ziemia: 10-15 km
● Zwiększenie odległości komunikacji poprzez dodanie wzmacniacza mocy
●Wsparcie zewnętrznych wzmacniaczy RF (przygotowanie do obsługi ręcznej)
Wysokie bezpieczeństwo
●Wykorzystanie własnych form fal oprócz szyfrowania AES 128
Łatwa integracja
● Standardowe interfejsy i protokoły
● 3* port Ethernet do łączenia zewnętrznych urządzeń IP
● Moduł OEM umożliwiający łatwą integrację z różnymi platformami oraz samodzielne rozwiązanie łączności.
Podany dokument API
●FDM-66MN zapewnia API kompatybilne z różnymi systemami operacyjnymi i platformami
Niski opóźnienie
● opóźnienie transmisji węzła niewolnika - węzła głównego <= 30 ms
Bezkonkurencyjna wrażliwość
● -103 dBm/10MHz
Definicja interfejsu
| J30JZ Definicja: | ||||||
| Szpilka | Nazwa | Szpilka | Nazwa | Nazwa | Szpilka |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | Numer VIN stałego | 22 | BUT | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | Numer VIN stałego | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Zastosowanie
Miniaturowy, lekki i definiowany oprogramowaniem moduł łącza radiowego jest niezawodnym partnerem komunikacyjnym dla bezzałogowych aplikacji dla misji bezzałogowych BVLoS, UGV, robotyki, UAS i USV.,zdolności FDM-66MN z dużym zasięgiem umożliwiają jednoczesną wysokiej jakości transmisję dupleksową wielu danych wideo w pełnej rozdzielczości HD oraz danych sterowania i telemetrii.Może zapewnić komunikację o zasięgu 50 km.Nawet w tłoczonych miejscowościach, w warunkach niewidocznych, może zapewnić większą odległość komunikacji 20 km.
Specyfikacja
| Ogólne | ||
| Technologia | Baza bezprzewodowa na bazie standardu technologii bezprzewodowej TD-LTE | |
| Szyfrowanie | ZUC/SNOW3G/AES ((128/256) Opcjonalny warstwa-2 | |
| Wskaźnik danych | 30 Mbps ((Uplink i Downlink) | |
| Adaptacyjne średnie rozkład prędkości transmisji danych z systemu | ||
| Wspieranie użytkowników w ustawianiu ograniczeń prędkości | ||
| Zakres | 10km-15km ((Z powietrza na ziemię) 500m-3km ((NLOS Ziemia do ziemi) |
|
| Pojemność | 16 węzłów | |
| Przepustowość | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Władza | 25dBm±2 (2w lub 10w na żądanie) Wszystkie węzły automatycznie dostosowują moc przesyłową |
|
| Modulacja | QPSK, 16QAM, 64QAM | |
| Przeciwdziałanie zakłóceniom | Automatyczne przesyłanie częstotliwości międzypasmowych | |
| Zużycie energii | Średnia: 4-4,5 Watt Maksymalnie: 8 watów |
|
| Wprowadzenie mocy | DC5V-32V | |
| Wrażliwość odbiornika | Wskaźnik wrażliwości (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| DZIEŃ FREKWENCJI | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Tryb komunikacji | Unicast, multicast, transmisja | ||||||
| Tryb transmisji | Kompletny duplex | ||||||
| Tryb sieciowy | Dynamiczny routing | Automatyczna aktualizacja tras w oparciu o warunki połączenia w czasie rzeczywistym | |||||
| Kontrola sieci | Monitoring państwowy | Status połączenia /rsrp/snr/odległość/prężność łącza w górę i w dół | |||||
| Zarządzanie systemem | WATCHDOG: można zidentyfikować wszystkie wyjątki na poziomie systemu, automatyczne zresetowanie | ||||||
| Ponowne przekazywanie | L1 | Określ, czy należy przesyłać ponownie na podstawie różnych przewożonych danych (AM/UM); HARQ przesyła ponownie | |||||
| L2 | HARQ przekazuje ponownie | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Port seryjny | 2x RS232 | |
| Wprowadzenie mocy | 2*Wpis mocy (alternatywny) | |
| Wymagania w zakresie kontroli | |||||
| Interfejs poleceń | Konfiguracja polecenia AT | Wspieranie portu VCOM/UART i innych portów do konfiguracji poleceń AT | |||
| Zarządzanie konfiguracją | Wsparcie konfiguracji za pośrednictwem interfejsu użytkownika WEBUI, API i oprogramowania | ||||
| Tryb pracy | Tryb serwera TCP Tryb klienta TCP Tryb UDP Wielokrotne przesyłanie UDP MQTT Modbus |
●Po ustawieniu jako serwer TCP serwer serwerowy z portem seryjnym czeka na połączenie z komputerem. ●Po ustawieniu jako klient TCP serwer seryjnego portu aktywnie inicjuje połączenie z serwerem sieciowym określonym przez adres IP docelowy. ●Serwer TCP, klient TCP, UDP, UDP multicast, współistnienie serwera/klienta TCP, MQTT |
|||
| Poziom Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Tryb transmisji | Tryb przekazywania | ||||
| Protokół | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Wyroby mechaniczne | ||
| Temperatura | -40°C~+80°C | |

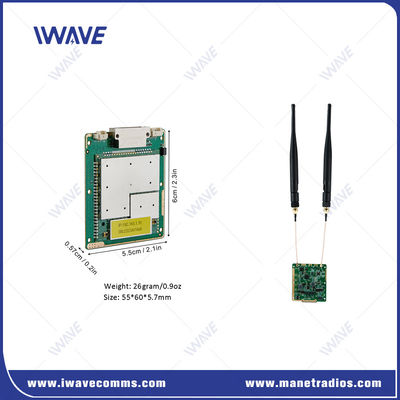

| Waga | 26 gramów | |
| Wymiar | 60*55*5,7 mm | |
| Stabilność | MTBF≥10000h | |
|
|
