| Nazwa marki: | IWAVE |
| Numer modelu: | FD-6700WG |
| MOQ: | 2 rozdziały |
| Cena £: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |

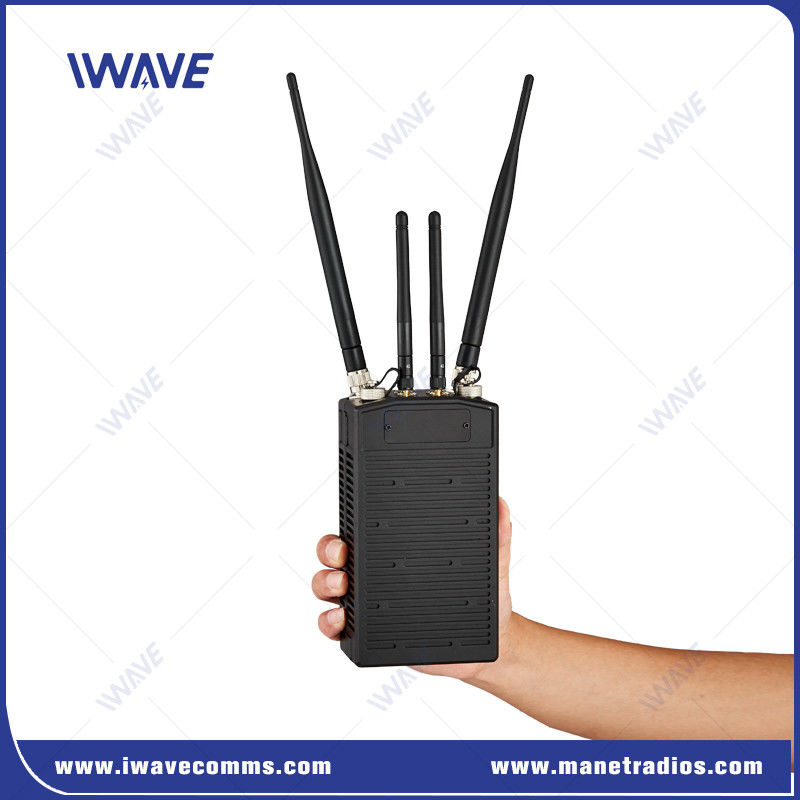

Tactical Handheld IP Mesh Smart Radio do transmisji wideo w NLOS
FD-6700WG taktyczne przenośne radio MIMO MESH jest łatwym w noszeniu, łatwym w użyciu Mesh Radio z funkcją 4G.Jest specjalnie zaprojektowany do noszenia przez personel w celu podłączenia osób do sieci siatkowej. Wbudowany w WiFi hotspot umożliwia łatwe podłączenie dowolnego urządzenia z dostępem do Internetu do tej samej sieci.
FD-6700WG jest zbudowany do tworzenia potężnych, bezpiecznych sieci w dowolnym miejscu, które łączą wszystkie źródła danych w czasie rzeczywistym i umożliwiają dostęp do najbardziej zaawansowanych,najbardziej skalowalna sieć mobilna ad hoc (MANET).
It provides interoperable communications to peopel on the move with other IWAVE IP MESH products such as big power vehicle type IP MESH and 50km drone ip mesh node in Beyond the Line of Sight (BLOS) challenging mountain and jungles environment.
Kluczowe cechy
800Mhz/1.4Ghz/2.4Ghz wybierane przez oprogramowanie zależy od aplikacji.
Odległość jednego skoku do 17 km Sieć łańcuchowa może osiągać dłuższe odległości ((50KM).
Jest on wyposażony w baterie o dużej pojemności, z długotrwałą żywotnością baterii i może pracować nieprzerwanie przez 10 godzin. Pojemność akumulatora wynosi 5400mAh/55.5Wh
W zależności od warunków kanału, dostosować moc nadawczą i odbiorczą w sposób adaptacyjny w celu zmniejszenia zużycia energii i zakłóceń sieci. Przyjmuje technologię automatycznego skakania częstotliwości w celu przeciwdziałania zakłóceniom, znacznie zmniejszając zużycie energii przez system i rozmiar modułu.
Topologia może być przełączana między topologiami liniowymi, gwiazdkowymi i siatkowymi lub wielokrotnymi topologiami współistniejącymi.
FD-6700WG może bezproblemowo współpracować z IWAVE i innymi urządzeniami IP MESH typu typu pojazdów o dużej mocy, typu lotniczego i UGV mount IP MESH Radio tworząc dużą sieć komunikacyjną. |
|
Oprogramowanie do zarządzania siecią MESH
IWAVE samodzielnie opracowane oprogramowanie do zarządzania siecią MESH to pakiet oprogramowania oparty na systemie Windows.zarządzanie i integracja urządzeń przesyłowych IWAE IP MESHOprogramowanie jest oparte na WebUi i można go zalogować w dowolnym miejscu z przeglądarką IE.Z oprogramowania, można skonfigurować ustawienia według swoich wymagań, takich jak częstotliwość pracy, przepustowość, adres IP, dynamiczna topologia, odległość w czasie rzeczywistym między węzłami, ustawienia algorytmu,współczynnik podramy do góry do dołu, polecenia AT itp.
Zastosowanie
Bazując na naszym zaawansowanym algorytmie, FD-6700WG zapewnia bezpieczną, niezawodną łączność dla wielu wymagających zastosowań, w tym transmisji wideo w czasie rzeczywistym do mobilnego nadzoru,Komunikacja NLOS (nie w linii widzenia), i dowodzenie i kontrolowanie dronów i robotyki.
Wspiera różne formy aplikacji, takie jak manpack / pojazd zamontowany.
Obsługuje do 32 węzłów, działa w trybie klastra i tworzy wielofunkcyjny system komunikacji w każdą pogodę.
Specyfikacja
| Ogólne | Wyroby mechaniczne | ||
| Bezprzewodowe | MESH ((Based on TD-LTE terminal access technology) | Wymagania | -25o do +75oC |
| Tworzenie sieci | Wyroby | Wykorzystanie | IP65 |
| Modulacja | QPSK/16QAM/64QAM | Wymagania | 175*90*60 mm |
| Szyfrowanie | ZUC/SNOW3G/AES ((128/256) Opcjonalny warstwa-2 | Tłuszcz | 10,3 kg |
| Wskaźnik DATA | 30 Mbps | Materiał | Czarny anodowany aluminium |
| CZUŚLIWOŚĆ | -103dBm/10MHz | Własność | Wzorzec ręczny |
| Przepustowości | 1.4MHz/3MHz/5MHz/10MHz/20MHz ((regulowalne) | Częstotliwość (wybrana za pomocą oprogramowania) | |
| Działalność | 1km-3km ((LOS) /500meters~1km ((NLOS) | 1.4 GHz | 1427.9-1467.9MHz |
| Węzeł | 32 | 800 MHz | 806-826 MHz |
| MIMO | Multipleksyjność przestrzenna, kodowanie czasoprzestrzenne, TX/RX Eigen Beamforming | 2.4 GHz | 2401.5-2481,5 MHz |
| Elektryczność | 25 dBm±2 | Elektryczność | |
| ZOPÓŁNIE WŁĄCZNIKU POWIETRZENIA | ≤ 200 ms | Włókno | DC12V |
| ZOPÓŁNIE WŁĄCZNIKU POWIETRZENIA | ≤ 200 ms | Włókno | DC12V |
| WLAN | WLAN 802.11 b/g/n/a | Żywotność akumulatora | 10 godzin (bateria zewnętrzna) |
| ZAWORZĄCZNIE NIEPROCZĄDZENIA | Przesunięcie częstotliwości w zakresie zakresu częstotliwości roboczej | Interfejsy | |
| Czas pracy w sieci | <1min | RF | 2 x TNC2 x SMS ((4G+WIFI Ant) |
| Czas rozpoczęcia | < 30 lat | ETHERNET | 1xEthernet |
| 4G | 4G pełny Netcom | Elektryczność | Wprowadzenie prądu stałego |
| Czas na tworzenie sieci | <1min ((stabilne połączenie) | ||
| CZUŚLIWOŚĆ | ||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
Wideo
|
|
