| Nazwa marki: | IWAVE |
| Numer modelu: | FD-6100 |
| MOQ: | 2 rozdziały |
| Cena £: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |
Robotika NLOS 3km bezzałogowy system telemetrii danych i HD Video IP MESH Oem Module
Wprowadzenie

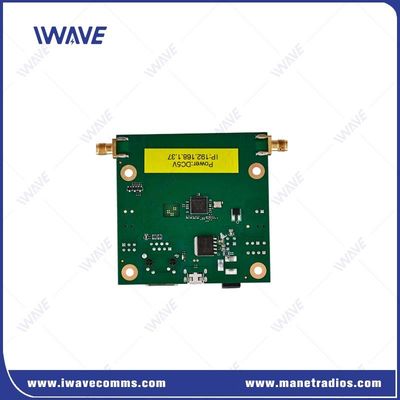

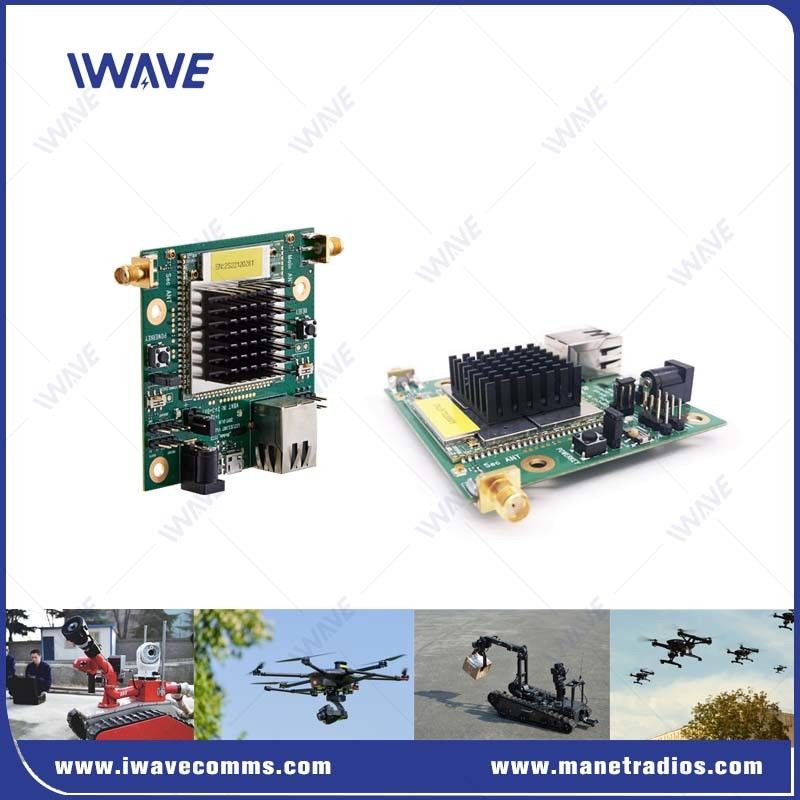

FD-6100 jest kompaktowym, trójpasmowym łączem danych cyfrowych OEM działającym w pasmach częstotliwości 800MHz, 1.4GHz i 2.4GHz.Jest doskonale odpowiedni do zastosowań w zakresie nadzoru i transmisji wideo w bezzałogowych pojazdach powietrznych (UAV) i bezzałogowych pojazdach naziemnych (UGV).Radiowe sieci IP Mesh oferują niezawodne i elastyczne rozwiązanie MANET (Mobile Ad-hoc Network) nawet w najbardziej wymagających środowiskach.FD-6100 zapewnia silne i bezpieczne połączenie we wszystkich trzech pasmach częstotliwości, wykorzystując technologię FHSS (Frequency Hopping Spread Spectrum) i wykorzystując wysoką wrażliwość standardu technologii TD-LTE w celu zapewnienia solidnej wydajności RF.zdolności dalekiego zasięgu umożliwiają wysokiej jakości bezprzewodową komunikację wideo i telemetryczną.
Kluczowe cechy
|
● Wzornictwo sieci płynnej, optymalizowane do zastosowań mobilnych ● Prędkość transmisji danych: 30 Mbps (w połączeniu łącza górnego i dolnego) ● Działanie na trójpasmowej częstotliwości (800MHz/1,4GHz/2,4GHz, wybierane za pomocą oprogramowania) ● Format OEM (nakryta płyta) do bezproblemowej integracji platformy ● Długodystansowa linia widzenia (LOS) dla bezzałogowych statków powietrznych: 10 km (od powietrza do ziemi) ● regulowana całkowita moc wyjściowa do 25 dBm ● Wspiera do 32 węzłów w sieci MESH o jednej częstotliwości ● Zakres regulacji mocy RF: -40 dBm do +25 dBm ● Wspiera konfiguracje Mesh, Point-to-Multipoint i Point-to-Point ● Jednoczesne przesyłanie danych IP i seryjnych ● Zakres temperatury pracy: -40°C do +80°C ● 128/256-bitowe szyfrowanie AES dla bezpieczeństwa |
|
Zastosowanie
FD-6100 umożliwia tworzenie sieci siatkowych i samorehabilitowanie sieci siatkowych.Jest idealny do zastosowań UxV o dużym rozmiarze i wadze, oferując SWaP rozwiązania bare-board dla integracji platform i systemów.
●Idealny do zastosowań w zakresie szerokiego zasięgu i aplikacji mobilnych, takich jak robotyka
●Komunikacja taktyczna
●Bezprzewodowe pojazdy lądowe bezprzewodowa transmisja wideo
Specyfikacja
| Ogólne | ||
| Technologia | Baza MESH na standardzie technologii bezprzewodowej TD-LTE | |
| Szyfrowanie | ZUC/SNOW3G/AES(128) Opcjonalny warstwa-2 | |
| Wskaźnik DATA | 30 Mbps ((Uplink i Downlink) | |
| Działalność | 10km ((Z powietrza na ziemię) 500m-3km ((NLOS Ziemia na ziemię) | |
| ZAWAGA | 16 węzłów | |
| Elektryczność | 23dBm±2 (2w lub 10w na żądanie) | |
| WYPRZEDANIE | Przekaz jednego skoku ≤ 30 ms | |
| Modulacja | QPSK, 16QAM, 64QAM | |
| Anty-JAM | Automatyczne przesyłanie częstotliwości międzypasmowych | |
| Przepustowości | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Wykorzystanie energii elektrycznej | 5W | |
| Wprowadzenie mocy | DC12V | |
| CZUŚLIWOŚĆ | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| DZIEŃ FREKWENCJI | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| ROZPRZEDNIK | ||
| Poziom elektryczny | 2Obszar napięcia.85V i zgodny z poziomem 3V/3.3V | |
| Dane z kontroli | Tryb TTL | |
| Stawka Baud | 115200bps | |
| Tryb transmisji | Tryb przekazywania | |
| Poziom priorytetowy | Większy priorytet niż port sieciowy w przypadku, gdy wynik jest niewyraźny, dane z kontroli będą przekazywane w pierwszej kolejności |
|
| Uwaga:1Przesyłanie i odbieranie danych jest nadawane w sieci. Po pomyślnym połączeniu sieciowym każdy węzeł FD-6100 może odbierać dane seryjne. 2Jeśli chcesz rozróżnić wysyłanie, odbieranie i kontrolę, musisz Definiuj samemu format |
||
| Wyroby mechaniczne | ||
| Temperatura | -40°C~+80°C | |
| Waga | 50 gramów | |
| Wymiar | 70,8*10,8*2cm | |
| Stabilność | MTBF≥10000h | |
| Interfejsy | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| ROZPRZEDNIK | 1x COMUART | |
| Elektryczność | Wprowadzenie prądu stałego | |
| Wskaźnik | LED trójkolorowy | |
|
|
