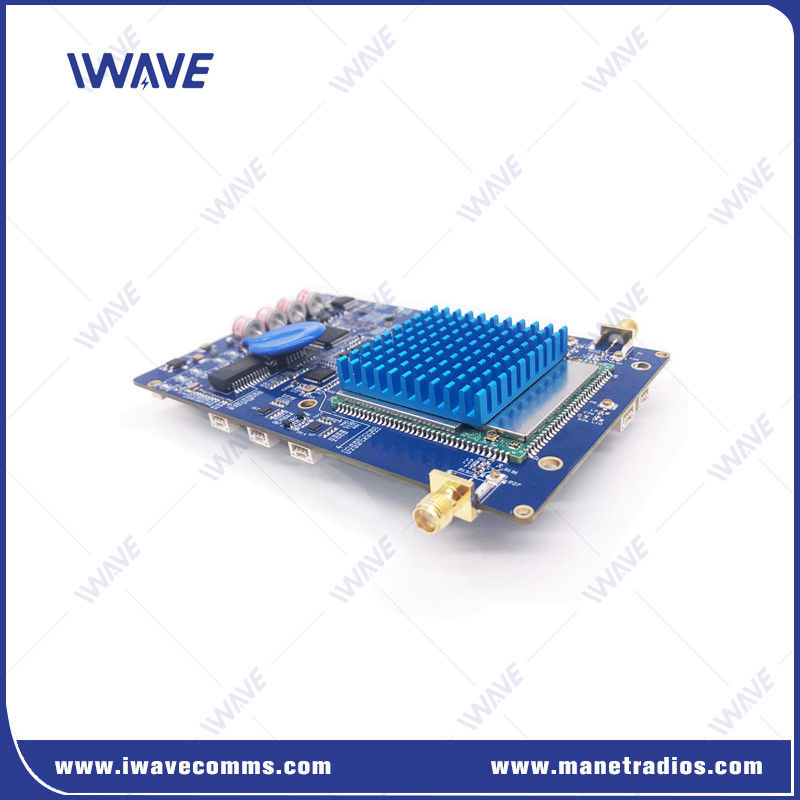

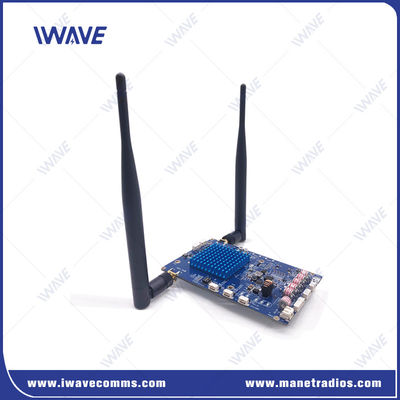

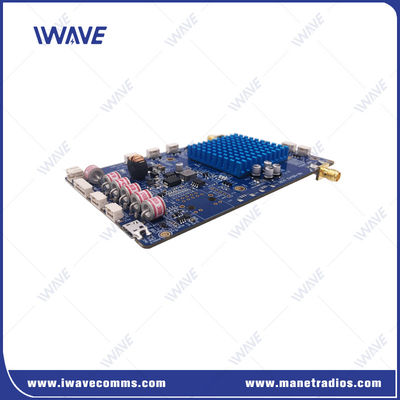

Moduł nadajnika bezprzewodowego systemu wideo 8K dla UGV i robotyki

Moduł nadajnika bezprzewodowego systemu wideo 8K dla UGV i robotyki

Nazwa marki:	IWAVE
Numer modelu:	FDM-6680
MOQ:	2 rozdziały
Cena £:	negocjowalne
Czas dostawy:	5-8 dni roboczych
Warunki płatności:	L/C, D/P, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE, MIC

Nazwa:

Bezprzewodowy moduł nadajnika do UGV i robotyki z transmisją wideo i danych sterujących w rozdzielcz

Praca w sieci:

Sieć gwiazdowa, punkt do punktu, punkt do wielu punktów

Dane transmisji:

Maks. 120 Mb/s

węzły:

64węzły

Władza:

23dBm±2 (2w lub 10w na zamówienie)

Dystans:

10-15 km

Czas oczekiwania:

Od końca do końca ≤20ms-50ms

Modulacja:

modulacja QPSK, 16QAM, 64QAM

Szczegóły pakowania:

Standardowe pudełko kartonowe

Możliwość Supply:

500000/miesiąc

Podkreślić:

Moduł nadajnika bezprzewodowego systemu bezzałogowego

Moduł nadajnika bezprzewodowego 8K

Moduł nadajnika bezprzewodowego UGV

Opis produktu

Moduł nadajnika bezprzewodowego do UGV i robotyki z transmisją danych wideo i sterowania 8K

FDM-6680 to zaawansowany system komunikacji bezprzewodowej danych cyfrowych.Techniki korekty błędów, ale również zapewniają komunikację o wysokiej prędkości 100 Mbps w Uplink (UPL) i Downlink (DNL).

FDM-6680 może łączyć w dół strumieniowanie wideo w czasie rzeczywistym, LAN, dwukierunkowe dane seryjne i informacje z czujników.

Łączy sprawdzone technologie i standardy z zaawansowanymi algorytmami, zapewniając niezawodność i wysoką wydajność w najtrudniejszych warunkach.To sprawia, że jest idealny dla mikro i małych platform, które są wrażliwe na rozmiar, Waga i moc, takie jak drony, drony bezzałogowe, UGV, USV lub inne roboty.

Cechy

MIMO 2X2 wielokrotnego wejścia i wielokrotnego wyjścia
Podwójny port Ethernet Gigabit port Ethernet + POE port Ethernet
Wsparcie 64 węzłów 1 Węzły centralne wsparcie 64 jednostki węzły podwęzły
128AES Encrypted Funkcjonuje mechanizm szyfrowania AES256 zapobiegający nieautoryzowanemu dostępowi do łącza komunikacji bezprzewodowej.
Różne opcje szerokości pasma, szerokość pasma regulowana: 3Mhz/5Mhz/10Mhz/20Mhz/40Mhz
Długa odległość transmisji NLOS 500m-3km ((NLOS ziemia-ziemia)
Wspieranie ruchu dużych prędkości
FDM-6680 może zapewnić stabilne połączenie przy prędkości 300 km/h
Wysoka przepustowość
80Mbps-100Mbps dla łącza górnego i dolnego jednocześnie
Władza samodzielna
W zależności od warunków kanału, dostosować moc nadawczą i odbiorczą w sposób adaptacyjny w celu zmniejszenia zużycia energii i zakłóceń sieci.

Zastosowanie

Podwójna częstotliwość 600Mhz i 1,4 GHz MIMO ((2X2) Digital Data Link zapewnia solidną wydajność RF i wysoką prędkość przesyłu danych do 120 Mbps.Jest on szczególnie odpowiedni do zapewnienia solidnych bezprzewodowych połączeń wideo w mobilnych i miejskich środowiskach bez linii widzenia z zasięgiem 500 metrów -3 km..

● Mini UAS
● Drony bezzałogowe
● UGV
● Bezprzewodowe rozszerzenie sieci Ethernet

● Telemetria bezprzewodowa
● Bezprzewodowa transmisja wideo NLOS
● Bezprzewodowe systemy sterowania

Specyfikacja

Technologia	Bezprzewodowe oparte na standardach technologii TD-LTE
Szyfrowanie	ZUC/SNOW3G/AES(128) Opcjonalna warstwa-2
Wskaźnik DATA	Max 120Mbps ((Uplink i Downlink)
Działalność	10km-15km ((Z powietrza na ziemię) 500m-3km ((NLOS Ziemia na ziemię)
ZAWAGA	Punkt do 64-punktu
MIMO	2x2 MIMO
Elektryczność	23dBm±2 (2w lub 10w na żądanie)
WYPRZEDANIE	Od końca do końca≤20ms-50ms
Modulacja	QPSK, 16QAM, 64QAM
Anty-JAM	Automatyczne przesyłanie częstotliwości międzypasmowych
Przepustowości	1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz
Wykorzystanie energii elektrycznej	5W
Wprowadzenie mocy	DC12V

Komunikacja	Komunikacja pomiędzy dowolnymi 2 węzłami niewolników musi być przekierowywana przez węzeł główny
Węzeł mistrzowski	Każdy węzeł w sieci może być skonfigurowany jako węzeł główny.
SLAVE NODE	Wszystkie węzły obsługują unicast, multicast i broadcast
DOSTUP	Wielu węzłów niewolniczych może jednocześnie uzyskać dostęp do sieci.

1.4 GHz	20 MHz	-102 dBm
	10 MHz	-100 dBm
	5 MHz	-96 dBm
600 MHz	20 MHz	-102 dBm
	10 MHz	-100 dBm
	5 MHz	-96 dBm

1.4 GHz	1420 MHz-1530 MHz
600 MHz	566 MHz-678 MHz

Wymagania	-40°C~+80°C
Tłuszcz	60 gramów
Interfejsy
RF	2 x SMA
ETHERNET	2xEthernet	POE
		Port Ethernet dla danych ((4Pin)
ROZPRZEDNIK	1xCOMUART	RS232 poziom 3.3V, 1 bit startu, 8 bitów danych, 1 bit stop, nie kontrola parytetu
		Wskaźnik Baud: 115200bps ((Default) (57600, 38400, 19200, 9600 konfigurowalne)
Elektryczność	1xDC INPUT	DC12V
USB	1xUSB
