| Nazwa marki: | IWAVE |
| Numer modelu: | FDM-615PTM |
| MOQ: | 2 rozdziały |
| Cena £: | negocjowalne |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |
150km Wielkiego zasięgu Drone Video Transmitter dla HD Video i Full Duplex Data
Opis
Najlepszym wyborem dla odporności na hałas i zakłócenia jest częstotliwości skokowe (FHSS).
FDM-615PTM wykorzystuje system FHSS do niezawodnego dostarczania danych i wideo na bardzo duże odległości.
Jest to najmniejszy czynnik kształtu z mocą przesyłową 10 watów, oferuje solidną pełną dupleksę Ethernet / Serial komunikacji na bardzo duże odległości.
Z dokumentem API, IWAVE silne wsparcie badawczo-rozwojowe, OEM mogą wtórnie rozwijać lub zintegrować ten urządzenie szybko i skutecznie w swojej autonomicznej platformie bezzałogowej.
Nowy dynamiczny wybór częstotliwości, automatyczna kontrola mocy, silna zdolność NLOS, skok częstotliwości i ultra szeroki zakres pasma L 1420-1530Mhz częstotliwość zapewnia solidną interferencję i odporność na zakłócenia!

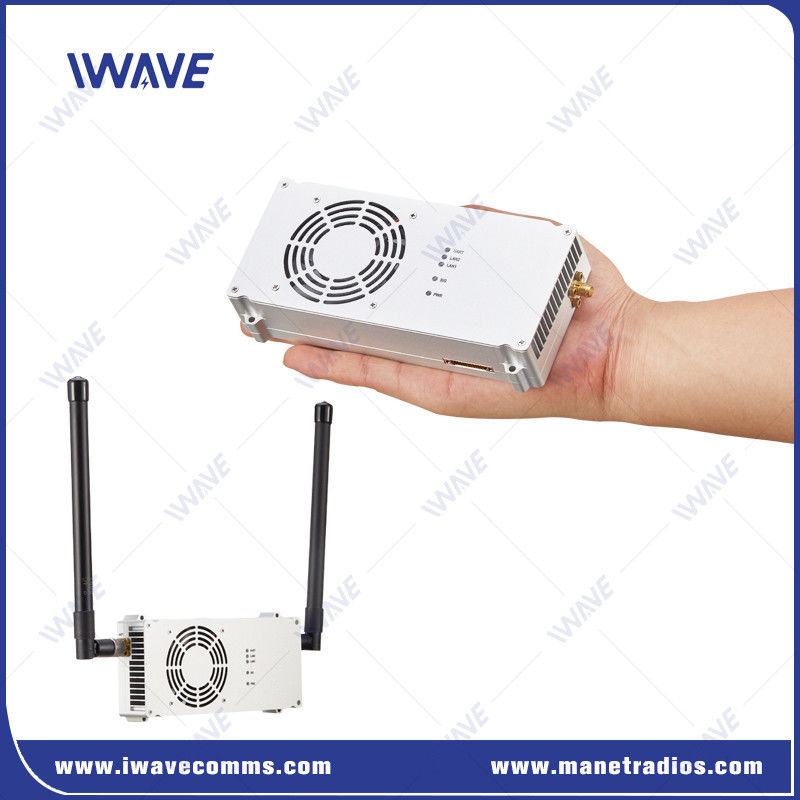

Waga 190 g i niewielki rozmiar sprawiają, że FDM-615PTM jest idealnym kandydatem do wysokiej jakości bezprzewodowej komunikacji wideo i telemetrii na mikro platformach bezzałogowych.
Kluczowe cechy
|
|
Zdecydowana komunikacja dalekiego zasięgu
Do 150 km jasny i stabilny sygnał radiowy z 2dbi anteną z włókna szklanego.
Transmisja wideo HD
Kiedy odległość wynosi 150 km, prędkość transmisji danych w czasie rzeczywistym wynosi około 8-12 Mbps.
Krótkie opóźnienie
Wykorzystujemy FDM-615PTM wideo, aby pomóc ci latać, celować w kamerę lub obsługiwać gimbal.
Funkcjonowanie w zakresie UHF, pasma L i pasma S
FDM-615PTM oferuje wiele opcji częstotliwości, aby spełnić różne warunki RF. 800MHz, 1.4Ghz i 2.4Ghz.Automatyczny częstotliwości skokowego rozprzestrzeniania (FHSS) wybierze najlepszy dostępny kanał do wykorzystania, i przejdzie bezproblemowo do alternatywnego kanału w razie potrzeby
Przekaz szyfrowany
FDM-615PTM wykorzystuje szyfrowanie wideo AES128, aby zapobiec nieautoryzowanemu dostępowi i przechwytywaniu.
Podłącz i odtwarzaj
FDM-615PTM oferuje 150 km powietrza na ziemię wideo w pełnej rozdzielczości HD z dwukierunkową transmisją danych dla VTOL / drona / śmigłowca.Jest on zaprojektowany w celu ustawienia i uzyskania pracy bez skomplikowanych procedur wiążących
Zastosowanie
FDM-615PTM jest specjalnie zaprojektowany do szybkiego przemieszczania się drona o dużym skrzydle stałym i UAV dla komunikacji dalekiego zasięgu.komunikacji awaryjnej i komunikacji morskiej.
Specyfikacja
| Ogólne | ||
| Technologia | Bezprzewodowe oparte na standardach technologii TD-LTE | |
| Szyfrowanie | ZUC/SNOW3G/AES(128) Opcjonalny warstwa-2 | |
| Wskaźnik danych | 30 Mbps ((Uplink i Downlink) | |
| Zakres | 100-150 km (od powietrza do ziemi) | |
| Pojemność | 32 węzły | |
| Zakres NLOS | 5-10km od ziemi do ziemi | |
| Moc RF | 10W | |
| Poziom opóźnienia | Od końca do końca: 60ms-80ms | |
| Modulacja | QPSK, 16QAM, 64QAM | |
| Środki przeciwzablokowania | Automatyczne przesunięcie częstotliwości | |
| Przepustowość | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| CZUŚLIWOŚĆ | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| DZIEŃ FREKWENCJI | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Elektryczność | ||
| Wprowadzenie mocy | Prąd stały 24V±10% | |
| Zużycie energii | 30 watów | |
| ROZPRZEDNIK | ||
| Poziom elektryczny | 2Obszar napięcia.85V i zgodny z poziomem 3V/3.3V | |
| Dane z kontroli | Tryb TTL | |
| Stawka Baud | 115200bps | |
| Tryb transmisji | Tryb przekazywania | |
| Poziom priorytetowy | l priorytetowy niż port sieciowy; gdy sygnał zostanie przesłany, dane sterowania będą przesyłane priorytetowo | |
| Uwaga:1) Przesyłanie i odbieranie danych odbywa się w sieci.przyjmowanie i kontrola, musisz zdefiniować format sam | ||

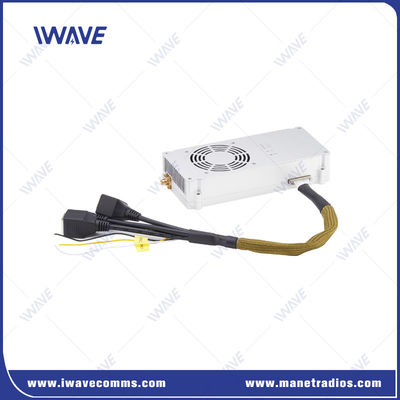

| Interfejsy | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| ROZPRZEDNIK | 1xJ30 | |
| Władza | 1xJ30 | |
| Debug | 1xJ30 | |
Wideo
Wideo
Wideo
Wideo
Wideo
Wideo
|
