| Nazwa marki: | IWAVE |
| Numer modelu: | FD-7800 |
| MOQ: | 2 |
| Cena £: | negotiable |
| Czas dostawy: | 5-10 dni |
| Warunki płatności: | T/T |

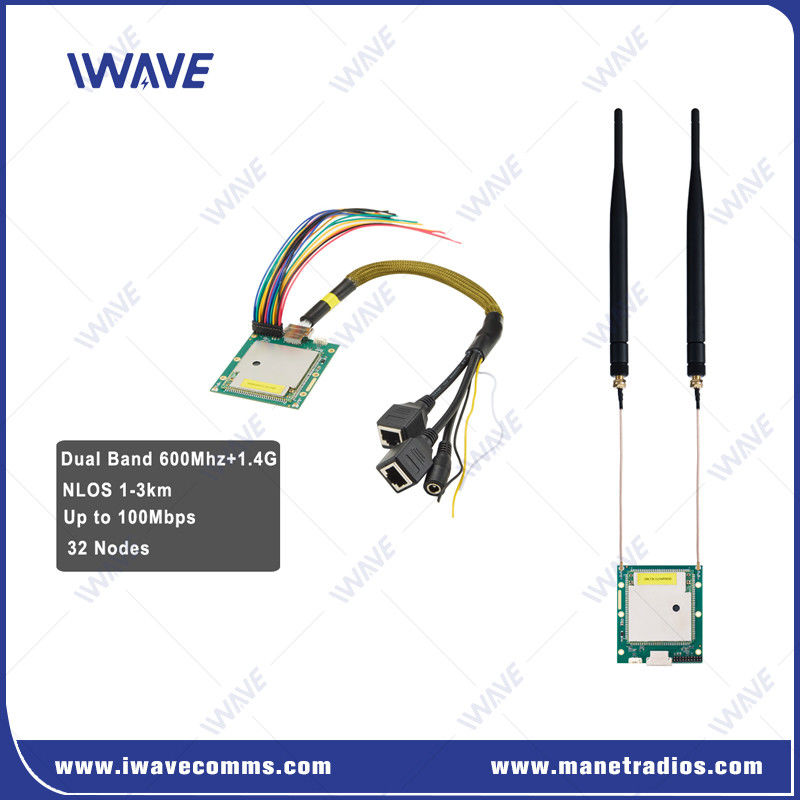

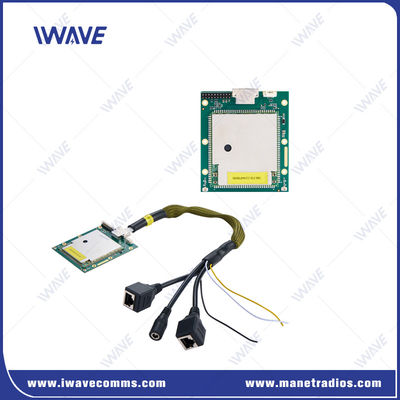

Moduł MIMO MESH dla danych wideo i telemetrii UAV 10 km
Opis
Kiedy wasze bezzałogowe pojazdy lądowe podejmują zadanie w środowisku NLO, takich jak miasta, tunele, gęste lasy i góry,FD-7800 mały rozmiar IP MESH OEM moduł stworzyć samorehabilitujące i dynamiczne sieci siatki, aby Twoje dane poruszać się szybciej i dłużej za pomocą swojej technologii 2x2 MIMO.
FD-7800 to ultralekki, ultra-kompaktny oprogramowanie zdefiniowane IP sieci radiowej dla UGV i UAV długiego zasięgu NLOS nadzoru i transmisji wideo.2*2 MIMO IP MESH moduł OEM tworzą 32 węzły sieci sieciowej samoodwracalnej.
FD-7800 to radio definiowane oprogramowaniem idealnie nadające się do szeregu załogowych, bezzałogowych, komercyjnych i taktycznych zastosowań.
Cechy
Przyjmuje technologię automatycznego skakania częstotliwości w celu przeciwdziałania zakłóceniom, znacznie zmniejszając zużycie energii przez system i rozmiar modułu.
Miniaturowa, lekka i solidna konstrukcja pozwala FD-7800 być idealnym kandydatem do zastosowań wrażliwych na rozmiar.zdolności długiego zasięgu FD-7800 umożliwiają wysokiej jakości bezprzewodową komunikację wideo i telemetryczną.
Wspiera 600 ((566-678Mhz) i 1.4Ghz ((1420-1530Mhz) regulowane za pomocą oprogramowania.
Wspiera do 32 węzłów dynamicznej sieci, a maksymalna odległość pojedynczego skoku wynosi 5 km.
W idealnej sytuacji (SNR sąsiedniego węzła ≥ 15), prędkość transmisji terminalu może osiągnąć 6 Mbps.
Obniżone zużycie energii, obsługa trybu uśpienia. Średnie zużycie energii w stanie gotowości (stan podłączony, brak transmisji danych) < 2W, typowe zużycie mocy roboczej < 10w (wysoka przepustowość transmisji danych).
Zastosowanie
Rozszerzenie bezprzewodowe Ethernet
Komunikacja i zarządzanie flotą UGV.
Komunikacja zespołu mobilnego
Komunikacja bezprzewodowa z UAV
Telemetria bezprzewodowa
Wideo bezprzewodowe
Systemy sterowania
Specyfikacja
| Bezprzewodowe | |
| Technologia | Bezprzewodowe oparte na standardzie technologii TD-LTE |
| Szyfrowanie | ZUC/SNOW3G/AES(128) Opcjonalna warstwa-2 |
| Wskaźnik danych | Max 120Mbps ((Uplink i Downlink) |
| Zakres komunikacji | Powietrze do ziemi 10 km NLOS Ziemia do ziemi 1-3 km |
| Węzeł | 32 węzły |
| MIMO | 2x2 MIMO |
| Moc RF | 23dBm±2 (2w, 5w lub 10w na żądanie) |
| Poziom opóźnienia | Od końca do końca≤5ms-15ms |
| Modulacja | Adaptacyjny QPSK, 16QAM, 64QAM |
| Przeciwdziałanie zakłóceniom | FHSS ((Spektrum rozprzestrzeniania się skoków częstotliwości) |
| Przepustowość | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Zużycie energii | 5 watów |
| Wprowadzenie mocy | DC5-32V |
| Wymiar | 72*60*10 mm |
| Waga | 33 g |
| Dane seryjne | RS232/TTL |
| Komunikacja | Komunikacja pełno-dupleksowa |
| Wskaźnik wzrostu i spadku | 2D3U/3D2U/4D1U/1D4U |
| Automatyczna rekonstrukcja | Automatyczne przywrócenie po awarii połączenia/ ponowne rozmieszczenie sieci po awarii połączenia |
| Częstotliwość podwójnego pasma | 1.4G: 1420 MHz-1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |
| Interfejs | |
| RF | 2 x SMA |
| Port LAN | 2x port Ethernet |
| Jak się czujesz? | 1xCOMUART Poziom TTL 3.3V, 1 bit startu, 8 bitów danych, 1 bit stop, bez kontroli parytetu Wskaźnik Baud: 115200bps ((Default) (57600, 38400, 19200, 9600 konfigurowalne) |
| Wprowadzenie mocy | 1xDC WPÓŁ: DC5-32V |
| Wrażliwość | |
| 1.4 GHz | 20 MHz: -102 dBm |
| 10Mhz: -100 dBm | |
| 5Mhz: -96 dBm | |
| 600 MHz | 20 MHz: -102 dBm |
| 10Mhz: -100 dBm | |
| 5Mhz: -96 dBm | |
| Środowisko | |
| Temperatura pracy | -40°C~+80°C |
Wideo
|
|
