| Nazwa marki: | IWAVE |
| Numer modelu: | FD-7802WG |
| MOQ: | 2 |
| Czas dostawy: | 2 tygodnie |
| Warunki płatności: | T/T |

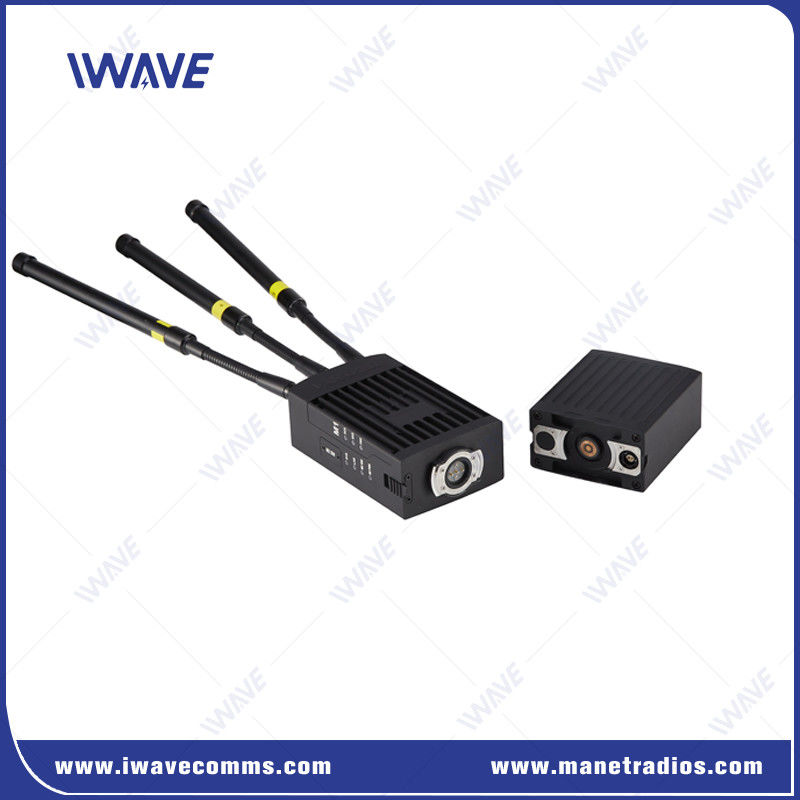

szerokopasmowe przenośne radio IP MESH do transmisji wideo w NLOS
Opis produktu
FD-7802WG to szerokopasmowe przenośne radio IP MESH, które wykorzystuje bezprzewodową szerokopasmową technologię sieci ad hoc.Przyjmuje dwustronny tryb pracy dwustronnej częstotliwości i obsługuje zarówno tryby sieci gwiezdnej, jak i ad hoc . Może dostarczać przejrzyste kanały transmisji IP dla aplikacji w warstwie górnej, takich jak wideo, głos i dane.
FD-7802WG automatycznie negocjuje trasy poprzez warstwę łącza między wszystkimi węzłami.Może szybko utworzyć sieć komunikacyjną w dowolnym miejscu i czasieBroadband Handheld IP MESH Radio przyjmuje oddzielny moduł komunikacji rdzeniowej i oddzielny projekt baterii.lekki i kompaktowy, niskie zużycie energii i duża przepustowość.spełnia potrzeby przenośnych żołnierzy na zewnątrz i indywidualnych żołnierzy i może być szeroko stosowany w komunikacji awaryjnej, szybkie rozmieszczanie, badania terenowe, operacje podziemne i inne gałęzie przemysłu.
FD-7802WG zapewnia przewodowy interfejs Ethernet i seryjny port danych itp., który ułatwia innym terminaliom mobilnym dostęp do sieci.szerokopasmowy przenośny radio IP MESH może również dostarczać różnorodne moduły akcesorialne, takie jak moduł kodowania wideo i obrazu, zintegrowany moduł głosowy, moduł bezprzewodowy WLAN, moduł pozycjonowania GIS lub moduł bramki sieci publicznej itp., aby spełnić różne wymagania aplikacyjne w różnych scenariuszach.
Zalety
Wspiera 64 węzły. każdy węzeł może swobodnie komunikować się.
Wspieranie szybkiego wdrażania operacji.Szybkie wdrażanie sieci prywatnej do komunikacji grupowej w ciągu 5 minut.Bateria można szybko usunąć i wymienić
Inteligentne sterowanie. Sieć automatycznie zmienia trasy w zależności od takich czynników, jak liczba odbiorców i środowisko kanału
Topologia sieci jest zmienna. Topologia może być przełączana między topologiami liniowymi, gwiazdkowymi i siatkowymi lub wielokrotnymi topologiami współistniejącymi.
Adaptacyjna moc.W zależności od warunków kanału, dostosować adaptywnie moc nadawczą i odbiorczą w celu zmniejszenia zużycia energii i zakłóceń sieci
Specyfikacja
| Pozycje | Specyfikacje |
| Częstotliwość | 600Mhz/800MHz/1,4GHz/podwójny pas |
| Technologia | Technologia bezprzewodowa oparta na TD-LTE |
| Modulacja | Wspieranie QPSK/16QAM/64QAM i innych metod modulacji |
| Kanał bezprzewodowy | Wsparcie 3T3R MIMO |
| Władza | 2W/ 5W |
| Wrażliwość | W przypadku, gdy dane są niezgodne z wymogami określonymi w załączniku I, należy podać następujące informacje: |
| Przepustowość kanału bezprzewodowego | Wspieranie 3MHz/5MHz/10MHz/20MHz/40MHz (tryb agregacji nośników AC) |
| Zdolność przeciwdziałania zakłóceniom | Wspieranie technologii dynamicznego przesunięcia częstotliwości |
| Poziom opóźnienia | Opóźnienie w przekazywaniu danych z interfejsu powietrznego < 30 ms |
| Szyfrowanie | Wsparcie szyfrowania warstwy 2, ZUC, SNOW3G, AES trzy metody szyfrowania opcjonalne |
| Przejście | 100 Mbps |
| Możliwości tworzenia sieci | Tryb hybrydowy Star + MESH/sieci łańcuchowe (nieobowiązkowe) |
| Odległość komunikacji | 0-10km (przekaz linii widzenia, rzeczywista odległość zależy od środowiska transmisji) |
| Pojemność sieci | ¢ 64 węzły |
| Zdolność kaskadowa | 6 skoków |
| Funkcja transmisji danych | Wspieranie przesyłania danych w oparciu o pakiety IP |
| Transmisja wideo | Wspieranie transmisji obrazu o wysokiej rozdzielczości 1080p, adaptacji strumienia kodu H.264/H.265 |
| Transmisja z portu seryjnego | Wspiera konwersję danych z portu seryjnego i danych IP oraz obsługuje protokoły Modbus, MQTT, HTTP i inne protokoły komunikacji seryjnej |
| Czas uruchomienia | Nie więcej niż 60 lat |
| Czas na tworzenie sieci | Nie więcej niż 90 lat |
| Uaktualnienie wersji | Uaktualnienie i wymiana wersji wsparcia urządzeń |
| Napędzany przez | Akumulator prądu stałego 12V / AC / akumulator litowy dużej pojemności |
| Światła wskazujące | Wskazanie jakości zasilania i sieci |
| Antenna | Standardowa antenka wszechstronna 2dBi |

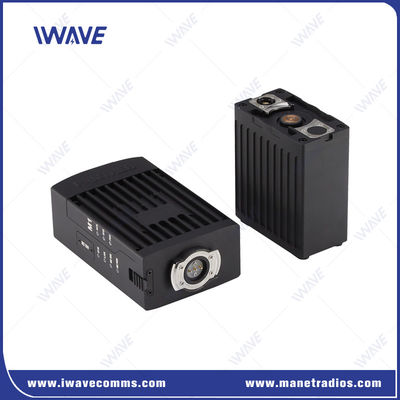

| wymienny projekt | Moduł łączności bezprzewodowej i wyjmowana bateria |
| Żywotność baterii | Bezprzewodowy czas pracy wynosi 4 godziny |
| Interfejs urządzenia | Interfejs wtyczki lotniczej do wejścia zasilania * 1 |
| Interfejs wtyczki lotniczej z portu Ethernet * 2 | |
| Interfejs z wtyczką lotniczą dla serii danych * 1 | |
| Bezprzewodowy interfejs TNC RF*3 | |
| Komponenty peryferyjne | Moduł kodowania obrazu (HDMI/SDI) |
| Składniki optyczne | Moduł przetwarzania głosu (/VOICE CALL) |
| Moduł bezprzewodowy WLAN (2,4 GHz/5,8 GHz) | |
| Moduł bramki sieci publicznej (4G/5G) | |
| Moduł pozycjonowania GIS (GPS/Beidou) | |
| Waga | 2,6 kg (bez anteny) |
| Wielkość | ¥260mm*130mm*100mm (z wyłączeniem anteny) |
| Temperatura pracy | -20oC do 55oC |
| Temperatura przechowywania | -40 °C ~ 65 °C |
| Zakres temperatury i wilgotności | 95% ± 3%, 40°C, nie kondensacja |
| Ochrona | IP65 |
| Instalacja | Rękawiczka/Rękawiczka |
Interfejs

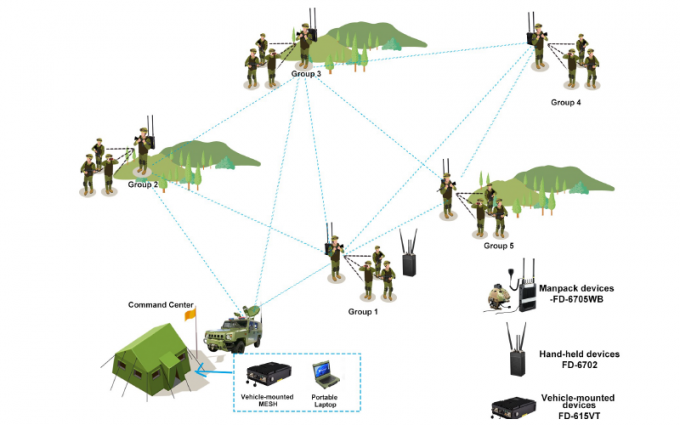

Zastosowanie
Każdy przywódca grupy korzysta z urządzenia Manpack MESH o podwójnej częstotliwości.
W grupie każdy członek używa urządzenia FD-7802WG, nosi hełm z kamerą lub mikrofonem, który może komunikować się z innymi.
Wideo
|
|
| Nazwa marki: | IWAVE |
| Numer modelu: | FD-7802WG |
| MOQ: | 2 |
| Warunki płatności: | T/T |

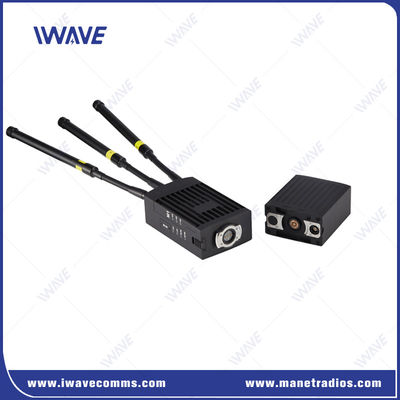

szerokopasmowe przenośne radio IP MESH do transmisji wideo w NLOS
