| Nazwa marki: | IWAVE |
| Numer modelu: | FDM-6800 |
| MOQ: | 2 |
| Cena £: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | T/T |
20km FPGA UAV Telemetry Video Data Link
Wprowadzenie

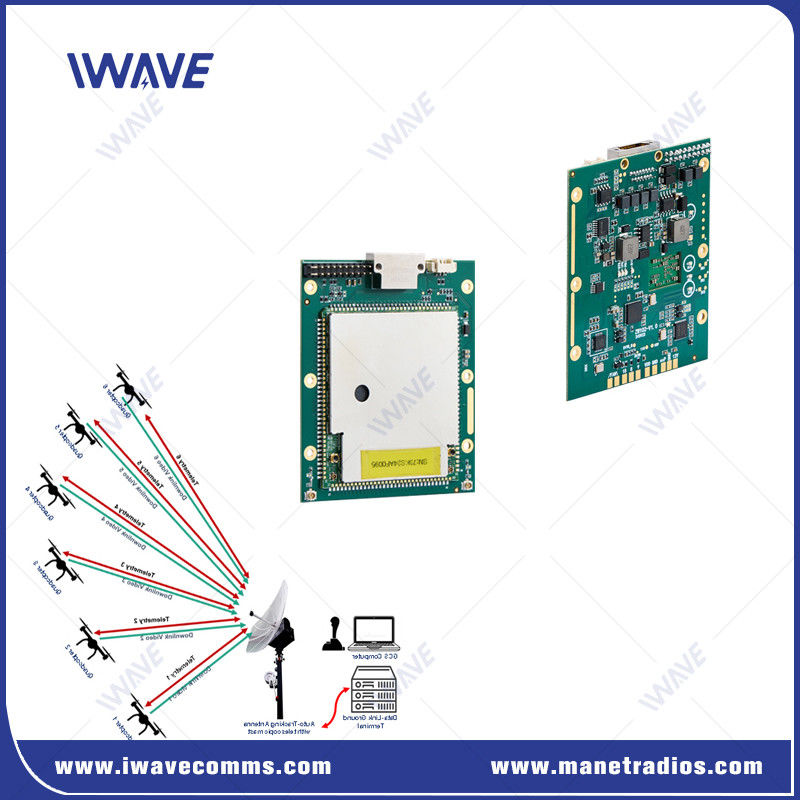

FDM-6800 to szerokopasmowe urządzenie przesyłające dane 2X2 MIMO.Dzięki dwukierunkowej transmisji danych i lekkiej konstrukcji, nadaje się do kontroli telemetrii małych dronów i pozyskiwania wideo o niskim opóźnieniu.

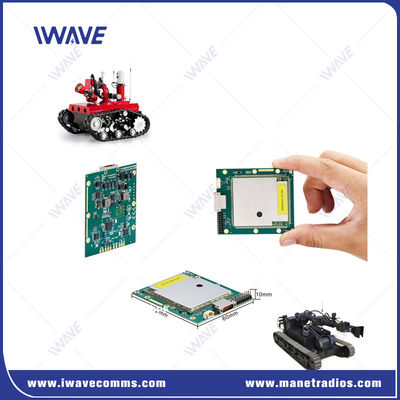

Waży zaledwie 33 g, zużywa zaledwie 5 W zużycia energii, ale dostarcza 200 mW mocy wyjściowej, FDM-6800 jest idealny do zastosowań UxV o krytycznej wielkości i wadze,oferując rozwiązanie SWaP dla płyt gołych.
FDM-6800 jest dostępny w formacie OEM (bare board) do integracji z platformą.
Zastosowanie
FDM-6800 działa jednocześnie w pasmach 600MHz i 1,4GHz. Użytkownicy mogą ręcznie wybrać częstotliwość pracy za pośrednictwem naszego zarządzania siecią.Użytkownicy mogą również włączyć funkcję przesunięcia częstotliwościW tym czasie FDM-6800 będzie działać w obu pasmach.
Nie tylko budujemy najwyższą technologię, ale pomagamy ci z niej jak najlepiej skorzystać.
Cechy
Jeden węzeł główny obsługuje 64 węzły niewolnicze
Przekazywanie bezprzewodowych danych wideo, mavelink i telemetrii z powietrza na ziemię w odległości 20 km
Wsparcie transmisji mobilnej w zakresie 1-3 km bez linii widzenia (NLOS)
FHSS w zakresie pasm i w zakresie pasm poprzecznych w celu przeciwdziałania zakłóceniom
Dwupasmowe opcje 600Mhz i 1,4Ghz
Skok częstotliwości z 600Mhz do 1,4Ghz w celu przeciwdziałania zakłóceniom
Niewielkie wymiary, lekka waga, łatwa instalacja
Projektowanie wysoce zintegrowanej modułowej kombinacji
RJ45/TTL/RS232/RS485/RS422/SBUS (wykonalne)
Oprogramowanie radiowe,SDR, łatwe obsługiwanie stron internetowych
Oprogramowanie do zarządzania siecią do monitorowania SNR, RSSI, topologii i odległości między węzłami.
Dokument API jest dostępny do zintegrowania z platformą stron trzecich.
Specyfikacja
| Technologia | Bezprzewodowe oparte na standardzie technologii TD-LTE |
| Szyfrowanie | ZUC/SNOW3G/AES(128) Opcjonalna warstwa-2 |
| Wskaźnik danych | Do 100 Mbps ((Uplink i Downlink) |
| Zakres komunikacji | Z powietrza na ziemię 20 km NLOS Ziemia do ziemi 1-3 km |
| Węzeł | 64 węzły |
| MIMO | 2x2 MIMO |
| Moc RF | 23dBm±2 (2w, 5w lub 10w na żądanie) |
| Poziom opóźnienia | Od końca do końca≤5ms-15ms |
| Modulacja | Adaptacyjny QPSK, 16QAM, 64QAM |
| Przeciwdziałanie zakłóceniom | FHSS ((Spektrum rozprzestrzeniania się skoków częstotliwości) |
| Przepustowość | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
| Zużycie energii | 5 watów |
| Wprowadzenie mocy | DC5-32V |
| Wymiar | 72*60*10 mm |
| Waga | 33 g |
| Częstotliwość podwójnego pasma | 1.4G: 1420 MHz-1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |
| RF | 2 x IPX |
| Port LAN | 3x port Ethernet |
| Jak się czujesz? | 2xCOMUART |
|
|
