| Nazwa marki: | IWAVE |
| Numer modelu: | FD-6100 |
| MOQ: | 2 |
| Cena £: | negotiable |
| Czas dostawy: | 3-5 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |
OEM Wireless IP Mesh Module dla transmisji wideo HD dla UAV i UGV
Wprowadzenie
FD-6100 zapewnia wysoce zintegrowane, samoorganizujące się przekazywanie danych sieci MESH i jest wyposażony w automatyczne połączenie sieciowe, automatyczne sterowanie, automatyczne modulowanie częstotliwości,automatyczne gojenieJednocześnie jego niskie zużycie energii i mini rozmiar spełniają różnorodne potrzeby zastosowań, takie jak produkcja przemysłowa, komunikacja awaryjna, transmisja obrazu,nadzór bez kierowcy i wideo.
FD-6100 oparty jest na dojrzałym zestawie chipów SOC i standardzie komunikacji bezprzewodowej TD-LTE, obsługuje sieć MESH Ad-Hoc i nie polega na sieci publicznej.Przyjmuje technologie OFDM i MIMO do obsługi wielu szerokości pasma:3MHz/5MHz/10MHz/20MHz. Jego płaska architektura systemu może skutecznie zmniejszyć opóźnienie systemu, poprawić zdolność przesyłu systemu w celu osiągnięcia długiej odległości przesyłu,duża przepustowość danych i silna zdolność przeciwdziałania zakłóceniom.
Zastosowanie
|
|
| Ogólne | ||
| Technologia | Baza MESH na standardzie technologii bezprzewodowej TD-LTE | |
| Szyfrowanie | ZUC/SNOW3G/AES(128) Opcjonalny warstwa-2 | |
| Wskaźnik DATA | 30 Mbps ((Uplink i Downlink) | |
| Działalność | 10km ((Z powietrza na ziemię) 500m-3km ((NLOS Ziemia na ziemię) | |
| ZAWAGA | 16 węzłów | |
| Elektryczność | 23dBm±2 (2w lub 10w na żądanie) | |
| WYPRZEDANIE | Przekaz jednego skoku ≤ 30 ms | |
| Modulacja | QPSK, 16QAM, 64QAM | |
| Anty-JAM | Automatyczne przesyłanie częstotliwości międzypasmowych | |
| Przepustowości | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Wykorzystanie energii elektrycznej | 5W | |
| Wprowadzenie mocy | DC12V | |
| CZUŚLIWOŚĆ | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| DZIEŃ FREKWENCJI | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| ROZPRZEDNIK | ||
| Poziom elektryczny | 2Obszar napięcia.85V i zgodny z poziomem 3V/3.3V | |
| Dane z kontroli | Tryb TTL | |
| Stawka Baud | 115200bps | |
| Tryb transmisji | Tryb przekazywania | |
| Poziom priorytetowy | Większy priorytet niż port sieciowy w przypadku, gdy wynik jest niewyraźny, dane z kontroli będą przekazywane w pierwszej kolejności |
|
| Uwaga:1Przesyłanie i odbieranie danych jest nadawane w sieci. Po pomyślnym połączeniu sieciowym każdy węzeł FD-6100 może odbierać dane seryjne. 2Jeśli chcesz rozróżnić wysyłanie, odbieranie i kontrolę, musisz samodzielnie zdefiniować format. |
||
| Wyroby mechaniczne | ||
| Temperatura | -40°C~+80°C | |
| Waga | 50 gramów | |
| Wymiar | 70,8*10,8*2cm | |
| Stabilność | MTBF≥10000h | |

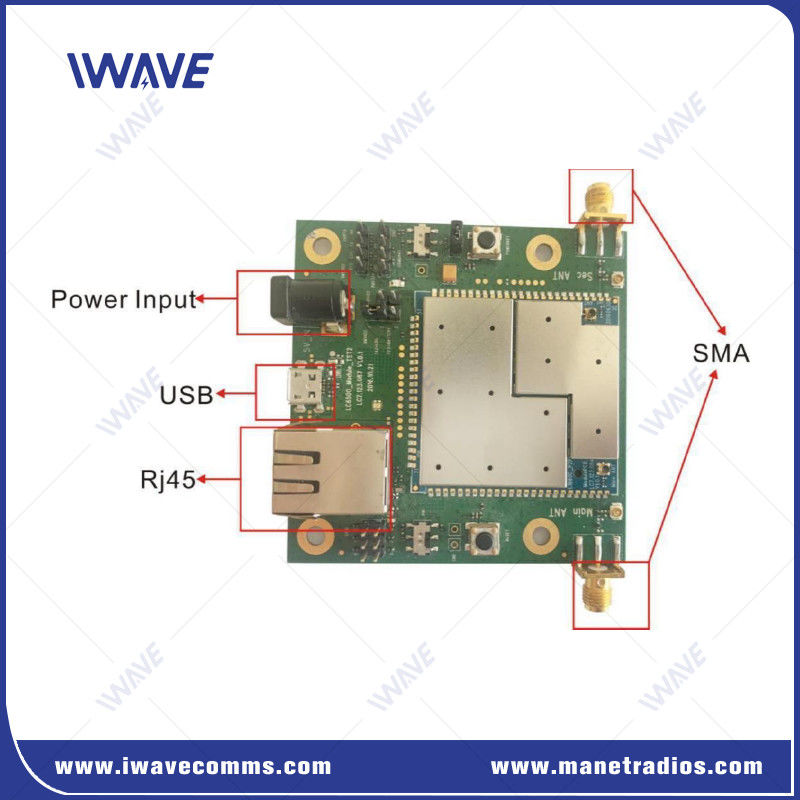

| Interfejsy | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| ROZPRZEDNIK | 1x COMUART | |
| Elektryczność | Wprowadzenie prądu stałego | |
| Wskaźnik | LED trójkolorowy | |

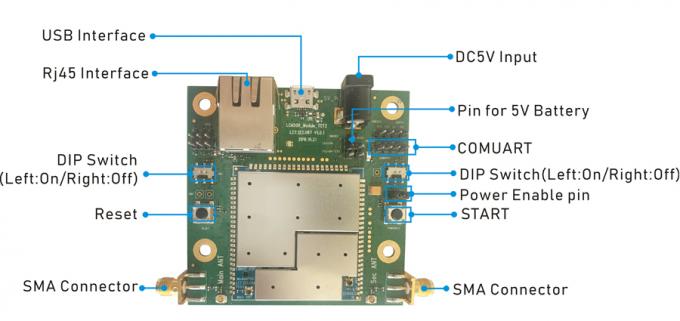

Interfejs
Wideo
|
|
