| Nazwa marki: | IWAVE |
| Numer modelu: | FD-780X |
| MOQ: | 2 |
| Cena £: | negocjowalne |
| Czas dostawy: | 5-10 dni |
| Warunki płatności: | T/T, L/C, D/P |

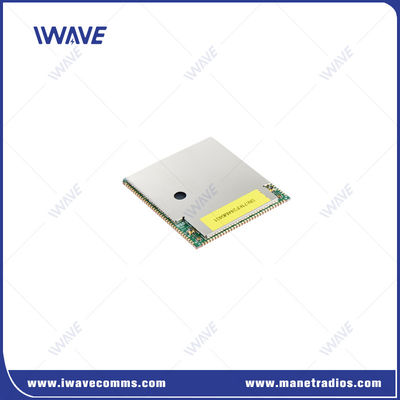

600Mhz do 1,4GHz L-band i UHF bezprzewodowy cyfrowy łącze danych dla bezzałogowych systemów
Wprowadzenie
Nowa dynamiczna selekcja częstotliwości, częstotliwość przeskakiwania i niezależna częstotliwość łącza górnego/dolnego zapewnia silną interferencję i odporność na zakłócenia!
Miniaturowa, lekka i solidna konstrukcja pozwala FD-780X być idealnym kandydatem do zastosowań wrażliwych na rozmiar.Długodystansowe możliwości FD-780X umożliwiają wysokiej jakości bezprzewodową komunikację wideo i telemetryczną.
Dzięki protokołowi Time Division Multiple Access (TDMA) systemy bezzałogowe sieciowe FD-780X wykorzystują system dostępu do kanału zarządzanego tokenami, w którym każdemu węzłowi sieci przydzielony jest slot przesyłowy.Na podstawie parametrów sieci i ruchu danychW rezultacie, jeśli węzeł ma więcej danych do przesyłania, jego przedziały czasowe będą dłuższe.Wyznaczony węzeł na ścieżce do końcowego miejsca docelowego może być punktem końcowym danych lub powtarzaczem.
ZaletySystem bezzałogowy(FD-780X)
|
|
SpecyfikacjaSystem bezzałogowy(FD-780X)
|
Elementy funkcjonalne |
Opis |
Szczegóły |
|

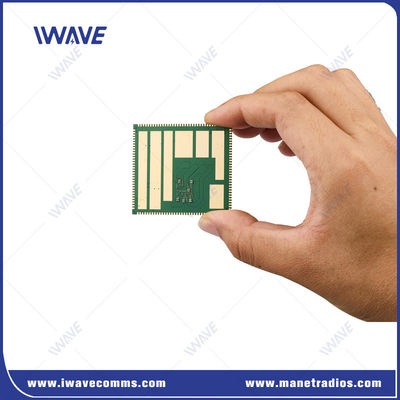

PCB |
Jednostronna płyta interfejsu |
Zakres tolerancji: 460,58±0,15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
RF |
Pasmo RF 1 |
1420-1530 MHz |
|
Pasmo RF 2 |
566-678MHz |
|
|
Poziom mocy |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
Wrażliwość (1 Mbps) |
1.4G ((kanał 14700) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200kanał) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|
Interfejs |
UART |
3 |
|
HSIC |
USB 2.0 wysokiej prędkości |
|
|
USB |
USB 2.0 wysokiej prędkości |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Władza |
VSYS |
30,7 V do 4,35 V,Sugeruje 4.0V (wjazd) |
|
D1V8A |
1.8V wyjście |
|
|
A2V85A |
2Wyjście.85V |
|
|
VCC_D3V3 |
3Wyjście.3V |
|
|
5V_FEM |
zasilacz układu RF PA ((Wchodzenie) |
|
|
Sieć |
Tryb sieciowy |
Bezcentralna sieć ad hoc |
|
Pojemność |
Maks. 32 węzły |
|
|
Hops |
Wspieranie topologii routingu wielokrotnego skoku, do 31 skoku |
|
|
Komunikacja |
Wspiera tryb transmisji unicast, multicast i broadcast. |
|
|
Wskaźnik danych |
Wszystkie węzły komunikują się i dzielą szerokość pasma roboczego, a maksymalna prędkość wynosi 100Mbps |
|
|
Synchronizacja czasu |
Niezależne od zewnętrznego zegara, samosynchroniczne |
|
|
Kontrola mocy |
Wszystkie węzły dostosowują moc przesyłową |
|
|
Fuzja podsieci |
Wsparcie podziału jednej sieci na wiele sieci |
|
|
Prędkość ruchu |
Maksymalne wsparcie 300 km/h |
|
|
Przesyłanie ponownie |
HARQ Przesyłka |
|
|
Środki przeciwzablokowania |
Wspiera dynamiczne przeskakiwanie częstotliwości w zakresie i w zakresie pasm częstotliwości |
Wideo
|
|
