| Nazwa marki: | IWAVE |
| Numer modelu: | FD-780X |
| MOQ: | 2 |
| Cena £: | negocjowalne |
| Czas dostawy: | 5-10 dni |
| Warunki płatności: | T/T, L/C, D/P |

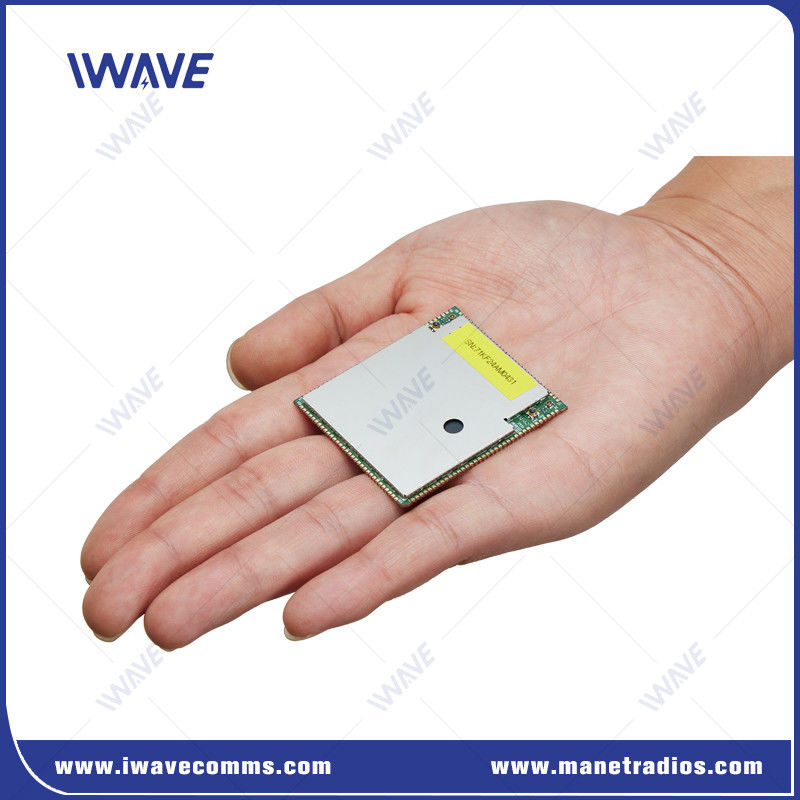

1.4GHz Długodystansowy FHSS FPGA Mesh Długodystansowy Moduł Łączenia Danych dla Roju UAV
Wprowadzenie
FD-780X to łącze danych SDR Mesh o dużym zasięgu wykorzystujące rozwiązanie FPGA.automatyczne wybieranie optymalnej częstotliwości w przypadku zakłóceń elektromagnetycznychUmożliwia to samoorganizację sieci szerokopasmowej i transmisję w złożonych scenariuszach.na przykład na poruszających się bezzałogowych statkach powietrznych lub USVJest on wykorzystywany głównie do połączeń multimedialnych między dronami a stacjami bazowymi, a także służy jako węzeł przekaźnika Mesh.Użytkownicy mogą następnie opracować go za pomocą własnego systemu, a IWAVE zaoferuje rysunek śladu,wyświetlacz i referencja schematyczny dokument śladów dla rozwoju.
Zaletyłącze danych dalekiego zasięgu
|
|
|
Zastosowanie
|
|
|
SpecyfikacjaPrzekaźnik wideo bezprzewodowy
|
Elementy funkcjonalne |
Opis |
Szczegóły |
|
PCB |
Jednostronna płyta interfejsu |
Zakres tolerancji: 460,58±0,15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
RF |
Pasmo RF 1 |
1420-1530 MHz |
|
Pasmo RF 2 |
566-678MHz |
|
|
Poziom mocy |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
Wrażliwość (1 Mbps) |
1.4G ((kanał 14700) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200kanał) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|
Interfejs |
UART |
3 |
|
HSIC |
USB 2.0 wysokiej prędkości |
|
|
USB |
USB 2.0 wysokiej prędkości |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Władza |
VSYS |
30,7 V do 4,35 V,Sugeruje 4.0V (wjazd) |
|
D1V8A |
1.8V wyjście |
|
|
A2V85A |
2Wyjście.85V |
|
|
VCC_D3V3 |
3Wyjście.3V |
|
|
5V_FEM |
zasilacz układu RF PA ((Wchodzenie) |
|
|
Sieć |
Tryb sieciowy |
Bezcentralna sieć ad hoc |
|
Pojemność |
Maks. 32 węzły |
|
|
Hops |
Wspieranie topologii routingu wielokrotnego skoku, do 31 skoku |
|
|
Komunikacja |
Wspiera tryb transmisji unicast, multicast i broadcast. |
|
|
Wskaźnik danych |
Wszystkie węzły komunikują się i dzielą szerokość pasma roboczego, a maksymalna prędkość wynosi 100Mbps |
|
|
Synchronizacja czasu |
Niezależne od zewnętrznego zegara, samosynchroniczne |
|
|
Kontrola mocy |
Wszystkie węzły dostosowują moc przesyłową |
|
|
Fuzja podsieci |
Wsparcie podziału jednej sieci na wiele sieci |
|
|
Prędkość ruchu |
Maksymalne wsparcie 300 km/h |
|
|
Przesyłanie ponownie |
HARQ Przesyłka |
|
|
Środki przeciwzablokowania |
Wspiera dynamiczne przeskakiwanie częstotliwości w zakresie i w zakresie pasm częstotliwości |
Usługa OEM/ODM:
Jeśli chcesz wyświetlić własne logo marki na towarach, takich jak kabel, torba pakietowa, etykieta lub gdziekolwiek.
Opakowanie:
Według Stardard Export Packing.
Karton, drewniana skrzynka, drewniana paleta.
Wysyłka:
- Międzynarodowy ekspres, np. UPS, TNT, DHL itp.
- Międzynarodowe linie lotnicze: CA, AA, EA itp.
- Na morzu.
Wideo
|
|
