23g 2X2 MIMO Punkt do wielopunktowego systemu bezprzewodowego SOC

Name: 23g 2X2 MIMO Punkt do wielopunktowego systemu bezprzewodowego SOC
Brand: IWAVE COMMUNICATIONS CO.,LTD
SKU: FD-780X
Availability: InStock

Nazwa marki:	IWAVE
Numer modelu:	FD-780X
MOQ:	2
Cena £:	negocjowalne
Czas dostawy:	5-10 dni
Warunki płatności:	T/T, L/C, D/P

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE, MIC

Nazwa:

Bezprzewodowe SOC

Pasmo:

1,4/5/3/5/10/20/40 MHz

Węzeł:

64węzeł

Zakres:

20km (LOS) 1-3KM (NLOS)

Prędkość transmisji danych:

Łącze w górę i w dół 100Mbps

Chmiel:

32 przeskoki

Częstotliwość:

Dwuzakresowy 600 MHz i 1,4 GHz

Szyfrowanie:

AES128

Szczegóły pakowania:

Standardowe pudełko kartonowe

Możliwość Supply:

5000000/Miesiąc

Podkreślić:

2X2 MIMO SOC Development Board

Zarząd ds. Rozwoju Bezprzewodowego SOC

System SOC bezprzewodowy punkt do wielu punktów

Opis produktu

23g 2X2 MIMO Punkt do wielopunktowego systemu bezprzewodowego SOC

Wprowadzenie

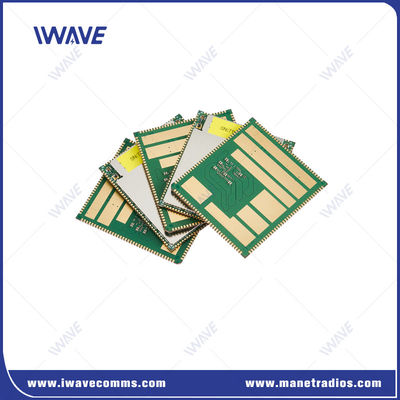

FDM-680X to kompaktowa tablica rozwoju bezprzewodowego SOC 2x2 200MW MIMO IP PtMP, zaprojektowana do komunikacji dalekiego zasięgu i misji lotniczych z dużym wolumenem danych.konfiguracje o wyższej mocy, takie jak model 10W MIMO, są również dostępne.

System ten wykorzystuje architekturę FPGA i obsługuje możliwości wielofalówkowe, operacje ultra szerokopasmowe i szybkie przesunięcia częstotliwości w topologii gwiazd.Jest zdolny do przesyłania danych i wideo między punktami., konfiguracji sieci punkt-wielopunkt i punkt-wielopunkt-wielopunkt, co czyni ją idealną dla elastycznych i skalowalnych rozwiązań komunikacyjnych.

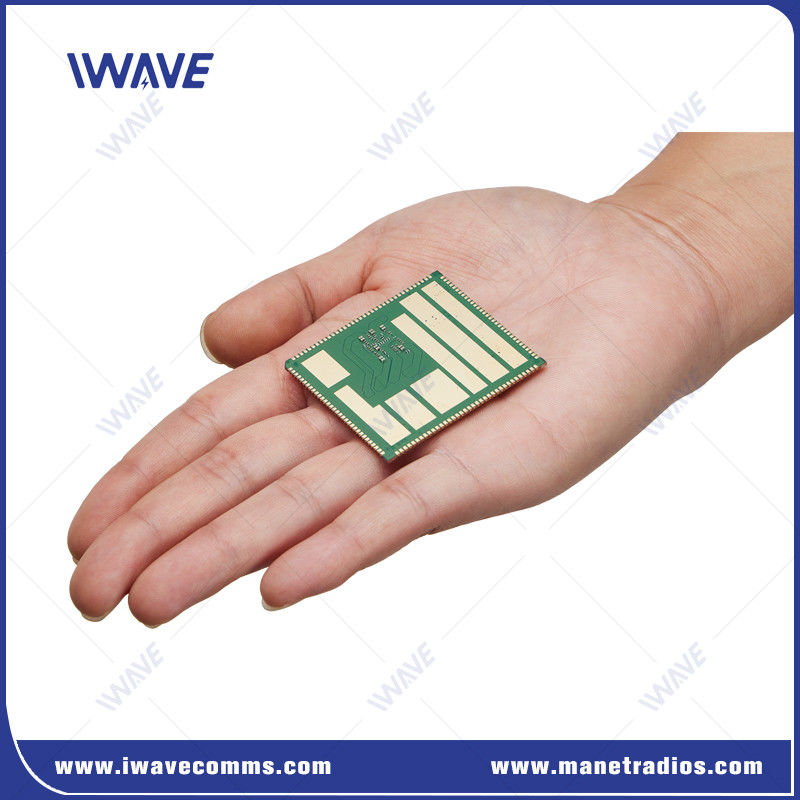

52*46*2,9 mm czyni go najmniejszym modułem szerokopasmowym OEM i idealnym kandydatem do integracji systemu z małymi systemami bezzałogowymi, aby działać w trudnych środowiskach,jak inspekcja wnętrz budynków lub tuneli.

ZaletyBezprzewodowy SOC

Przepustowość do 100 Mbps
Zwiększona wydajność GPS
Całkowita moc wyjściowa 200 MW
Niski opóźnienie ¥ poniżej 15 ms dla wideo i danych
Opcjonalne szyfrowanie AES128
Niskie zużycie energii, zazwyczaj 5 Watt
Działalność NLOS > 1 km i pojedynczy skok > 10 km z powietrza na ziemię
Zmienna całkowita moc wyjściowa (-40 dBm~+25 dBm)
Do 64 węzłów w jednej sieci częstotliwości
Prędkość transmisji danych do 100 Mbps
Bezprzewodowy nadajnik i odbiornik wideo MIMO 2X2
Dwie wersje odległości transmisji: 20 km, 50 km i 150 km ((z zewnętrznym PA)
Zaprojektowane do integracji z różnymi bezzałogowymi systemami i czujnikami

SpecyfikacjaBezprzewodowy SOC

Funkcje	Opis	Szczegóły
Rozmiar PCB	460,58 ± 0,15 mm 520,00±0,15 mm 20,90±0,10 mm
RF	Częstotliwość	1.4 GHz: 1420-1530 MHz
	Częstotliwość	600 MHz: 566-678 MHz
	Poziom mocy RF	Wykorzystanie urządzeń do monitorowania i monitorowania:
	Poziom mocy RF	23dBm±2 ((600MHz)
Wrażliwość	1 Mbps	1.4Ghz ((14700 punkt częstotliwości) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96 dBm
	1 Mbps	600Mhz ((6200 punktów częstotliwości) 20 MHz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm
	5 Mbps	1.4Ghz ((14700 punkt częstotliwości) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85 dBm

		600Mhz ((6200 punktów częstotliwości) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm
Interfejs	UART	3
	HSIC	USB 2.0 wysokiej prędkości
	USB	USB 2.0 wysokiej prędkości
	I2C	2
	GPIO	23
	JTAG	0
	Antenna	2
Władza	VSYS	3.7V~4.35V (sugeruje się 4V)
	D1V8A	1.8V Prąd wyjściowy
	D2V85A	2.85V Prąd wyjściowy
	VCC_D3V3	3.3V Prąd wyjściowy
	5V_FEM	Wyposażenie w układ RF PA
Węzeł master-slave	Konfiguracja węzła centralnego	Każdy węzeł w sieci może być skonfigurowany jako węzeł główny.
	Wskaźnik danych	Wszystkie węzły udostępniają współczynnik przepustowości danych systemu łącza górnego i dolnego
	Pojemność	Wspiera liczbę węzłów sieciowych N≥2 i do 64 węzłów serwisowych lub 63 węzłów stanu IDLE.
	Tryb komunikacji	Każdy węzeł w sieci może być skonfigurowany jako węzeł główny.
	Tryb komunikacji	Wszystkie węzły udostępniają współczynnik przepustowości danych systemu łącza górnego i dolnego
	Dostęp	Wspieranie wielu węzłów niewolniczych do dostępu do sieci jednocześnie.
	Wskaźnik danych	Wszystkie węzły niewolnicze i węzły mistrzowskie dzielą pracę szerokość pasma w jednym kierunku. równoległe w górnym i dolnym zakresie (20Mhz, nie mniej niż 100Mbps)
	Status połączenia	Wszystkie węzły w sieci pozostają połączone przez cały czas.
	Kontrola mocy	Adaptacyjna regulacja mocy nadawczej.
	Rozruch.	Zarówno węzeł głównego, jak i węzeł niewolnika obsługują wstępne ustawienia
	Moc stała	Konfiguracja zasilania stałego (wyłącznie zmiana węzła głównego)
	Stała częstotliwość	Konfiguracja częstotliwości blokowania

23g 2X2 MIMO Punkt do wielopunktowego systemu bezprzewodowego SOC 1
