| Nazwa marki: | IWAVE |
| Numer modelu: | FDM-680X |
| MOQ: | 2 |
| Cena £: | negotiable |
| Czas dostawy: | 5-10 dni |
| Warunki płatności: | T/T, L/C, D/P |
Przeciwdziałanie zakłóceniom 300 km / h prędkość FHSS częstotliwość skoków UAV Data Link
Wprowadzenie

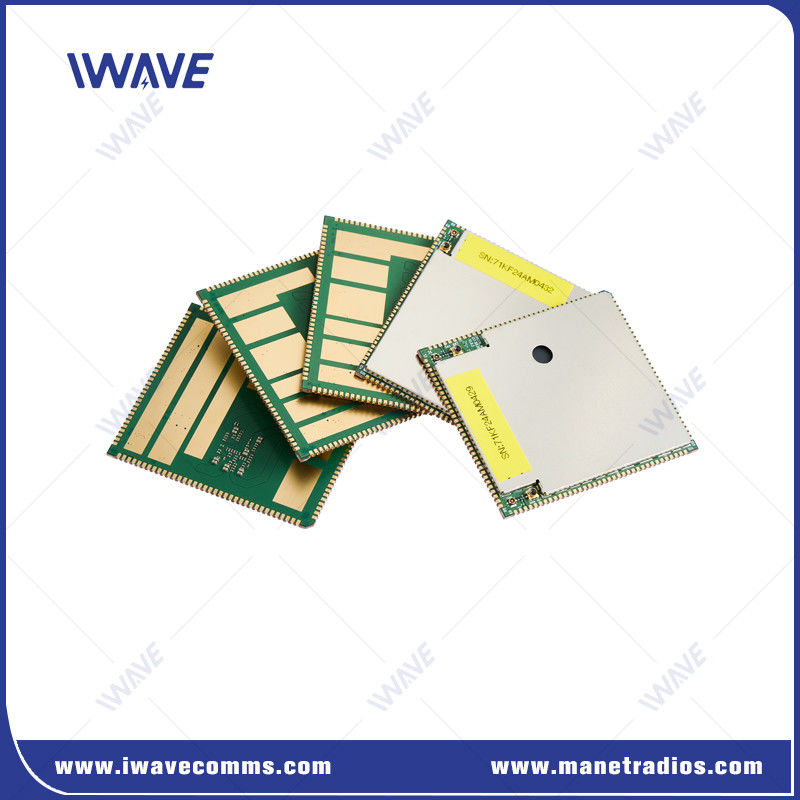

FDM-680X to IP MESH SDR ((SoftwareDefined Radio)łączność danych UAVdziała w paśmie 1,4 GHz i pasma 600 MHzPosiada możliwości sieci 63-hop i 64 węzły, moc wyjściową 200 MW (2x2 MIMO), prędkość transmisji danych do 100 Mbps i szyfrowanie AES,jest bardzo odpowiedni do nagrywania wideo na miejscu i może być szeroko stosowany w zastosowaniach UAV/UGV/USV oraz komunikacji awaryjnej w dziedzinie ochrony przeciwpożarowej, ratownictwo, nadzór i policja.
Użytkownicy mogą go opracować i zintegrować z własnym systemem przy pełnym wsparciu zespołu IWAVE.
IWAVE to globalna firma technologiczna, która zmienia sposób komunikacji poprzez rozwiązania, które łączą użytkowników na każdy możliwy sposób.Nasze innowacyjne rozwiązania komunikacyjne umożliwiają, udostępniania i komunikowania się w zakresie transmisji danych bezprzewodowych o dużej przepustowości, głosu i wideo między bezzałogowymi pojazdami powietrznymi (UAV) i między nimi,Bezzałogowe pojazdy naziemne (UGV) i inne bezzałogowe systemy pojazdów.
Zaletyłączność danych UAV
Wideo wielokrotne
W konfiguracji punkt do wielopunktowej, FDM-680Xr zapewnia możliwość przesyłania strumieniowego wysokiej jakości wideo do wielu węzłów odbiorczych
Niski opóźnienie
FDM-680X jest zaprojektowany do niezawodnych, dalekosiężnych aplikacji z natychmiastowymi informacjami w czasie rzeczywistym z węzłów mobilnych z opóźnieniem 5-15 ms.
Odporne sieci
Zaprojektowany w celu zapewnienia elastycznych sieci, FDM-680X jest dostarczany z 566-678Mhz i 1420-1530Mhz opcji częstotliwości.jego częstotliwość pracy będzie automatycznie skakać w tych zakresach w złożonym środowisku zakłóceń.
Wysoka przepustowość
System zapewnia prędkość przesyłania danych 100 Mbps zarówno dla łącza górnego, jak i dolnego jednocześnie, umożliwiając wydajny transfer danych w wymagających aplikacjach.
Władza samodzielna
FDM-680X dynamicznie dostosowuje moc przesyłania i odbierania w oparciu o warunki kanału, optymalizując zużycie energii i zmniejszając zakłócenia sieci dla bardziej niezawodnej wydajności.
Zastosowaniełączność danych UAV
|
|
|
Specyfikacjałączność danych UAV
|
Funkcje |
Opis |
Szczegóły |
|
Rozmiar PCB |
460,58 ± 0,15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
|
RF |
Częstotliwość |
1.4 GHz: 1420-1530 MHz |
|
600 MHz: 566-678 MHz |
||
|
Poziom mocy RF |
Wykorzystanie urządzeń do monitorowania i monitorowania: |
|
|
23dBm±2 ((600MHz) |
||
|
Wrażliwość |
1 Mbps |
1.4Ghz ((14700 punkt częstotliwości) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96 dBm |
|
600Mhz ((6200 punktów częstotliwości) 20 MHz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 punkt częstotliwości) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85 dBm |
|
|
600Mhz ((6200 punktów częstotliwości) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Interfejs |
UART |
3 |
|
HSIC |
USB 2.0 wysokiej prędkości |
|
|
USB |
USB 2.0 wysokiej prędkości |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenna |
2 |
|
|
Władza |
VSYS |
3.7V~4.35V (sugeruje się 4V) |
|
D1V8A |
1.8V Prąd wyjściowy |
|
|
D2V85A |
2.85V Prąd wyjściowy |
|
|
VCC_D3V3 |
3.3V Prąd wyjściowy |
|
|
5V_FEM |
Wyposażenie w układ RF PA |
|
|
Węzeł master-slave |
Konfiguracja węzła centralnego |
Każdy węzeł w sieci może być skonfigurowany jako węzeł główny. |
|
Wskaźnik danych |
Wszystkie węzły udostępniają współczynnik przepustowości danych systemu łącza górnego i dolnego |
|
|
Pojemność |
Wspiera liczbę węzłów sieciowych N≥2 i do 64 węzłów serwisowych lub 63 węzłów stanu IDLE. |
|
|
Tryb komunikacji |
Każdy węzeł w sieci może być skonfigurowany jako węzeł główny. |
|
|
Wszystkie węzły udostępniają współczynnik przepustowości danych systemu łącza górnego i dolnego |
||
|
Dostęp |
Wspieranie wielu węzłów niewolniczych do dostępu do sieci jednocześnie. |
|
|
Wskaźnik danych |
Wszystkie węzły niewolnicze i węzły mistrzowskie dzielą pracę szerokość pasma w jednym kierunku. równoległe w górnym i dolnym zakresie (20Mhz, nie mniej niż 100Mbps) |
|
|
Status połączenia |
Wszystkie węzły w sieci pozostają połączone przez cały czas. |
|
|
Kontrola mocy |
Adaptacyjna regulacja mocy nadawczej. |
|
|
Rozruch. |
Zarówno węzeł głównego, jak i węzeł niewolnika obsługują wstępne ustawienia |
|
|
Moc stała |
Konfiguracja zasilania stałego (wyłącznie zmiana węzła głównego) |
|
|
Stała częstotliwość |
Konfiguracja częstotliwości blokowania |
|
Częste pytania:
Pytanie: Czy ten SDR UAV może obsługiwać model P2P lub P2MP?
Odpowiedź: Tak.
Pytanie: Ile węzłów obsługuje w jednej sieci?
Odpowiedź: Ta sieć gwiezdna ma maksymalnie 64 węzły, a sieć Mesh ma maksymalnie 32 węzły
|
|
