System transmisji COFDM 800 MHz / 1400 MHz UGV / UAV NLOS Ethernet

System transmisji COFDM 800 MHz / 1400 MHz UGV / UAV NLOS Ethernet

Nazwa marki:	IWAVE
Numer modelu:	FD-6100
MOQ:	2
Cena £:	negocjowalne
Czas dostawy:	3-5 dni roboczych
Warunki płatności:	L/C, D/P, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE/MIC

Nazwa:

System transmisji COFDM 800 MHz / 1400 MHz UGV / UAV NLOS Ethernet

Sieć:

Sieć IP Mesh

Zapobieganie zakleszczeniom:

Zakres:

10 km powietrze-ziemia LOS i 1-3 km NLOS ziemia-ziemia

Moc wyjściowa:

25dBm

Czas oczekiwania:

15-25 ms

Modulacja:

modulacja QPSK, 16QAM, 64QAM

Pasmo:

1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz

Szczegóły pakowania:

Standardowe pudełko kartonowe

Możliwość Supply:

1000 sztuk/miesiąc

Podkreślić:

Moduł IP 800 MHz

System bezzałogowy o częstotliwości 800 MHz

Moduł ugv ip

Opis produktu

800Mhz/1400Mhz UGV/UAV NLOS Ethernet COFDM System nadawania

Wprowadzenie

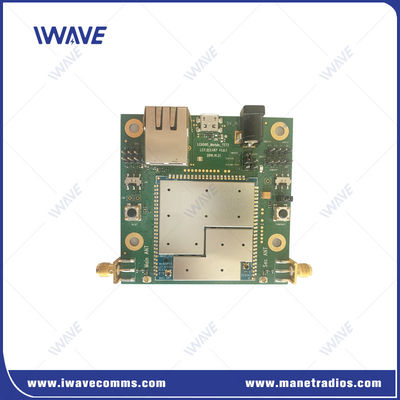

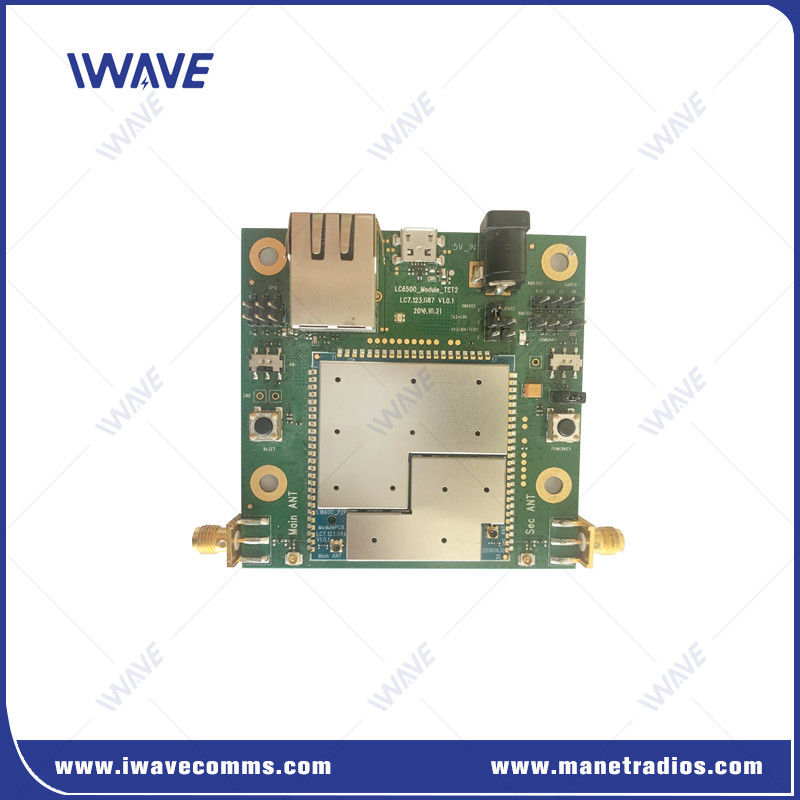

FD-6100 to produkt do transmisji bezprzewodowej zaprojektowany przez IWAVE na podstawie dojrzałego zestawu chipów SOC, który jest radiem IP MESH oferującym transmisję wideo HD i możliwość MIMO dla dużych pojemności danych.

Przyjmuje automatyczną modulację częstotliwości w celu uniknięcia interferencji, niskiego zużycia energii i niewielkiego rozmiaru, aby spełnić wymagania transmisji bezprzewodowej podczas mobilności.FD-6100 zapewnia elastyczną łączność dla dronów i platform robotycznych, które napotykają znaczące zakłócenia RF ze strony środowiska lub sytuacji.

FD-6100 to najbardziej zaawansowany, najbardziej skalowalny i najbardziej wydajny system sieci mobilnych (MANET) na świecie, obecnie w optymalizowanym dla SWaP czynniku formy: wbudowany moduł. It supports point-to-point and point to multipoint NLOS COFDM Ethernet Transmission System is a wireless communication device that supports high-definition video transmission and 115200bps serial data transmission.

Kluczowe cechy

Architektura sieci samoutworzająca się i samorehabilitująca się
Pojemność danych - 30 Mbps danych IP
Komunikacja IP o niskim opóźnieniu
Wsparcie interfejsu WEBUI do zarządzania siecią i konfigurowalnych parametrów
Tryb połączenia międzyprzewodnikowego dla systemów o zwiększonej zdolności i systemów wielkoskalowych
Wspieranie szyfrowania warstwy 2 konfiguracji użytkownika i szyfrowania ZUC/SNOW3G/AES
A transmisja danych sterowania ma wyższy priorytet niż sygnał sieciowy, aby upewnić się, że pojazd jest zawsze pod kontrolą

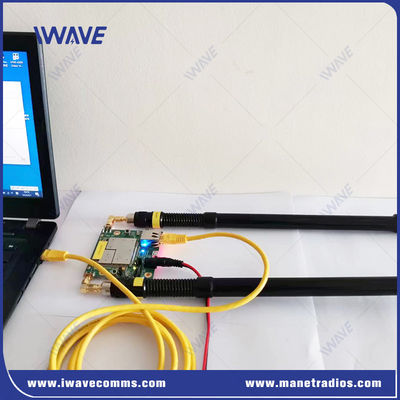

System transmisji COFDM 800 MHz / 1400 MHz UGV / UAV NLOS Ethernet 0

Zastosowanie

Idealny do zastosowań w zakresie szerokiego zasięgu i aplikacji mobilnych, takich jak robotyka
Komunikacja taktyczna
Bezprzewodowa transmisja wideo pojazdów lądowych bezzałogowych
Kontrola roju UGV/UAV/Drone lub innej platformy bezzałogowej.

Specyfikacja systemu przekazu COFDM

Ogólne
Technologia	Baza MESH na standardzie technologii bezprzewodowej TD-LTE
Szyfrowanie	ZUC/SNOW3G/AES(128) Opcjonalny warstwa-2
Wskaźnik DATA	30 Mbps ((Uplink i Downlink)
Działalność	10km ((Z powietrza na ziemię) 500m-3km ((NLOS Ziemia na ziemię)
ZAWAGA	16 węzłów
Elektryczność	25 dBm (2w lub 10w na żądanie)
WYPRZEDANIE	Przekaz jednego skoku ≤ 30 ms
Modulacja	QPSK, 16QAM, 64QAM
Anty-JAM	Automatyczne przesyłanie częstotliwości międzypasmowych
Przepustowości	1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz
Wykorzystanie energii elektrycznej	5W
Wprowadzenie mocy	DC12V

CZUŚLIWOŚĆ
2.4 GHz	20 MHz	-99 dBm
	10 MHz	-103 dBm
	5 MHz	-104 dBm
	3 MHz	-106 dBm
1.4 GHz	20 MHz	-100 dBm
	10 MHz	-103 dBm
	5 MHz	-104 dBm
	3 MHz	-106 dBm
800 MHz	20 MHz	-100 dBm
	10 MHz	-103 dBm
	5 MHz	-104 dBm
	3 MHz	-106 dBm

DZIEŃ FREKWENCJI
2.4 GHz	2401.5-2481,5 MHz
1.4 GHz	1427.9-1447.9MHz
800 MHz	806-826 MHz

ROZPRZEDNIK
Poziom elektryczny	2Obszar napięcia.85V i zgodny z poziomem 3V/3.3V
Dane z kontroli	Tryb TTL
Stawka Baud	115200bps
Tryb transmisji	Tryb przekazywania
Poziom priorytetowy	Większy priorytet niż port sieciowy w przypadku, gdy wynik jest niewyraźny, dane z kontroli będą przekazywane w pierwszej kolejności
Uwaga:1Przesyłanie i odbieranie danych jest nadawane w sieci. Po pomyślnym połączeniu sieciowym każdy węzeł FD-6100 może odbierać dane seryjne. 2Jeśli chcesz rozróżnić wysyłanie, odbieranie i kontrolę, musisz samodzielnie zdefiniować format.

Wyroby mechaniczne
Temperatura	-40°C~+80°C
Waga	50 gramów
Wymiar	70,810,82cm
Stabilność	MTBF≥10000h

Interfejsy
RF	2 x SMA
ETHERNET	1xEthernet
ROZPRZEDNIK	1x COMUART
Elektryczność	Wprowadzenie prądu stałego
Wskaźnik	LED trójkolorowy

Interfejs
