| Nazwa marki: | IWAVE |
| Numer modelu: | FD-61MN |
| MOQ: | 2PCS |
| Cena £: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |
Model:FD-61MN

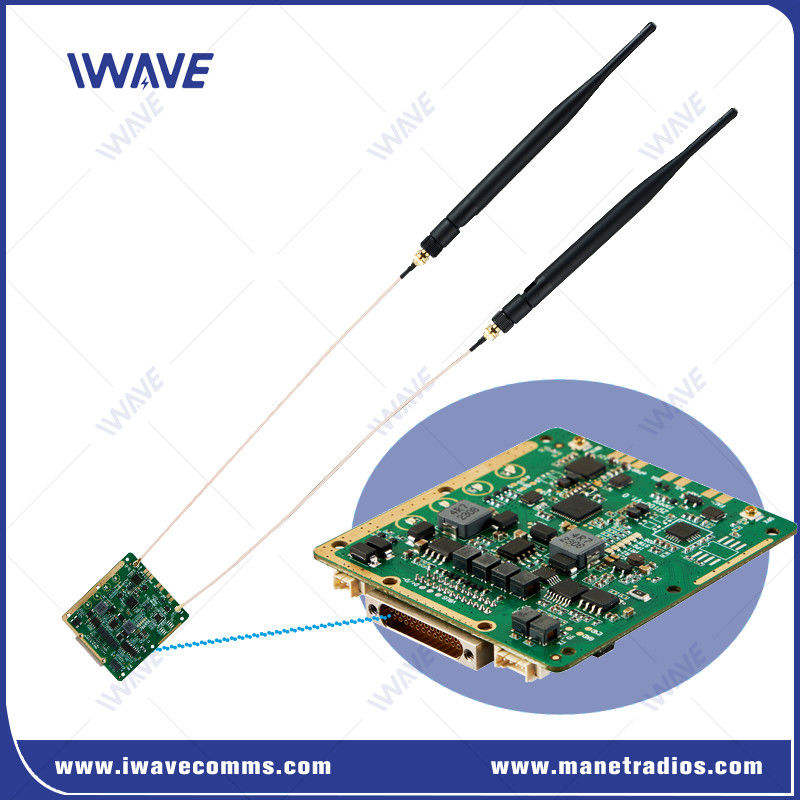

FD-61MN Wireless IP MESH Ethernet & Full Duplex TTL Serial Data Link
Wprowadzenie
W sprawieFD-61MNjest bardzo uniwersalnym, miniaturowym modułem transmisji danych, idealnym dla systemów pojazdów bezzałogowych, oferującym stabilną, dalekosiężną komunikację bezprzewodową z solidnymi funkcjami antyzablokowania.Jego zdolność do tworzenia sieci sieciowych autonomicznie czyni go idealnym dla dynamicznych środowisk, takich jak roje dronów lub floty robotów..
Kluczowe cechy:
FD-61MN jest produktem transmisji bezprzewodowej zaprojektowanym przez IWAVE na podstawie dojrzałego zestawu chipów SOC, który jest radiem IP MESH oferującym pełne dupleksy danych TCPIP / UDP i komunikację danych TTL.
FD-61MN został zaprojektowany na podstawie standardu komunikacji bezprzewodowej TD-LTE.
Zapewnienie bezprzewodowego połączenia komunikacyjnego wideo HD, danych i danych seryjnego sterowania opartego na IP
Technologia automatycznego przesunięcia częstotliwości (FHSS) i modulacja adaptacyjna w celu przeciwdziałania zakłóceniom.
Budowanie stale dostosowującej się sieci sieciowej, która pozwala węzłom dołączyć lub opuścić w dowolnym momencie.z unikalną zdecentralizowaną architekturą, która zapewnia ciągłość nawet w przypadku utraty jednego lub więcej węzłów.
Zastosowanie:
Przeciwdziałanie zakłóceniom
Wykorzystuje skok częstotliwości, modulację adaptacyjną, adaptacyjną moc przesyłową RF i trasy MANET w celu zapewnienia łączności w niekorzystnych warunkach.
Trzy porty Ethernet
Uniwersalna łączność: Wspiera połączenie z różnymi urządzeniami danych, w tym kamerami, wbudowanymi komputerami i czujnikami.
Interfejs typu High-Standard Aviation Plug-in
Połączenia J30JZ:Wymaganie minimalnej powierzchni instalacyjnej.Lekkie i niezawodne:Zapewnia stabilną i niezawodną komunikację przy dobrej osłonie elektromagnetycznej i odporności na uderzenia.Dostosowywalne połączenia: konfigurowalne szpilki i gniazda do spełnienia różnorodnych wymagań związanych z połączeniem i komunikacją.
Specyfikacja
| Ogólne | ||
| Technologia | Baza MESH na standardzie technologii bezprzewodowej TD-LTE | |
| Szyfrowanie | ZUC/SNOW3G/AES ((128/256) Opcjonalny warstwa-2 | |
| Wskaźnik danych | 30 Mbps ((Uplink i Downlink) | |
| Adaptacyjne średnie rozkłady stawki systemu | ||
| Wspieranie użytkowników w ustawianiu ograniczeń prędkości | ||
| Zakres | 10km ((Z powietrza na ziemię) 500m-3km ((NLOS Ziemia do ziemi) |
|
| Pojemność | 32 węzły | |
| Przepustowość | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Władza | 25dBm±2 (2w lub 10w na żądanie) | |
| Modulacja | QPSK, 16QAM, 64QAM | |
| Przeciwdziałanie zakłóceniom | Automatyczne przesyłanie częstotliwości międzypasmowych | |
| Zużycie energii | Średnia: 4-4,5 Watt Maksymalnie: 8 watów |
|
| Wprowadzenie mocy | DC5V-32V | |
| DZIEŃ FREKWENCJI | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Bezprzewodowe | |||||||
| Tryb komunikacji | Unicast, multicast, transmisja | ||||||
| Tryb transmisji | Kompletny duplex | ||||||
| Tryb sieciowy | Samoleczenie | Samoadaptacja, samoorganizacja, samokonfiguracja, samoutrzymanie | |||||
| Dynamiczny routing | Automatyczna aktualizacja tras w oparciu o warunki połączenia w czasie rzeczywistym | ||||||
| Kontrola sieci | Monitoring państwowy | Status połączenia /rsrp/snr/odległość/prężność łącza w górę i w dół | |||||
| Zarządzanie systemem | WATCHDOG: można zidentyfikować wszystkie wyjątki na poziomie systemu, automatyczne zresetowanie | ||||||
| Ponowne przekazywanie | L1 | Określ, czy należy przesyłać ponownie na podstawie różnych przewożonych danych (AM/UM); HARQ przesyła ponownie | |||||
| L2 | HARQ przekazuje ponownie | ||||||
| Wrażliwość odbiornika | Wskaźnik wrażliwości (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Interfejsy | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Port seryjny | 3x PORT SERIALNY | |
| Wprowadzenie mocy | 2*Wpis mocy (alternatywny) | |
| Wyroby mechaniczne | ||
| Temperatura | -40°C~+80°C | |
| Waga | 26 gramów | |
| Wymiar | 60*55*5,7 mm | |
| Stabilność | MTBF≥10000h | |
