| Nazwa marki: | IWAVE |
| Numer modelu: | FD-61MN |
| MOQ: | 2PCS |
| Cena £: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |

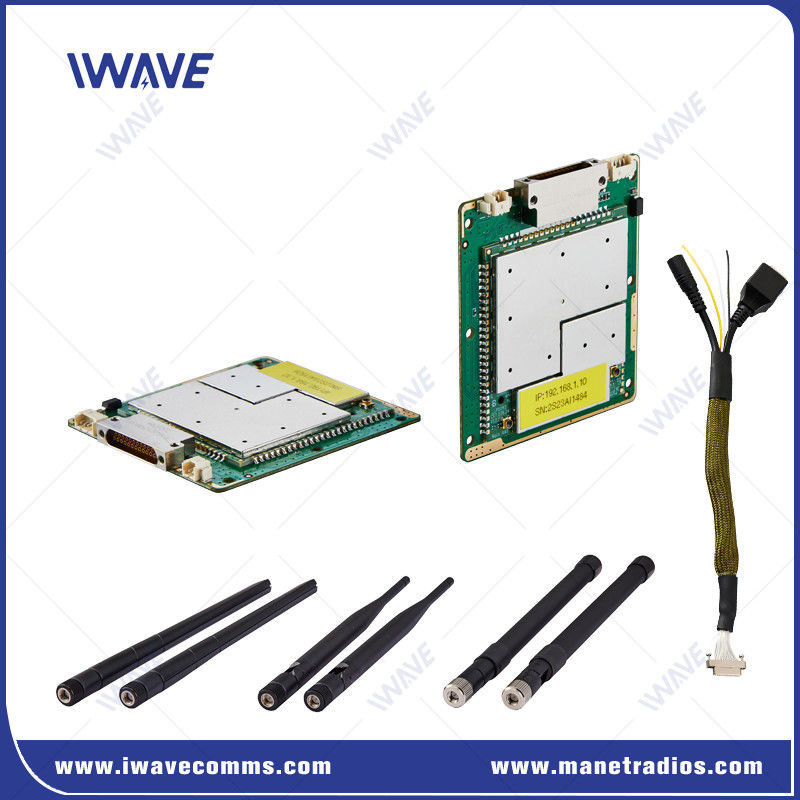

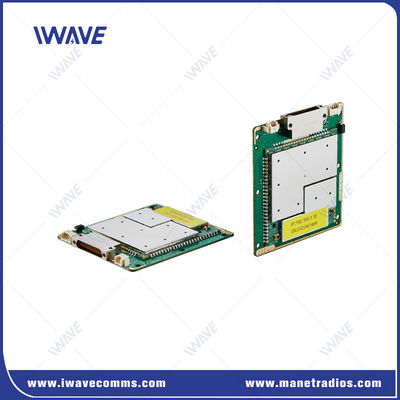

Super miniaturowy trójpasmowy cyfrowy moduł transmisji danych IP MESH dla dronów
Wprowadzenie
FD-61MN to miniaturowy trójpasmowy moduł transmisji danych Digital IP MESH dla dronów, dronów bezzałogowych, UGV, USV i innych autonomicznych pojazdów bezzałogowych.Ten cyfrowy link sieciowy przesyła wideo i dane za pośrednictwem sieci "bez infrastruktury" w trzech wybieranych przez oprogramowanie pasmach częstotliwości 800 MHz, 1,4 GHz i 2,4 GHz.
Jako kompaktowy radiowiec definiowany przez oprogramowanie (SDR), FD-61MN jest idealny do różnych dronów, systemów robotycznych iautonomiczne pojazdy, oferujące imponujący zasięg operacyjny do 10 km. Jego zdolności samokształtowania i samorehabilitacji, wraz z nieograniczonymi przemianami częstotliwości, zapewniają niezawodną komunikację,Podczas gdy inteligentne algorytmy czarnej listy oparte na czasie poprawiają jego wydajność.
Cechy
Standard komunikacji:
Oparty na standardzie komunikacji bezprzewodowej TD-LTE.
Działa niezależnie od dowolnej stacji bazowej.
Usługi danych:
Zapewnia połączenia komunikacyjne bezprzewodowe do transmisji wideo HD, danych i danych seryjnej kontroli w oparciu o IP.
Technologie przeciwdziałające zakłóceniom:
Wykorzystuje technologię automatycznego przesunięcia częstotliwości (FHSS).
Wykorzystuje modulację adaptacyjną w celu zwiększenia odporności na zakłócenia.
Sieć samo-tworząca i samo-lecząca się:
Budowa sieci sieciowej w ciągłym dostosowywaniu.
Pozwala węzłom na dynamiczne łączenie się lub opuszczanie, zapewniając ciągłość nawet w przypadku utraty węzłów.
Zastosowanie
Zaawansowane bezprzewodowe połączenia wideo i danych
Zapewnia usługi wideo i danych w rozdzielczości HD oparte na IP dla wysoce mobilnych jednostek taktycznych w dziedzinie bezpieczeństwa i obrony.
Format OEM do integracji platformy
FD-61MN jest dostępny w formacie OEM (nakrytej płyty), co sprawia, że nadaje się do integracji z szeroką gamą systemów robotycznych.
Przekazywanie danych kontroli telemetrii
Możliwość odbierania i przesyłania danych kontroli telemetrycznej za pośrednictwem adresu IP i portu, umożliwiające dokładne sterowanie poszczególnymi jednostkami w systemach z wieloma robotami.
Zakres skalowalny
Dodatkowy zasięg można osiągnąć poprzez dodanie wzmacniaczy wzmacniających, zwiększając zdolności operacyjne.
Specyfikacja
| Technologia | Adhoc oparty na standardzie technologii TD-LTE |
| Szyfrowanie | ZUC/SNOW3G/AES128 Opcjonalna warstwa-2 |
| Wskaźnik danych | Maksymalnie 30 Mbps ((Uplink i Downlink) |
| Zakres komunikacji | Powietrze do ziemi 10 km NLOS Ziemia do ziemi 1-3 km |
| Węzeł | 16 węzłów |
| Moc RF | 23dBm±2 (2w, 5w lub 10w na żądanie) |
| Poziom opóźnienia | Od końca do końca≤5ms-15ms |
| Modulacja | Adaptacyjny QPSK, 16QAM, 64QAM |
| Przeciwdziałanie zakłóceniom | FHSS ((Spektrum rozprzestrzeniania się skoków częstotliwości) |
| Przepustowość | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Zużycie energii | 5 watów |
| Wprowadzenie mocy | DC5-32V |
| Wymiar | 60*55*5,7 mm |
| Waga | 26 g |
| Częstotliwość trójpasmowa | 1.4G: 1420 MHz-1530 MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 20,4 GHz: 2402-2481 MHz | |
| RF | 2 x IPX |
| Port LAN | 3x port Ethernet |
| Jak się czujesz? | 1xCOMUART |
| Wprowadzenie mocy | 1* DC5-32V |
Mocne funkcje portów seryjnych dla usług danych
1. Wysoki wskaźnikPrzekazywanie danych z portu lotniczego: prędkość przesyłania jest do 460800
2.Wiele trybów pracy portu seryjnego: tryb serwera TCP, tryb klienta TCP, tryb UDP, tryb UDP wielokrotnego przesyłania, tryb przejrzysty transmisji itp.
3.MQTT, Modbus i inne protokoły. Wspiera tryb sieciowania IoT z portem seryjnym, który może być elastycznie wykorzystywany do sieciowania.Użytkownicy mogą precyzyjnie wysyłać instrukcje sterowania do innego węzła (drona, robota psa lub innej bezzałogowej robotyki) za pośrednictwem pilota, zamiast używać trybu transmisji lub wielokrotnego przekazywania.
|
Interfejs poleceń |
Konfiguracja polecenia AT |
API/HTTP/UART dla konfiguracji poleceń AT |
|
Zarządzanie konfiguracją |
Wsparcie konfiguracji za pośrednictwem interfejsu użytkownika WEBUI, API i oprogramowania do zarządzania |
|
|
Tryb pracy |
Tryb serwera TCP Tryb klienta TCP Tryb UDP Wielokrotne przesyłanie UDP MQTT Modbus |
Ja...Kiedy jest ustawiony jako serwer TCP, serwer seryjnego portu czeka na połączenie z komputerem.
Ja...Po ustawieniu jako klient TCP serwer seryjnego portu aktywnie inicjuje połączenie z serwerem sieciowym określonym przez adres IP docelowy.
Ja...Serwer TCP, klient TCP, UDP, wielokrotna transmisja UDP, współistnienie serwera/klienta TCP, MQTT
|
|
Stawka Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokół |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Tryb przejścia |
|
|
Zarządzanie systemem |
Wspiera funkcję WATCHDOG, wszystkie wyjątki na poziomie systemu mogą być zidentyfikowane i automatycznie zresetowane |
|
Wideo
|
|
