| Nazwa marki: | IWAVE |
| Numer modelu: | FD-61MN |
| MOQ: | 2PCS |
| Cena £: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |
Moduł IP MESH cyfrowy o niskiej opóźnieniu wideo NLOS
Wprowadzenie
FD-61MN to moduł transmisji bezprzewodowej zaprojektowany przez IWAVE, wykorzystujący dojrzały zestaw chipów SoC.oferuje pełną komunikację danych TCP/IP/UDP w dupleksie wraz z komunikacją danych TTL sterowania.
Wykorzystując technologię automatycznego przesunięcia częstotliwości (FHSS) i modulację adaptacyjną, FD-61MN został zaprojektowany w celu utrzymania solidnej komunikacji w złożonych środowiskach RF.Jego kompaktowa konstrukcja sprawia, że jest idealny do integracji z dronamiArchitektura sieci samo-tworzącej się i samo-zdrowiającej się, wraz z wieloma portami Ethernet i UART,umożliwia FD-61MN przesyłanie wysokiej jakości bezprzewodowego wideo i telemetrii dla rowów dronów i flot robotów.
Cechy
Doskonała wydajność niskiego opóźnienia:
Zapewnia efektywną i terminową transmisję danych. czas opóźnienia od końca do końca≤5ms-15ms
Stabilna transmisja danych:
Zawiera technologię adaptacyjną.
Automatycznie przełącza mechanizmy kodowania i modulacji w oparciu o jakość sygnału, minimalizując drgania w częstotliwości transmisji.
Prędkość przesyłu danych 30 Mbps dla łączy w dół i w górę
Komunikacja seryjna z portami:
Wspiera uzyskiwanie informacji o porcie seryjnym za pośrednictwem IP.

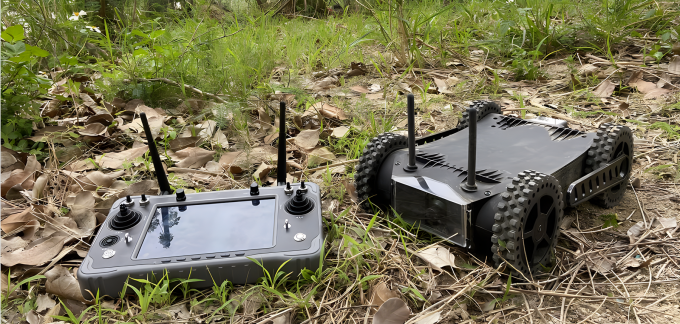

Wykorzystuje się go do kontrolowania flot UGV i rowów UAV.
Porty Ethernet:
Wyposażone w trzy porty Ethernet do łączenia różnych terminali.
Wprowadzenie mocy:
szeroki zakres napięcia wejściowego DC 5-32V.
Oprogramowanie do zarządzania:
Obsługuje interfejs użytkownika internetowego (WEBUI) do zarządzania siecią i konfiguracji parametrów.
Integracja API:
Zapewnia API do integracji bezzałogowych platform zewnętrznych.
Zastosowanie
Współpraca w sieci drony/robot
Stabilna/czasowa/długodystansowa komunikacja
Sieci MESH
Transmisja wideo HD dla NLOS/LOS
Specyfikacja
| Technologia | Adhoc oparty na standardzie technologii TD-LTE |
| Szyfrowanie | ZUC/SNOW3G/AES128 Opcjonalna warstwa-2 |
| Wskaźnik danych | Maksymalnie 30 Mbps ((Uplink i Downlink) |
| Zakres komunikacji | Powietrze do ziemi 10 km NLOS Ziemia do ziemi 1-3 km |
| Węzeł | 16 węzłów |
| Moc RF | 23dBm±2 (2w, 5w lub 10w na żądanie) |
| Poziom opóźnienia | Od końca do końca≤5ms-15ms |
| Modulacja | Adaptacyjny QPSK, 16QAM, 64QAM |
| Przeciwdziałanie zakłóceniom | FHSS ((Spektrum rozprzestrzeniania się skoków częstotliwości) |
| Przepustowość | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Zużycie energii | 5 watów |
| Wprowadzenie mocy | DC5-32V |
| Wymiar | 60*55*5,7 mm |
| Waga | 26 g |
| Częstotliwość trójpasmowa | 1.4G: 1420 MHz-1530 MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 20,4 GHz: 2402-2481 MHz | |
| RF | 2 x IPX |
| Port LAN | 3x port Ethernet |
| Jak się czujesz? | 1xCOMUART |
| Wprowadzenie mocy | 1* DC5-32V |
Mocne funkcje portów seryjnych dla usług danych
1. Wysoki wskaźnikPrzekazywanie danych z portu lotniczego: prędkość przesyłania jest do 460800
2.Wiele trybów pracy portu seryjnego: tryb serwera TCP, tryb klienta TCP, tryb UDP, tryb UDP wielokrotnego przesyłania, tryb przejrzysty transmisji itp.
3.MQTT, Modbus i inne protokoły. Wspiera tryb sieciowania IoT z portem seryjnym, który może być elastycznie wykorzystywany do sieciowania.Użytkownicy mogą precyzyjnie wysyłać instrukcje sterowania do innego węzła (drona, robota psa lub innej bezzałogowej robotyki) za pośrednictwem pilota, zamiast używać trybu transmisji lub wielokrotnego przekazywania.
|
Interfejs poleceń |
Konfiguracja polecenia AT |
API/HTTP/UART dla konfiguracji poleceń AT |
|
Zarządzanie konfiguracją |
Wsparcie konfiguracji za pośrednictwem interfejsu użytkownika WEBUI, API i oprogramowania do zarządzania |
|
|
Tryb pracy |
Tryb serwera TCP Tryb klienta TCP Tryb UDP Wielokrotne przesyłanie UDP MQTT Modbus |
Ja...Kiedy jest ustawiony jako serwer TCP, serwer seryjnego portu czeka na połączenie z komputerem.
Ja...Po ustawieniu jako klient TCP serwer seryjnego portu aktywnie inicjuje połączenie z serwerem sieciowym określonym przez adres IP docelowy.
Ja...Serwer TCP, klient TCP, UDP, wielokrotna transmisja UDP, współistnienie serwera/klienta TCP, MQTT
|
|
Stawka Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokół |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Tryb przejścia |
|
|
Zarządzanie systemem |
Wspiera funkcję WATCHDOG, wszystkie wyjątki na poziomie systemu mogą być zidentyfikowane i automatycznie zresetowane |
|
Wideo
|
|
