| Nazwa marki: | IWAVE |
| Numer modelu: | FDM-6680 |
| MOQ: | 2 rozdziały |
| Cena £: | negocjowalne |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |
Ethernet i Full Duplex TTL Serial Wireless Data Link dla bezzałogowych systemów
Opis

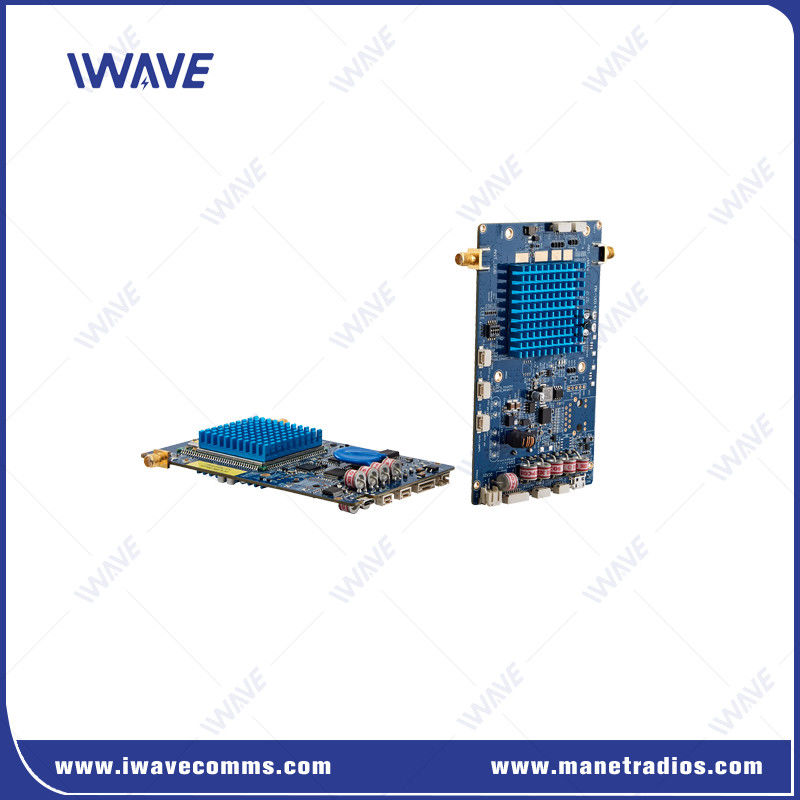

FDM-6680 to produkt do transmisji bezprzewodowej zaprojektowany przez IWAVE na podstawie dojrzałego zestawu chipów SOC, który obsługuje system point-to-point i point-to-multipoint.1 węzeł maseter obsługuje do 64 podwęzeł do udostępniania przepustowości 120Mbps do transmisji wideo i danych.
Kluczowe cechy:
FDM-6680 został zaprojektowany na podstawie standardu komunikacji bezprzewodowej TD-LTE, technologii OFDM i MIMO.
Wspiera transmisję danych Ethernet i full duplex TTL, a transmisja danych sterowania ma wyższy priorytet niż sygnał sieciowy.
Przyjmuje technologię automatycznego skakania częstotliwości w celu przeciwdziałania zakłóceniom, znacznie zmniejszając zużycie energii przez system i rozmiar modułu.
Zastosowanie:
FDM-6680 nadaje się do różnych zastosowań, w tym:
Systemy monitorowania: do monitorowania wideo w czasie rzeczywistym i transmisji danych.
Automatyzacja przemysłowa: umożliwienie komunikacji w inteligentnych środowiskach produkcyjnych.
Telewizja: umożliwienie wiarygodnych transmisji wideo na żywo.
Wykrywanie zdalne: wspieranie zbierania danych z odległych lokalizacji.
Jeśli macie jakieś pytania lub potrzebujecie bardziej szczegółowych informacji, nie wahajcie się zapytać!
Interfejs
P1: Interfejs USB,P2: port Ethernet,P3: Ethernet Port & POE,P4: Wprowadzenie mocy
P5: DBB_COMUAR,P6: UART0,P7: port RF, P8: port RF,P9: DBB_RFGPO,P10: DBB_RFGPO
| Ogólne | ||
| Technologia | Bezprzewodowe oparte na standardach technologii TD-LTE | |
| Szyfrowanie | ZUC/SNOW3G/AES(128) Opcjonalna warstwa-2 | |
| Wskaźnik DATA | Max 120Mbps ((Uplink i Downlink) | |
| Działalność | 10km-15km ((Z powietrza na ziemię) 500m-3km ((NLOS Ziemia na ziemię) | |
| ZAWAGA | Punkt do 64-punktu | |
| MIMO | 2x2 MIMO | |
| Elektryczność | 23dBm±2 (2w lub 10w na żądanie) | |
| WYPRZEDANIE | Od końca do końca≤20ms-50ms | |
| Modulacja | QPSK, 16QAM, 64QAM | |
| Anty-JAM | Automatyczne przesyłanie częstotliwości międzypasmowych | |
| Przepustowości | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz | |
| Wykorzystanie energii elektrycznej | 5W | |
| Wprowadzenie mocy | DC12V | |
| Bezprzewodowe | ||
| Komunikacja | Komunikacja pomiędzy dowolnymi 2 węzłami niewolników musi być przekierowywana przez węzeł główny |
|
| Węzeł mistrzowski | Każdy węzeł w sieci może być skonfigurowany jako węzeł główny. | |
| SLAVE NODE | Wszystkie węzły obsługują unicast, multicast i broadcast | |
| DOSTUP | Wielu węzłów niewolniczych może jednocześnie uzyskać dostęp do sieci. | |
| 1.4 GHz | 20 MHz | -102 dBm |
| 10 MHz | -100 dBm | |
| 5 MHz | -96 dBm | |
| 600 MHz | 20 MHz | -102 dBm |
| 10 MHz | -100 dBm | |
| 5 MHz | -96 dBm | |
| DZIEŃ FREKWENCJI | ||
| 1.4 GHz | 1420 MHz-1530 MHz | |
| 600 MHz | 566 MHz-678 MHz | |
| Wyroby mechaniczne | ||
| Wymagania | -40°C~+80°C | |
| Tłuszcz | 60 gramów | |
|
Interfejsy |
||
| RF | 2 x SMA | |
| ETHERNET | 2xEthernet | POE |
| Port Ethernet dla danych ((4Pin) | ||
| ROZPRZEDNIK | 1xCOMUART | RS232 poziom 3.3V, 1 bit startu, 8 bitów danych, 1 bit stop, nie kontrola parytetu |
| Wskaźnik Baud: 115200bps ((Default) (57600, 38400, 19200, 9600 konfigurowalne) |
||
| Elektryczność | 1xDC INPUT | DC12V |
| USB | 1xUSB | |
Wideo
Wideo
Wideo
Wideo
|
