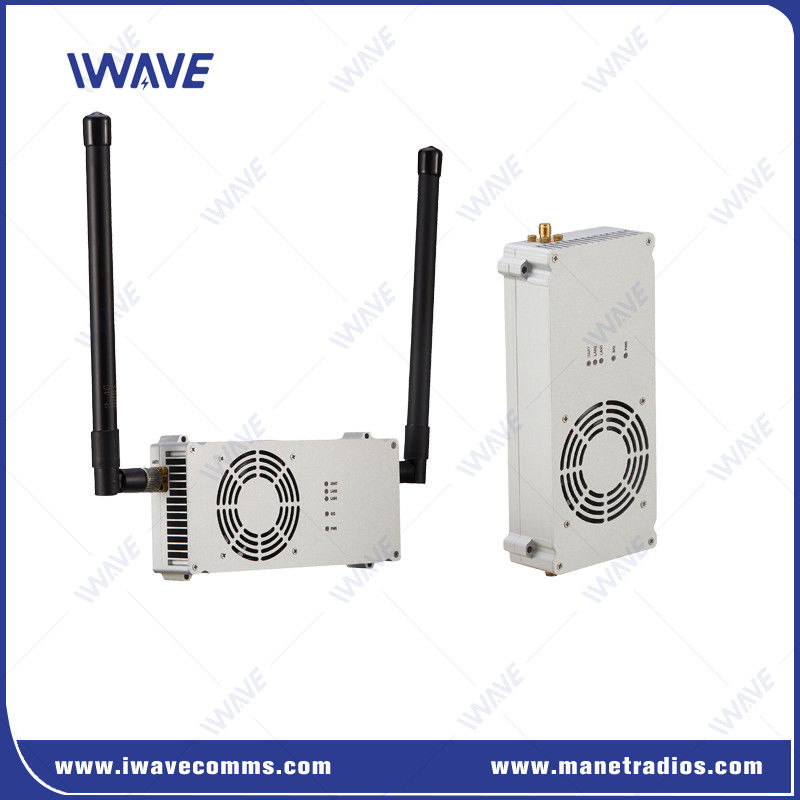

Zaawansowany moduł FHSS do łączenia danych FHSS bezprzewodowy 100-150 km zasięg

Zaawansowany moduł FHSS do łączenia danych FHSS bezprzewodowy 100-150 km zasięg

Nazwa marki:	IWAVE
Numer modelu:	FDM-615PTM
MOQ:	2 rozdziały
Cena £:	negocjowalne
Czas dostawy:	5-8 dni roboczych
Warunki płatności:	L/C, D/P, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE, MIC

Nazwa:

Zaawansowane łącze danych komunikacyjnych FHSS do transmisji wideo i danych na duże odległości

Zakres:

100-150 km

Sieć:

Wskaż wiele punktów

Węzeł:

Jeden węzeł główny obsługuje 32 węzły podrzędne

Opóźnienie:

15-25 ms

Prędkość transmisji danych:

30 Mb/s

Waga:

Wielkość:

150*68*30mm

Szczegóły pakowania:

Standardowe pudełko kartonowe

Możliwość Supply:

500000/miesiąc

Podkreślić:

Połączenie danych komunikacji FHSS

Zaawansowane połączenie danych FHSS

Moduł bezprzewodowy FHSS 100 km

Opis produktu

Zaawansowane łącze danych komunikacji FHSS dla transmisji danych i wideo dalekiego zasięgu

Opis

W sprawieFDM-615PTMjest zaawansowanym modułem komunikacji bezprzewodowej wykorzystującymSpektrum rozprzestrzeniania się częstotliwości (FHSS)Technologia zapewniająca lepszą odporność na hałas i zakłócenia.pełno-dupleks Ethernet/komunikacja seryjnaw kompaktowym i solidnym kształcie, co czyni go idealnym dla mikroplatform bezzałogowych.

Kluczowe cechy

Opcja wielokrotnej szerokości pasma 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz
Wysoka moc transmisji RF: 40 dBm
Lekka waga: 305 g
Opcje częstotliwości 800 MHz/1,4 GHz/2,4 GHz
Automatyczne sterowanie mocą zgodnie z jakością sygnału w czasie rzeczywistym
3* Port Ethernet obsługuje TCPIP i UDP oraz inne urządzenia IP do podłączenia do

Zaawansowany moduł FHSS do łączenia danych FHSS bezprzewodowy 100-150 km zasięg 0

Kluczowe cechy:

Niezawodna komunikacja dalekosiężna

Oferty jasne i stabilneTransmisja wideo NLOSo zakresie1-10 kmdla zastosowań ziemia-ziemia.
Przekaz wideo o wysokiej rozdzielczości

Obsługa w czasie rzeczywistymStreaming wideo HD 1080P60w tempie danych8-12 Mbpsna odległości od 1 do 10 km.
Krótkie opóźnienie

Wykorzystuje ultra niską opóźnienie60 ms do 80 ms, zapewniając bezproblemową kontrolę i monitorowanie wideo w czasie rzeczywistym.
Działanie wielofrekwencyjne

Działa wUHF, L i S, z opcjami częstotliwości, w tym800 MHza także10,4 GHz.

WykorzystujeAutomatyczne przeskakiwanie częstotliwości (FHSS)w celu optymalnego wyboru kanału i uniknięcia zakłóceń.

Zastosowanie

IWAVE zapewnia system odbioru nadajnika wideo z dużym zasięgiem, niezwiązany z linią widzenia, dla maszyn dziennikarskich i systemu rozciągania kabli.Systemy kablowe są często preferowanym systemem zbioru przy wycinaniu drzew na stromych terenach.Podczas gdy wóz drzewny zawsze trzeba odsunąć się, aby podnieść drewno i ta odległość może być poza linią widzenia podczas pracy na wypukłym terenie. Operator w kabinie musi obserwować ekran wideo o wozie drogowym, aby mógł bezpiecznie i skutecznie obsługiwać maszyny drogowe.

Zaawansowany moduł FHSS do łączenia danych FHSS bezprzewodowy 100-150 km zasięg 1

Specyfikacja

Ogólne
Technologia	Bezprzewodowe oparte na standardach technologii TD-LTE
Szyfrowanie	ZUC/SNOW3G/AES(128) Opcjonalny warstwa-2
Wskaźnik danych	30 Mbps ((Uplink i Downlink)
Zakres	100-150 km (od powietrza do ziemi)
Pojemność	32 węzły
Zakres NLOS	5-10km od ziemi do ziemi
Moc RF	10W
Poziom opóźnienia	Od końca do końca: 60ms-80ms
Modulacja	QPSK, 16QAM, 64QAM
Środki przeciwzablokowania	Automatyczne przesunięcie częstotliwości
Przepustowość	1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz

CZUŚLIWOŚĆ
2.4 GHz	20 MHz	-99 dBm
	10 MHz	-103 dBm
	5 MHz	-104 dBm
	3 MHz	-106 dBm
1.4 GHz	20 MHz	-100 dBm
	10 MHz	-103 dBm
	5 MHz	-104 dBm
	3 MHz	-106 dBm
800 MHz	20 MHz	-100 dBm
	10 MHz	-103 dBm
	5 MHz	-104 dBm
	3 MHz	-106 dBm

DZIEŃ FREKWENCJI
2.4 GHz	2401.5-2481,5 MHz
1.4 GHz	1427.9-1447.9MHz
800 MHz	806-826 MHz

Elektryczność
Wprowadzenie mocy	Prąd stały 24V±10%
Zużycie energii	30 watów

ROZPRZEDNIK
Poziom elektryczny	2Obszar napięcia.85V i zgodny z poziomem 3V/3.3V
Dane z kontroli	Tryb TTL
Stawka Baud	115200bps
Tryb transmisji	Tryb przekazywania
Poziom priorytetowy	l priorytetowy niż port sieciowy; gdy sygnał zostanie przesłany, dane sterowania będą przesyłane priorytetowo
Uwaga:1) Przesyłanie i odbieranie danych odbywa się w sieci.przyjmowanie i kontrola, musisz zdefiniować format sam

Interfejsy
RF	2 x SMA
Ethernet	1xJ30
ROZPRZEDNIK	1xJ30
Władza	1xJ30
Debug	1xJ30
