| Nazwa marki: | IWAVE |
| Numer modelu: | FIM-2450 |
| MOQ: | 1SET |
| Czas dostawy: | 7-14 dni |
| Warunki płatności: | L/C, T/T, Western Union, MoneyGram |

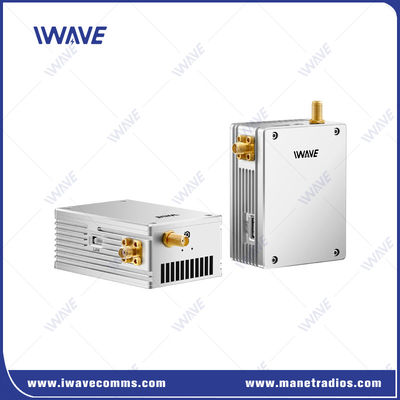

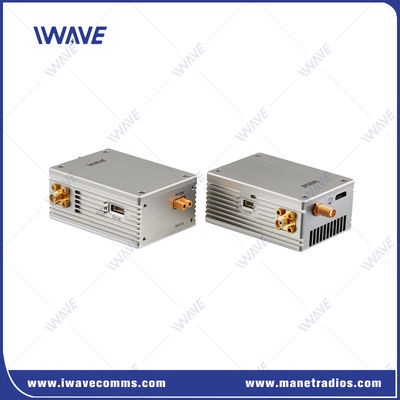

2.4GHz 50km UAV/FPV/Fixed Wing Drone Wireless HDMI COFDM Transmitter Receiver
Advanced Mini Link System (FIM-2450) to zaawansowany cyfrowy system łączenia danych i wideo zaprojektowany dla mini UAV i mniejszych taktycznych UAS, a także UGV.jest idealny dla takich platform o bardziej rygorystycznych wymaganiach SWaP.
System otwartej architektury umożliwia pełny szerokopasmowy dubleks, techniki korekcji błędów i komunikację wysokiej prędkości, z możliwością łączenia w dół w czasie rzeczywistym obrazów wideo, LAN i danych seryjnych,i informacje z szerokiego zakresu czujnikówDzięki wysokiej wydajności widmowej i selektywności współczynnika transmisji danych system umożliwia eksploatację wielu bezzałogowych statków powietrznych w pobliżu tej samej przestrzeni powietrznej.
Z zasięgiem do 50 km, FIM-2450 jest idealny do wykonywania rozszerzonych misji UAV i UGV, w tym rozpoznawania pola bitwy i wykrywania IED.
Opcja częstotliwości
| 2.3 GHz | 2304 ~ 2390 MHz |
| 2.4 GHz | 2402~2482 MHz |
| 2.5 GHz | 2500-2570 MHz |
Cechy
|
|
Zastosowanie:

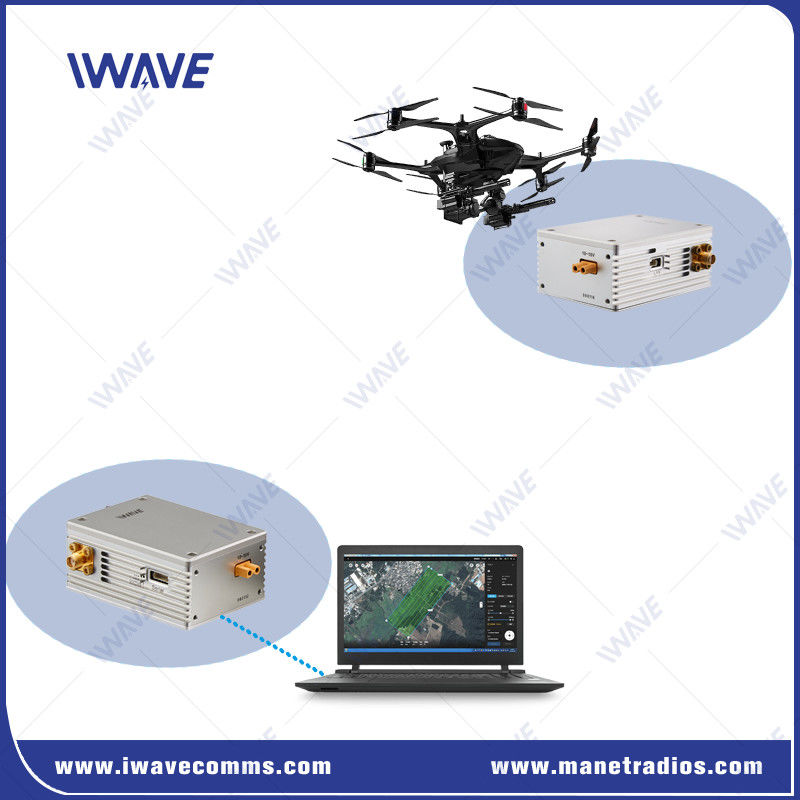

Komponenty: Zintegrowane nadajniki lotnicze, naziemne odbiorniki i anteny kierunkowe (np. paraboliczne z dużym zyskiem dla dalekiego zasięgu).
Zastosowanie:
Wykonywanie przepisów prawa: nadzór podczas operacji (np. monitorowanie tłumów, śledzenie podejrzanych).
/Rozmowy awaryjne: /Rozmowy z powietrza na żywo dla straży pożarnej, /poszukiwania i ratowania.
Monitorowanie infrastruktury: Badanie rurociągów, linii energetycznych lub obszarów dotkniętych klęską.
Specyfikacja
| Częstotliwość | 2.3 GHz | 2304 ~ 2390 MHz |
| 2.4 GHz | 2402~2482 MHz | |
| 2.5 GHz | 2500-2570 MHz | |
| Przepustowość | 2/4/8MHz | |
| Moc RF | 2W (Bi-Amp, 2W moc szczytowa każdego wzmacniacza mocy) | |
| Zakres transmisji | 50 km | |
| Wskaźnik transmisji |
1.5/3/6Mbps (strumień kodu wideo i dane seryjne) Najlepszy strumień wideo: 2,5 Mbps |
|
| Poziom Baud | 115200 ((Przystosowalne) | |
| Wrażliwość na Rx | -100/-95/-90 dBm | |
| Algorytm tolerancji błędów bezprzewodowych | Bezprzewodowa korekta błędu FEC / korekta błędu kodek wideo | |
| Opóźnienie wideo |
Opóźnienie kodujące + przesyłanie + dekodowanie 720P/60 < 50 ms 1080P/60 < 80 ms |
|
| Czas odbudowy linku | < 1s | |
| Modulacja | Połączenie górne QPSK/połączenie dolne QPSK | |
| Format kompresji wideo | H.264 | |
| Przestrzeń kolorów wideo | 4:2:0 (opcja 4:2(2) | |
| Szyfrowanie | AES128 | |
| Czas rozpoczęcia | 25 lat | |
| Władza | DC-12V (1018V) | |
| Interfejs |
Interfejsy na Tx i Rx są takie same
|
|
| Wskaźniki |
|
|
| Zużycie energii |
Tx: 17W ((Max)) Rx: 6W |
|
| Temperatura |
Praca: -40 ~ + 85°C Przechowywanie: -55 ~ + 85°C |
|
| Wymiar | Tx/Rx: 73,8 x 54 x 31 mm | |
| Waga | Tx/Rx: 160 g | |
| Metalowy projekt obudowy | Technologia CNC | |
| Podwójna powłoka ze stopów aluminium | ||
| Pozostałe maszyny | ||
Wideo
Wideo
Wideo
Wideo
Wideo
Wideo
|
|
