| Nazwa marki: | IWAVE |
| Numer modelu: | FDM-6600 |

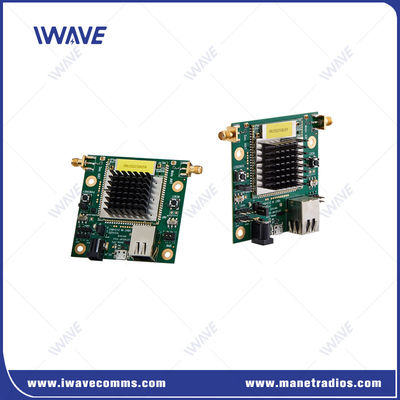

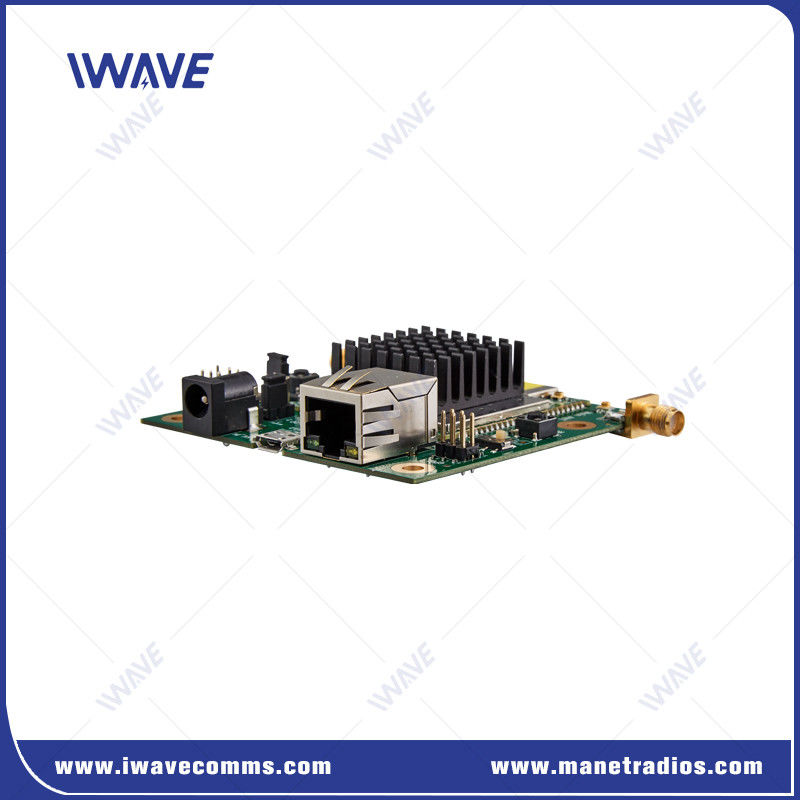

Bezprzewodowy NLOS Broadband Video Data Transmitting PCB Module
Wprowadzenie
FDM-6600 Wireless NLOS Broadband Video Data Transmitting PCB Module to zaawansowane urządzenie komunikacyjne zaprojektowane w celu spełnienia wysokich wymagań nowoczesnych środowisk przemysłowych.Został zaprojektowany w celu zapewnienia bezproblemowego i solidnego połączenia dla różnych zastosowań, które wymagają transmisji danych i wideo w czasie rzeczywistymDzięki wsparciu dla wielu protokołów sieciowych, urządzenie to zapewnia niezawodną i wydajną wymianę danych, co czyni je integralnym elementem każdej instalacji przemysłowej.
Produkt ten posiada szereg obsługiwanych protokołów, w tym TCP/IP do standardowej komunikacji sieciowej, UDP do szybszego dostarczania danych bez połączenia, DHCP do dynamicznego przydziału adresów IP,DNS dla rozwiązania nazw domen, oraz HTTP/HTTPS dla bezpiecznego dostępu do sieci.Uniwersalność w obsłudze protokołu zapewnia, że urządzenie może bezproblemowo zintegrować się z istniejącymi infrastrukturami sieciowymi i spełniać różnorodne wymagania operacyjne.
Kluczowe cechy
Szyfrowanie: AES 128-bitowe dla bezpiecznego zdalnego przekazywania danych
Wspierane protokoły: TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS w celu ułatwienia sieciowych protokołów bezprzewodowych
Certyfikaty:MIC, CE zapewniające zgodność i bezpieczeństwo
Zasilanie:5VDC w celu utrzymania niezawodnej pracy
Typ anteny: zewnętrznałącznik SMA
Zastosowanie bezprzewodowego modułu PCB NLOS Broadband Video Data Transmitting
Nadzór i bezpieczeństwo:Jest szeroko stosowany w systemach bezpieczeństwa do monitorowania dużych obszarów, takich jak centra miast, parki przemysłowe, lotniska i granice.Wiele kamer może przesyłać transmisje wideo na żywo do centralnej sali sterowania, zwiększenie świadomości sytuacji i zdolności reagowania.
Przekaz i relacje z wydarzeń:W branży nadawczej systemy bezprzewodowe punkt-wielopunkt umożliwiają transmisję wideo na żywo z różnych miejsc podczas wydarzenia (np. stadiony sportowe, koncerty,(lub konferencji) do studia produkcyjnego lub pojazdu nadawczego, ułatwiając zasięg i produkcję w czasie rzeczywistym.
Reakcja w nagłych wypadkach:Podczas klęsk żywiołowych, wypadków lub innych sytuacji awaryjnych, pierwsza pomoc może korzystać z bezprzewodowej transmisji wideo, aby udostępniać filmy w czasie rzeczywistym z dronów, kamer,lub kamery montowane w pojeździe z centrami dowodzenia, pomagając w szybszym podejmowaniu decyzji i koordynacji.
Specyfikacja
| Ogólne | ||
| Technologia | Bezprzewodowe oparte na standardach technologii TD-LTE | |
| Szyfrowanie | ZUC/SNOW3G/AES(128) Opcjonalny warstwa-2 | |
| Wskaźnik DATA | 30 Mbps ((Uplink i Downlink) | |
| Działalność | 10km-15km ((Z powietrza na ziemię) 500m-3km ((NLOS Ziemia na ziemię) | |
| ZAWAGA | Topologia gwiazd, punkt do 17-Ppint | |
| Elektryczność | 25 dBm (2w lub 10w na żądanie) | |
| WYPRZEDANIE | Przekaz jednego skoku ≤ 30 ms | |
| Modulacja | QPSK, 16QAM, 64QAM | |
| Anty-JAM | Automatyczne przesyłanie częstotliwości międzypasmowych | |
| Przepustowości | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Wykorzystanie energii elektrycznej | 5W | |
| Wprowadzenie mocy | DC5V | |
| CZUŚLIWOŚĆ | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| DZIEŃ FREKWENCJI | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| ROZPRZEDNIK | ||
| Poziom elektryczny | 2Obszar napięcia.85V i zgodny z poziomem 3V/3.3V | |
| Dane z kontroli | Tryb TTL | |
| Stawka Baud | 115200bps | |
| Tryb transmisji | Tryb przekazywania | |
| Poziom priorytetowy | W przypadku, gdy sygnał jest przesyłany, dane sterowania będą przesyłane priorytetowo. | |
| Uwaga:1Przesyłanie i odbieranie danych jest nadawane w sieci. Po pomyślnym połączeniu sieciowym każdy węzeł FDM-6600 może otrzymywać dane seryjne. 2Jeśli chcesz odróżnić wysyłanie, odbieranie i kontrolę, musisz sam zdefiniować format | ||
| Interfejsy | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| ROZPRZEDNIK | 1x COMUART | |
| Elektryczność | Wprowadzenie prądu stałego | |
| Wskaźnik | LED trójkolorowy | |
| Wyroby mechaniczne | ||
| Temperatura | -40°C~+80°C | |
| Waga | 50 gramów | |
| Wymiar | 70,8*10,8*2cm | |
| Stabilność | MTBF≥10000h | |
|
|
