| Nazwa marki: | IWAVE |
| Numer modelu: | FDM-66MN |
| MOQ: | 2PCS |
| Cena £: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | D/P, T/T, L/C |

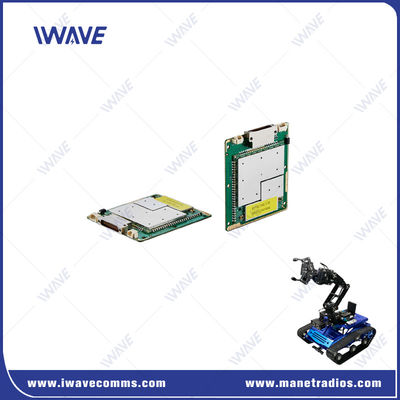

Miniaturowy OEM Trójpasmowy cyfrowy IP i połączenie danych seryjnego sterowania
W sprawieFDM-66MNjest najnowocześniejszym rozwiązaniem transmisji bezprzewodowej zaprojektowanym przez IWAVE, wykorzystującym dojrzały zestaw chipów SOC dla zwiększonej wydajności.zapewnienie pełnej komunikacji dupleksu zarówno dla danych TCP/IP/UDP, jak i sygnałów sterowania TTL.
Kluczowe cechy:
Transmisja wideo i danych w wysokiej rozdzielczości: Dostarcza wideo HD, dane i dane seryjnego sterowania za pośrednictwem IP, co czyni go idealnym dla aplikacji w czasie rzeczywistym.
Technologia przeciwdziałająca zakłóceniom: Włącza automatyczne przesunięcie częstotliwości (FHSS) i modulację adaptacyjną w celu utrzymania stabilnej komunikacji nawet w trudnych środowiskach o wysokiej interferencji.
Elastyczna topologia sieci: obsługuje konfiguracje punkt-do-punktu i punkt-do-wielopunktu (topologia gwiazdkowa), oferując wszechstronność dla różnych scenariuszy wdrożenia.
Stabilna transmisja danychFunkcje: Adaptacyjna technologia kodowania, która automatycznie dostosowuje schematy kodowania i modulacji w oparciu o jakość sygnału, minimalizując drgania transmisji w miarę wahań warunków sygnału.
Automatyczna kontrola mocySystem optymalizuje jakość transmisji i rozszerza zasięg komunikacji poprzez automatyczne dostosowywanie mocy wyjściowej w zależności od siły sygnału i szybkości transmisji danych, zmniejszając zużycie energii.
Dane seryjne przez IP: Łatwe uzyskiwanie informacji o porcie seryjnym za pośrednictwem IP, co sprawia, że jest idealny do zastosowań w flotach UGV (Unmanned Ground Vehicle) i uwiecznianiach UAV (Unmanned Aerial Vehicle).
Wielokrotne porty Ethernet: wyposażony w trzy porty Ethernet umożliwiające bezproblemową integrację z różnymi urządzeniami i terminaliami.
Wprowadzenie szerokiego napięcia: Wspiera szeroki zakres napięcia wejściowego od 5 do 32 V, zapewniając zgodność z różnymi źródłami zasilania.
Komunikacja o niskim opóźnieniu: zoptymalizowane do komunikacji IP o niskim opóźnieniu, zapewniające transmisję danych w czasie rzeczywistym z minimalnym opóźnieniem.
Kompleksowe zarządzanie siecią: Zawiera interfejs WebUI do łatwej konfiguracji i zarządzania, wraz z obsługą oprogramowania do zarządzania siecią.
Integracja z platformą zewnętrzną: zapewnia dostęp do API w celu łatwej integracji z platformami i systemami bezzałogowymi innych firm.

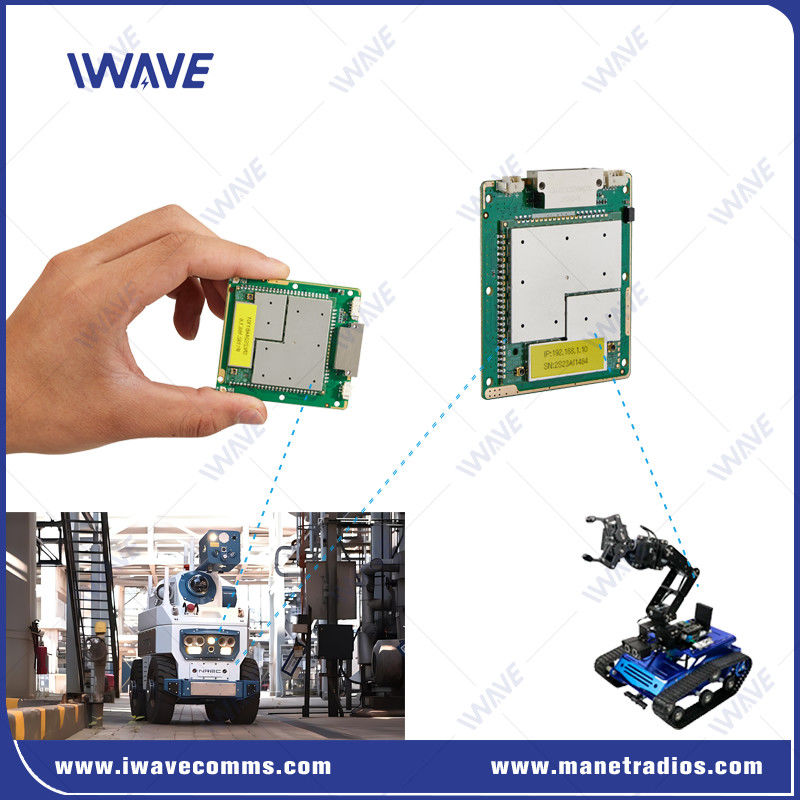

FDM-66MN jest idealnym rozwiązaniem dla wymagających zastosowań, takich jak zdalne monitorowanie, pojazdy autonomiczne i floty dronów.zapewnia niezawodną i wydajną pracę nawet w najbardziej skomplikowanych środowiskach.
Interfejs
Specyfikacja
| Ogólne | ||
| Technologia | Baza bezprzewodowa na bazie standardu technologii bezprzewodowej TD-LTE | |
| Szyfrowanie | ZUC/SNOW3G/AES ((128/256) Opcjonalny warstwa-2 | |
| Wskaźnik danych | 30 Mbps ((Uplink i Downlink) | |
| Adaptacyjne średnie rozkład prędkości transmisji danych z systemu | ||
| Wspieranie użytkowników w ustawianiu ograniczeń prędkości | ||
| Zakres | 10km-15km ((Z powietrza na ziemię) 500m-3km ((NLOS Ziemia do ziemi) |
|
| Pojemność | 16 węzłów | |
| Przepustowość | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Władza | 25dBm±2 (2w lub 10w na żądanie) Wszystkie węzły automatycznie dostosowują moc przesyłową |
|
| Modulacja | QPSK, 16QAM, 64QAM | |
| Przeciwdziałanie zakłóceniom | Automatyczne przesyłanie częstotliwości międzypasmowych | |
| Zużycie energii | Średnia: 4-4,5 Watt Maksymalnie: 8 watów |
|
| Wprowadzenie mocy | DC5V-32V | |
| Wrażliwość odbiornika | Wskaźnik wrażliwości (BLER ≤ 3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| DZIEŃ FREKWENCJI | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Tryb komunikacji | Unicast, multicast, transmisja | ||||||
| Tryb transmisji | Kompletny duplex | ||||||
| Tryb sieciowy | Dynamiczny routing | Automatyczna aktualizacja tras w oparciu o warunki połączenia w czasie rzeczywistym | |||||
| Kontrola sieci | Monitoring państwowy | Stan połączenia /rsrp/snr/odległość/prężność łącza w górę i w dół | |||||
| Zarządzanie systemem | WATCHDOG: można zidentyfikować wszystkie wyjątki na poziomie systemu, automatyczne zresetowanie | ||||||
| Ponowne przekazywanie | L1 | Określ, czy należy przesyłać ponownie na podstawie różnych przewożonych danych (AM/UM); HARQ przesyła ponownie | |||||
| L2 | HARQ przekazuje ponownie | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Port seryjny | 2x RS232 | |
| Wprowadzenie mocy | 2*Wpis mocy (alternatywny) | |
| Wymagania w zakresie kontroli | |||||
| Interfejs poleceń | Konfiguracja polecenia AT | Wspieranie portu VCOM/UART i innych portów do konfiguracji poleceń AT | |||
| Zarządzanie konfiguracją | Wsparcie konfiguracji za pośrednictwem interfejsu użytkownika WEBUI, API i oprogramowania | ||||
| Tryb pracy | Tryb serwera TCP Tryb klienta TCP Tryb UDP Wielokrotne przesyłanie UDP MQTT Modbus |
●Po ustawieniu jako serwer TCP serwer serwerowy z portem seryjnym czeka na połączenie z komputerem. ●Po ustawieniu jako klient TCP serwer seryjnego portu aktywnie uruchamia połączenie z serwerem sieciowym określonym przez adres IP docelowy. ●Serwer TCP, klient TCP, UDP, UDP multicast, współistnienie serwera/klienta TCP, MQTT |
|||
| Poziom Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Tryb transmisji | Tryb przekazywania | ||||
| Protokół | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Wyroby mechaniczne | ||
| Temperatura | -40°C~+80°C | |
| Waga | 26 gramów | |
| Wymiar | 60*55*5,7 mm | |
| Stabilność | MTBF≥10000h | |
|
|
