| Nazwa marki: | IWAVE |
| Numer modelu: | FDM-6600 |
| MOQ: | 2 kawałki |
| Cena £: | negotiable |
| Czas dostawy: | 3-7 dni roboczych |
| Warunki płatności: | T/T |

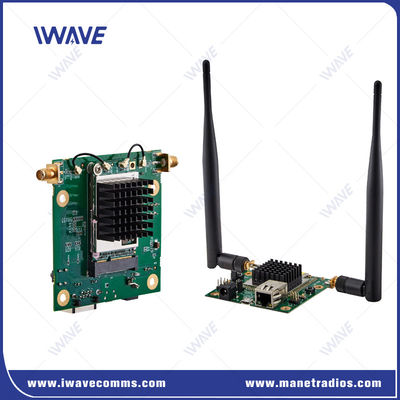

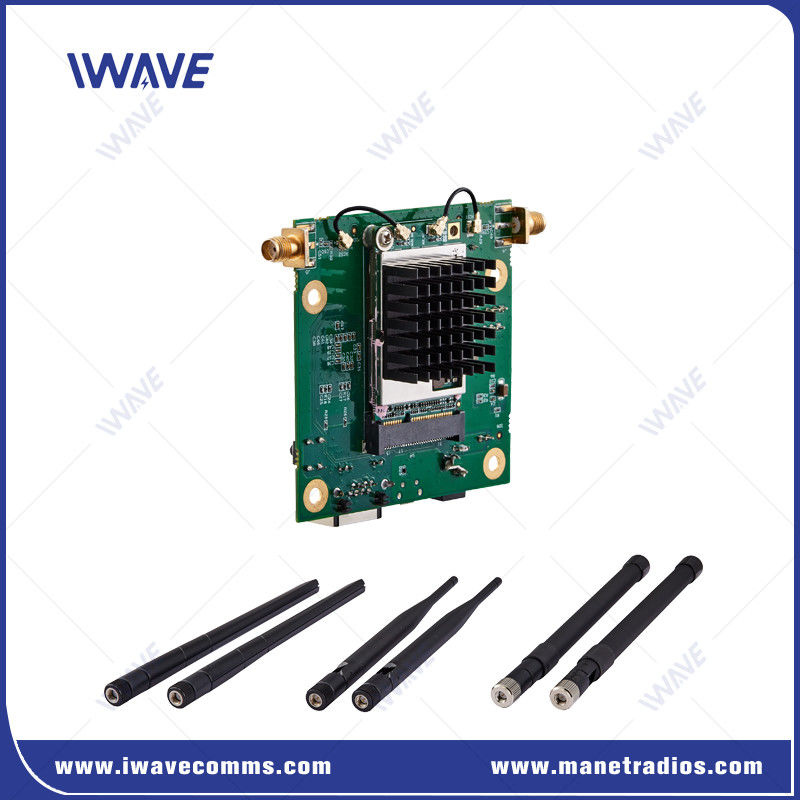

Model:FDM-6600
MIMO ((2x2) NLOS Wireless Ethernet & Full Duplex TTL Serial Data Link
Wprowadzenie
W sprawieFDM-6600jest produktem transmisji bezprzewodowej opracowanym przez firmę IWAVE, wyposażonym w dojrzały zestaw chipów System on Chip (SoC).oferowanie solidnej transmisji danych
możliwości do różnych zastosowań.
Kluczowe cechy
Konfiguracja węzła:
Jeden węzeł główny może obsługiwać do16 węzłów, dzieląc łączną szerokość pasma30 Mbpsdo przesyłaniaWideo 1080P.
Standardy komunikacji:
Zaprojektowany na podstawieTD-LTEStandardy komunikacji bezprzewodowej, wykorzystująceOFDM(ortogonalne wielokrotne podziały częstotliwości) iMIMO(Multiple Input Multiple Output) technologii.
Działa niezależnie, bez zależności od stacji bazowej żadnego nośnika.
Przekazywanie danych:
Wspiera obaEtherneti pełny duplexTTLprzesyłania danych.
Przekazywanie danych sterowania ma pierwszeństwo nad przekazywaniem sygnałów sieciowych, zapewniając najpierw przetwarzanie ważnych poleceń sterowania.
Technologia przeciwdziałająca zakłóceniom:
Wykorzystujetechnologia automatycznego przeskoku częstotliwościzwiększenie odporności na zakłócenia, znacząco zmniejszając ogólne zużycie energii przez system i wielkość modułu.
Wnioski
FDM-6600 nadaje się do różnych zastosowań, w tym:
Systemy nadzoru: Do monitorowania wideo w czasie rzeczywistym w operacjach bezpieczeństwa.
Telewizja: Ułatwianie transmisji wideo na żywo w produkcji mediów.
Automatyka przemysłowa: umożliwienie transmisji danych w inteligentnych instalacjach produkcyjnych.
Jeśli potrzebujesz dalszych szczegółów lub konkretnych sekcji, daj mi znać!
Specyfikacja
| Ogólne | ||
| Technologia | Bezprzewodowe oparte na standardach technologii TD-LTE | |
| Szyfrowanie | ZUC/SNOW3G/AES(128) Opcjonalny warstwa-2 | |
| Wskaźnik DATA | 30 Mbps ((Uplink i Downlink) | |
| Działalność | 10km-15km ((Z powietrza na ziemię) 500m-3km ((NLOS Ziemia na ziemię) | |
| ZAWAGA | Topologia gwiazd, punkt do 17-Ppint | |
| Elektryczność | 25 dBm (2w lub 10w na żądanie) | |
| WYPRZEDANIE | Przekaz jednego skoku ≤ 30 ms | |
| Modulacja | QPSK, 16QAM, 64QAM | |
| Anty-JAM | Automatyczne przesyłanie częstotliwości międzypasmowych | |
| Przepustowości | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Wykorzystanie energii elektrycznej | 5W | |
| Wprowadzenie mocy | DC5V | |
| CZUŚLIWOŚĆ | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| DZIEŃ FREKWENCJI | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| ROZPRZEDNIK | ||
| Poziom elektryczny | 2Obszar napięcia.85V i zgodny z poziomem 3V/3.3V | |
| Dane z kontroli | Tryb TTL | |
| Stawka Baud | 115200bps | |
| Tryb transmisji | Tryb przekazywania | |
| Poziom priorytetowy | W przypadku, gdy sygnał jest przesyłany, dane sterowania będą przesyłane priorytetowo. | |
| Uwaga:1Przesyłanie i odbieranie danych jest nadawane w sieci. Po pomyślnym połączeniu sieciowym każdy węzeł FDM-6600 może otrzymywać dane seryjne. 2Jeśli chcesz odróżnić wysyłanie, odbieranie i kontrolę, musisz sam zdefiniować format |
||
| Interfejsy | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| ROZPRZEDNIK | 1x COMUART | |
| Elektryczność | Wprowadzenie prądu stałego | |
| Wskaźnik | LED trójkolorowy | |
| Wyroby mechaniczne | ||
| Temperatura | -40°C~+80°C | |
| Waga | 50 gramów | |
| Wymiar | 70,8*10,8*2cm | |
| Stabilność | MTBF≥10000h | |
|
|
