| Nazwa marki: | IWAVE |
| Numer modelu: | FPM-8416S |
| MOQ: | 2 rozdziały |
| Cena £: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |

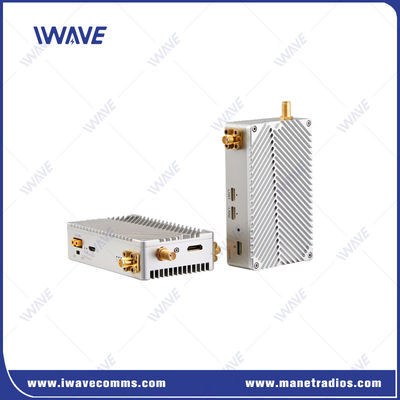

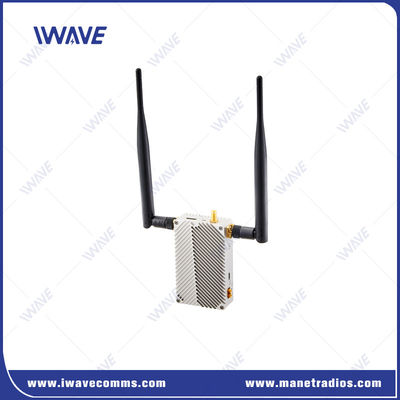

16 km SDI HDMI Full HD System cyfrowego przesyłania obrazu z telemetrią Mavlink
Opis
FPM-8416S Digital Image Transmission System to 14-16km pełna HD bezzałogowa linka wideo oparta na technologii COFDM.Przekazuje strumień wideo 1080P 30fps przy niskim opóźnieniu 80ms i strumień wideo 720P 60fps przy opóźnieniu 50msTechnologia IWAVE FHSS zapewnia, że pasma częstotliwości mają minimalne zakłócenia.
Oprócz strumienia wideo, łącze wideo drona FPM-8416S umożliwia również przesyłanie danych kontroli lotu w odległości do 16 km wraz ze strumieniem wideo.Dobrze działa z Pixhawk Mission Planner i QGround.
Jednostka powietrzna FPM-8416S ma zaledwie 130 gramów (4,6 oz).
Kluczowe cechy
● HDMI i SDI wejście i wyjście ● 1*100Mbps port Ethernet do transmisji danych TCPIP/UDP ● Telekomanda |  |
FPM-8416S Uav Video Link ma dwa dwukierunkowe porty seryjne do połączenia z Pixhawk.Więc można użyć FPM-8416S do jednoczesnego uzyskania wideo z drona i sterowania drona za pośrednictwem planera misji i QGround na ziemi.
● 800Mhz i 1,4G
Dwie opcje częstotliwości 800MHz i 1.4GHz, aby uniknąć zatłoczenia sygnału 2,4Ghz.
● Kodujące ortogonalne wielokrotne podziały częstotliwości (COFDM)
Skutecznie eliminuje zakłócenia wielościeżkowe w transmisji na duże odległości i umożliwia FPM-8416S łącze transmisji wideo drona ma silną stabilność na duże odległości.
● FHSS dla przeciwdziałania zakłóceniom
Jeśli chodzi o funkcję przesunięcia częstotliwości, zespół IWAVE ma swój własny algorytm i mechanizm.
W trakcie pracy nadajnik cyfrowy FPM-8416S będzie wewnętrznie obliczał i oceniał połączenie bieżące na podstawie takich czynników, jak moc sygnału otrzymanego RSRP, stosunek sygnału do hałasu SNR,i stopnia błędu bitów SERJeśli spełnione zostaną warunki oceny, wykonuje skok częstotliwości i wybierze optymalny punkt częstotliwości z listy.
● Przesyłanie szyfrowane
FPM-8416S UAV video link wykorzystuje AES128 do szyfrowania wideo, aby uniknąć przechwytywania strumienia wideo bez autoryzacji.
Różne porty
FPM-8416S cyfrowy dronowy link wideo jest wyposażony w port HDMI, port SDI,dwa porty LAN i jeden dwukierunkowy port seryjny, za pomocą którego użytkownicy mogą uzyskać strumień wideo w pełnym rozdzielczości i kontrolować lot za pomocą Pixhawk jednocześnie.
Zastosowanie
Bezprzewodowe nadajniki wideo dronowe są pilotem drona "oczu" dla krytycznych zastosowań, takich jak wywiad, nadzór i rozpoznanie, które muszą przesyłać żywe wideo HD w celu szybkiej reakcji.Poza tym..., nadajnik wideo COFDM dla dronów odgrywa również ważną rolę w przemyśle procesowym i górnictwie, dostarczaniu dronów, inspekcjach infrastruktury i pierwszych reagowaniach, aby umożliwić szybsze, bardziej wydajne podejmowanie decyzji.
Specyfikacja
| 800 MHz | 806~826 MHz | |
| 1.4 GHz | 1428~1448 MHz | |
| Przepustowość | 8MHz | |
| Moc RF | 00,6 Watt | |
| Zakres transmisji | 800 MHz: 16 km1400 MHz: 14 km | |
| Antenna | 800 MHz | TX: Omni Antenna/25cm Długość/ 2dbi RX: Omni Antenna/60cm Długość/6dbi |
| 1.4 GHz | TX: Omni Antenna / 35cm Długość / 3.5dbi RX: Omni Antenna/60cm Długość/5dbi | |
| Wskaźnik transmisji | 3 Mbps (HDMI lub SDI Video Stream, sygnał Ethernet i udostępnianie danych seryjnych) | |
| Poziom Baud | 115200bps ((regulowalne) | |
| Wrażliwość | -106@4Mhz | |
| Algorytm tolerancji błędów bezprzewodowych | Bezprzewodowa korekta błędów FEC/korekta błędów kodeków wideo | |
| Z końca na koniec opóźnienie | Opóźnienie szyfrowania + transmisji + dekodowania720P/60 <50 ms1080P/60 <80 ms | |
| Czas odbudowy linku | < 1s | |
| Modulacja | Połączenie górne QPSK/połączenie dolne QPSK | |
| Kompresja wideo | H.264 | |
| Przestrzeń kolorów wideo | 4:2:0 (opcja 4:2(2) | |
| Szyfrowanie | AES128 | |
| Czas rozpoczęcia | Piętnaście | |
| Władza | DC12V (7?? 18V) | |
| Interfejs | Interfejsy na Tx i Rx są takie same ●Wpis/wyjście wideo: Mini HDMI×1 ●Wpis/wyjście wideo: SDI ((SMA) × 1 ●Interfejs wejściowy zasilania×1 ●Interfejs anteny: SMA×2 ●Serial×1: (Prężność: +-13V(RS232), 0~3.3V(TTL) ●Ethernet: 100 Mbps x 3 | |
| Wskaźniki | ● Moc ● Połączenie bezprzewodowe ●Wskaźnik ustawienia | |
| Zużycie energii | Tx: 9W ((Max)) Rx: 6W | |
| Temperatura | ●Praca: -40 ~ + 85°C ● Przechowywanie: -55 ~ +100°C | |
| Wymiar | Tx/Rx: 93 x 55,5 x 23,5 mm | |
| Waga | Tx/Rx: 130 g | |
| Metalowy projekt obudowy | Technologia CNC/podwójna powłoka ze stopów aluminium | |
| Podwójna powłoka ze stopów aluminium | ||
| Pozostałe maszyny | ||
