| Nazwa marki: | IWAVE |
| Numer modelu: | FIM-2410 |
| MOQ: | 2 rozdziały |
| Cena £: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |
10 km dronowy nadajnik wideo do kamer HDMI i telemetrii
Wprowadzenie

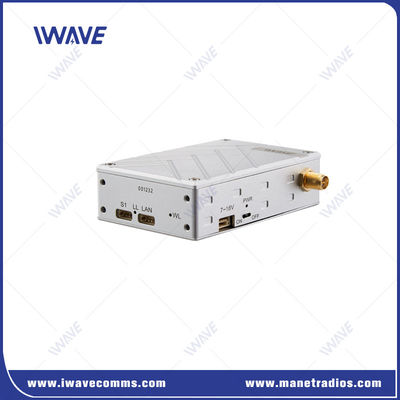

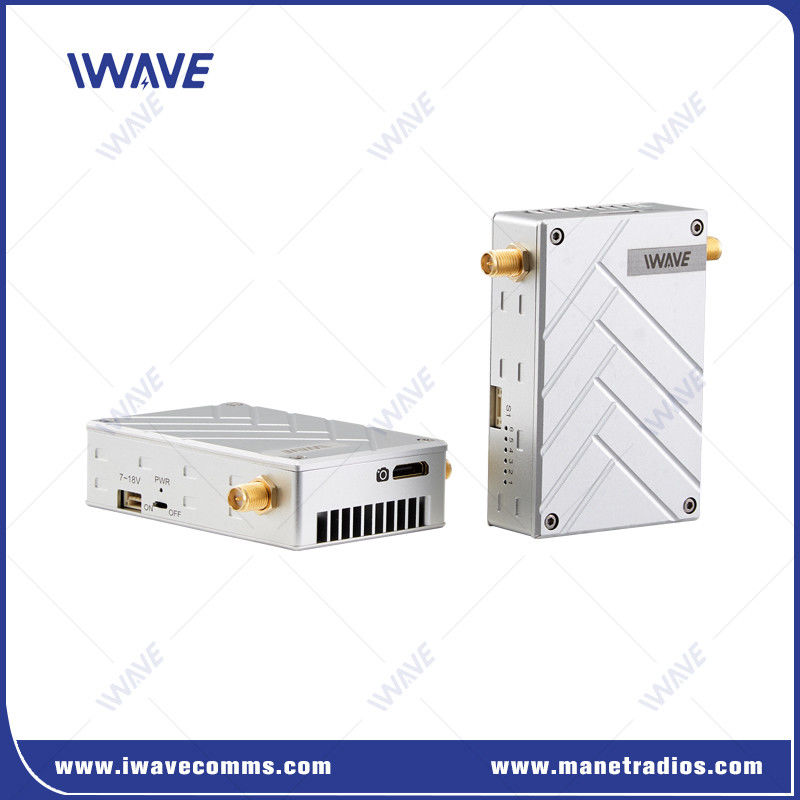

FIM-2410 to 10-kilometrowy nadajnik wideo drona do transmisji wideo w rozdzielczości HD w czasie rzeczywistym i danych telemetrycznych w zakresie 2,4 GHz.
Ponieważ wiele sygnałów bezprzewodowych nadawane są w pasmach 2,4 GHz, aby uniknąć zakłóceń,FIM-2410 wykorzystuje technologię TDD-COFDM i wysoką czułość w celu zapewnienia stabilnego połączenia bezprzewodowego w środowiskach miejskich i zatłoczonych.
Lekkie ((93 g) wbudowane dwukierunkowe łącze danych specjalnie zaprojektowane do umożliwienia autonomicznej obsługi dronów komercyjnych i przemysłowych.
Ma zaawansowany, własny mechanizm szyfrowania AES128 zapobiegający nieautoryzowanemu dostępowi do bezprzewodowego kanału wideo, i jest kompatybilny z szeroką gamą sterowników lotu,oprogramowanie misji i ładunki użyteczne.
Kluczowe cechy ● Specjalny algorytm umożliwia 12 km z lepszą jakością obrazu 1080P ● Łączy się z inteligentnymi monitorami za pośrednictwem HDMI do monitorowania wideo na żywo ● Krótkie opóźnienie od końca do końca 15-30 ms ● Wspiera nielicencjonowane pasma 2,3 GHz, 2,4 GHz i 2,5 GHz ● Odbiornik wideo HD i telemetryczny ● Wspiera Pixhawk2/cube/V2.4.8/4 i Apm 2.8 ● Wsparcie oprogramowania naziemnego: planista misji i QGround ● Komunikacja z użyciem dronów + przetwarzanie wideo i analityka ● Wbudowane dwukierunkowe połączenie danych dla autonomicznych bezzałogowych statków powietrznych i dronów ● Wsparcie interfejsu Ethernet TCPIP/UDP ● Technologia CNC wyposażona w podwójne obudowy ze stopu aluminium, dobrą odporność na uderzenia i rozpraszanie ciepła ● Temperatura pracy: -40°C+85°C ● Ogólne wymiary: 72*47x19 mm ● Waga: 93 g |
|
Cody ortogonalne dzielenia częstotliwości Multiplexing (COFDM)
Skutecznie wyeliminować zakłócenia wielościeżkowe, rozwiązać problem wydajności i poprawić niezawodność transmisji.
Niski opóźnienie z końca na koniec
● Opóźnienie od tx do rx mniejsze niż 33 ms.
● Kodujące entropię CABAC i wysoka prędkość kompresji gwarantują wysoką jakość wideo przy niskiej szybkości
● Każda ramka jest zakodowana do tego samego rozmiaru, aby zapewnić brak dodatkowego opóźnienia w kanale bezprzewodowym spowodowanego dużą ramką I.
● Ultra szybkie dekodowanie do silnika wyświetlania.
Długodystansowa komunikacja
Zaawansowana modulacja, alogrym FEC, PA o wysokiej wydajności i moduł ultrawrażliwego odbiornika RF, aby utrzymać stabilne i dalekosiężne połączenie bezprzewodowe między jednostką powietrzną a naziemną stacją sterowania.
Temperatura robocza -40°C~+85°C
Wszystkie chipy i elementy elektroniczne są specjalnie zaprojektowane z tolerancją przemysłową -40°C~85°C
Różne porty

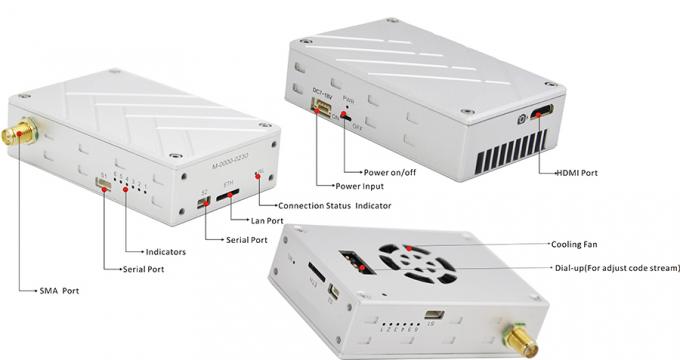

Przekaźnik wideo FIM-2410 UAV oferuje różne porty HDMI, LAN i dwa dwukierunkowe porty seryjne.Porty te umożliwiają przesyłanie danych wideo i telemetrii HD w odległości do 10 km między stacją naziemną a jednostką powietrzną.Port seryjny jest przeznaczony do użytku z Autopilotem Cube, Pixhawk 2/V2.4.8/4, Apm 2.8.
Zastosowanie
Drony z bezprzewodowym strumieniowaniem wideo w czasie rzeczywistym mają różne zastosowania w fotografii, nadzorowaniu, rolnictwie,ratowanie w przypadku klęsk żywiołowych i transport żywności w odległych lub trudnych obszarach miast.
Specyfikacja nadajnika wideo drona
| Częstotliwość | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz dla Twojej opcji |
| Wykrywanie błędów | LDPC FEC/Video H.264/265 Korekta superbłędu |
| Przekazywana moc RF | 1 Watt (od powietrza do ziemi 10-16 km) |
| Zużycie energii | TX: 10 watów |
| RX: 6 watów | |
| Szerokość pasma częstotliwości | 4/8MHz |
| Poziom opóźnienia | ≤ 15-25 ms |
| Wskaźnik transmisji | 3-5 Mbps |
| Bądź czuły | -100dbm@4Mhz, -95dbm@8Mhz |
| Przestrzeń kolorów wideo | Domyślny 4:2:0 |
| Antenna | 1T1R |
| Interfejs wejścia/wyjścia wideo | HDMI mini TX/RX lub przekształcić FFC w HDMI-A RX/TX |
| Format kompresji wideo | H.264+H.265 |
| Wskaźnik bitrate | Do 115200bps (regulacja oprogramowania) |
| Szyfrowanie | AES 128 |
| Odległość transmisji | Powietrze do ziemi 10-12 km |
| Czas uruchomienia | < 30 lat |
| Funkcja dwukierunkowa | Wspieranie danych wideo i dupleks jednocześnie |
| Dane | Wsparcie TTL |
| Zasilanie | Prąd stały 7- 18V |
| Interfejs | 1080P/60 HDMI Mini RX x1 |
| 100 Mbps Ethernet do USB / RJ45 w systemie Windows * 1 | |
| S1 TTL dwukierunkowy port seryjny x1 | |
| Wprowadzenie mocy x1 | |
| Światło wskaźnika | Status wejścia/wyjścia HDMI |
| Przekazywanie i odbieranie | |
| Status pracy planszy wideo | |
| Władza | |
| HDMI | HDMI mini/Flexible Flat Cable (FFC) |
| Zakres temperatury | Temperatura pracy: -40°C ~+ 85°C |
| Temperatura przechowywania: -55°C ~+ 100°C | |
| Projekt wyglądu | Technologia CNC/ podwójna powłoka ze stopu aluminium z wodoodporną konstrukcją |
| Wymiar | 72*47*19 mm |
| Waga | Tx: 93g/Rx: 93g |
Pakiet
|
|
