| Nazwa marki: | IWAVE |
| Numer modelu: | FDM-605PTM |
| MOQ: | 2 rozdziały |
| Cena £: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |
50 km 30 Mbps TCP UDP Punkt do wielopunktowego nadajnika i odbiornika dla dronów
Opis

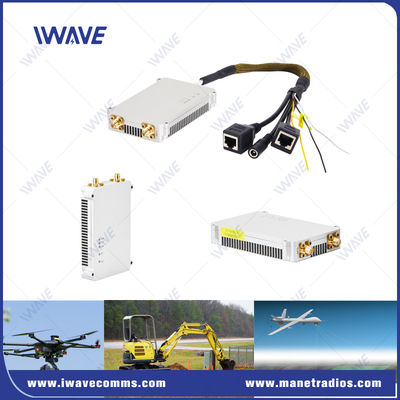

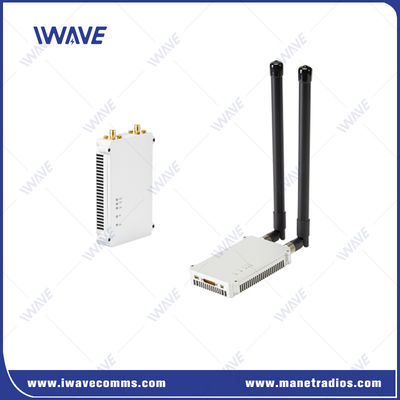

FDM-605PTM to płyta sieciowa typu point to multi-point dla zdalnych połączeń wideo i danych do ziemi.Specjalnie zaprojektowany dla drona/helikoptera/pojazdów o układzie dowolnym widowiskowym na 50 km podczas szybkiego przemieszczania się.
Inteligentna antena MIMO umożliwia FDM-605PTM dostarczanie w czasie rzeczywistym wideo HD i szerokopasmowego połączenia Ethernet z prędkością przesyłu 30 Mbps.
Posiada duże zalety w zastosowaniach do VTOL/drona z skrzydłem stałym/helikoptera bezprzewodowego z masą tylko 280 g.
W wersji 10W i 20W tworzy szyfrowane połączenie komunikacyjne dla roju dronów poza linią widzenia w złożonych środowiskach RF.
Kluczowe cechy
|
 |
Długodystansowa komunikacja wideo HD i niska opóźnienie
Oferuje 50 km powietrza do ziemi pełne HD video downlink z dwukierunkową transmisją danych dla VTOL / drona / śmigłowca.
Wykorzystując mniej niż 60 ms-80 ms opóźnienia na 150 km, dzięki czemu można zobaczyć i kontrolować, co się dzieje na żywo.
Automatyczna kontrola mocy
Moc przesyłania każdego węzła jest automatycznie regulowana i kontrolowana w zależności od jakości sygnału.
Wymagania w zakresie wykorzystania urządzeń do monitorowania częstotliwości
Produkt IWAVE IP MESH wewnętrznie oblicza i ocenia połączenie bieżącego na podstawie takich czynników, jak natężenie sygnału otrzymywanego RSRP, stosunek sygnału do hałasu SNR i współczynnik błędu bitowego SER.Jeśli spełnione zostanie jego warunek osądu, wykonuje przeskok częstotliwości i wybiera optymalny punkt częstotliwości z listy.
Jeśli stan bezprzewodowy jest dobry, przesunięcie częstotliwości nie zostanie wykonane, dopóki nie zostanie spełniony warunek osądu.
Automatyczne sterowanie punktami częstotliwości
Po uruchomieniu, będzie próbował połączyć się z wcześniej przechowywanymi punktami częstotliwości przed ostatnim wyłączeniem.automatycznie spróbuje wykorzystać inne dostępne punkty częstotliwości do wdrożenia sieci.
Zastosowanie
• Komunikacja między punktami na duże odległości
• Monitoring patrolu linii energetycznych i hydrologicznych
• Komunikacja awaryjna dla straży pożarnej, obrony granicznej i wojska
• Komunikacja morska, cyfrowe pole naftowe, tworzenie floty
Specyfikacja
|
Ogólne |
Wyroby mechaniczne |
||
| Technologia | Bezprzewodowe oparte na technologii dostępu TD-LTE | Wymagania | -20o do +55oC |
| Szyfrowanie | ZUC/SNOW3G/AES (128/256) Opcjonalne szyfrowanie warstwy 2 | Wymagania | 116*70*17 mm |
| DATUMS RATE | 30 Mbps | Tłuszcz | 100 g |
| CZUŚLIWOŚĆ | -103 dBm | ||
| Działalność | 50 km (od powietrza do ziemi) | Materiał | Srebro anodowane aluminium |
| Moduł | Punkt do wielu punktów | Własność | Na pokładzie |
| MIMO | 2x2 MIMO |
Elektryczność |
|
| Modulacja | QPSK, 16QAM, 64QAM | ||
| Władza RF | 33 dBm | Włókno | 12 V prądu stałego |
| WYPRZEDANIE | Od końca do końca: 60 ms-80 ms | Wykorzystanie energii elektrycznej | 11 watów |
| Anty-JAM | Automatyczne przesunięcie częstotliwości | ||
|
Częstotliwość |
Interfejsy |
||
| 1.4 GHz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | ETHERNET | 1xJ30 |
| 2.4 GHz | 2401.5-2481,5 MHz | ||
| Wprowadzenie mocy | 1xJ30 | ||
| Dane TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
ROZPRZEDNIK |
|
| Poziom elektryczny | 3.3V i kompatybilne z 2,85V |
| Dane z kontroli | RS232 |
| Stawka Baud | 115200bps |
| Tryb transmisji | Tryb przekazywania |
| Poziom priorytetowy | Większy priorytet niż port sieciowyKiedy transmisja sygnału zostanie zakończona, dane sterowania zostaną przesłane priorytetowo |
| Uwaga: 1Po pomyślnym połączeniu z siecią, każda jednostka FDM-605PTM może otrzymywać dane seryjne. 2Jeśli chcesz odróżnić wysyłanie, odbieranie i kontrolę, musisz sam zdefiniować format |
|
|
CZUŚLIWOŚĆ |
||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
