| Nazwa marki: | IWAVE |
| Numer modelu: | FD-615MT |
| MOQ: | 2 rozdziały |
| Cena £: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |

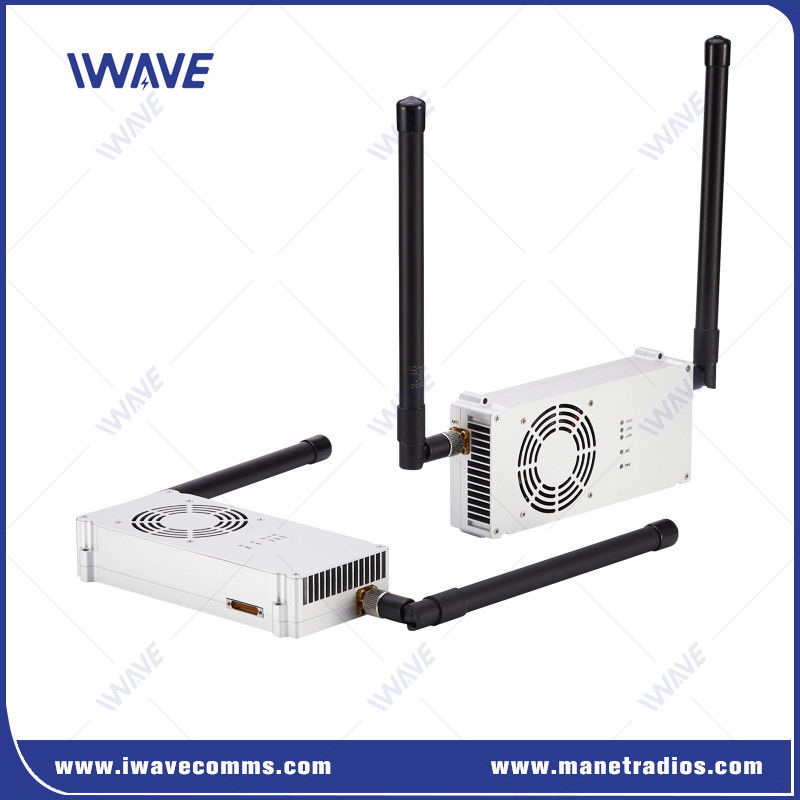

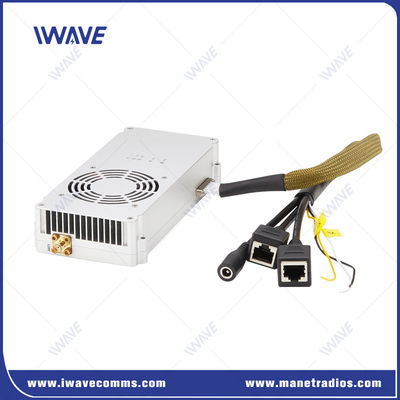

50KM Drone Długodystansowy TCPIP/UDP MIMO IP MESH Link
Wprowadzenie
FD-615MT 50KM dron długodystansowy TCPIP/UDP MIMO IP MESH link buduje bezcentralne, samoformujące się, samoadaptujące się i samozdrowiające się dynamiczne routing/
automatyczna sieć sieciowa sieci sieciowej, umożliwiająca dynamiczne routingi, wielokrotne przesyłanie wideo HD,Wielokanalizowanie danych i wierność głosu między różnymi węzłami tej samej sieci w złożonych aplikacjach.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
Posiada duże zalety w zastosowaniach do VTOL/drona z skrzydłem stałym/helikoptera bezprzewodowego z masą tylko 280 g.
W wersji 10W i 20W tworzy szyfrowane połączenie komunikacyjne dla roju dronów poza linią widzenia w złożonych środowiskach RF.
Kluczowe cechy
Został zaprojektowany w oparciu o standard komunikacji bezprzewodowej TD-LTE, OFDM i technologie MIMO.Sieć automatycznie zmienia trasy w zależności od takich czynników jak liczba odbiorców i środowisko kanału.
Oferuje 50 km powietrza do ziemi pełne HD video downlink z dwukierunkową transmisją danych dla VTOL / stałego skrzydła dron / helikopter.abyś mógł zobaczyć i kontrolować to, co dzieje się na żywo.
Produkt IWAVE IP MESH wewnętrznie oblicza i ocenia połączenie bieżącego na podstawie takich czynników, jak natężenie sygnału otrzymywanego RSRP, stosunek sygnału do hałasu SNR i współczynnik błędu bitowego SER.Jeśli spełnione zostanie jego warunek osądu, będzie wykonywał przesunięcie częstotliwości i wybierał optymalny punkt częstotliwości z listy. Czy wykonywać przesunięcie częstotliwości zależy od stanu bezprzewodowego.przesunięcie częstotliwości nie zostanie wykonane, dopóki nie zostanie spełniony warunek oceny.
Po uruchomieniu, będzie próbował połączyć się z wcześniej przechowywanymi punktami częstotliwości przed ostatnim wyłączeniem.automatycznie spróbuje wykorzystać inne dostępne punkty częstotliwości do wdrożenia sieci.
Moc przesyłania każdego węzła jest automatycznie regulowana i kontrolowana w zależności od jakości sygnału. |
|
Zastosowanie
Komunikacja dalekobieżna MESH
Monitorowanie patrolu linii energetycznych i hydrologicznych
Komunikacja awaryjna dla straży przeciwpożarowej, obrony granicznej i wojska
Komunikacja morska, cyfrowe pole naftowe, tworzenie floty
Specyfikacja
| CZUŚLIWOŚĆ | ||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Ogólne | Wyroby mechaniczne | ||
| Technologia | MESH oparty na standardzie technologii TD-LTE | Temperatura | -20o do +55oC |
| Szyfrowanie | ZUC/SNOW3G/AES (128/256) Opcjonalne szyfrowanie warstwy 2 | ||
| Wskaźnik danych | 30 Mbps (połączenie w dół) | Wymiar | 116*70*17 mm |
| Wrażliwość | 10 MHz/-103 dBm | Waga | 190 g |
| Zakres | 50 km (od powietrza do ziemi) NLSO 3km-10km (od ziemi do ziemi) (Zależy od rzeczywistego środowiska) |
Materiał | Srebro anodowane aluminium |
| Węzeł | 16 węzłów | Wstawianie | Zmontowane w pojeździe/na pokładzie |
| Modulacja | QPSK, 16QAM, 64QAM | ||
| MIMO | 2x2 MIMO | Władza | |
| Środki przeciwzablokowania | Automatyczne przesunięcie częstotliwości | ||
| Moc RF | 10 watów | Wpływ napięcia | Prąd stały 24V±10% |
| Poziom opóźnienia | Przekaz jednego skoku ≤ 30 ms | Zużycie energii | 30 watów |
|
Częstotliwość |
Interfejs |
||
| 1.4 GHz | 1420-1530 MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| Uwaga: pasma częstotliwości obsługuje dostosowane | Wprowadzenie mocy | 1 x J30 | |
| Dane TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
| Jak się czujesz? | |
| Poziom elektryczny | 3.3V i kompatybilne z 2,85V |
| Dane z kontroli | TTL |
| Stawka Baud | 115200bps |
| Tryb transmisji | Tryb przekazywania |
| Poziom priorytetowy | Większy priorytet niż port sieciowyKiedy transmisja sygnału zostanie zakończona, dane sterowania zostaną przesłane priorytetowo |
| Uwaga:1Po pomyślnym połączeniu w sieci węzeł FD-615MT może otrzymywać dane seryjne. 2Jeśli chcesz odróżnić wysyłanie, odbieranie i sterowanie, możesz zdefiniować format. |
|

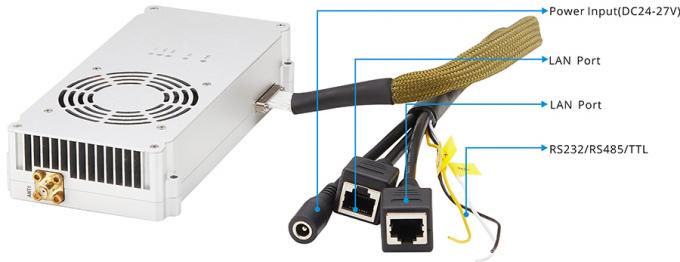

Definicja interfejsu
|
|
