| Nazwa marki: | IWAVE |
| Numer modelu: | FIM-2450 |
| MOQ: | 2 rozdziały |
| Cena £: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |

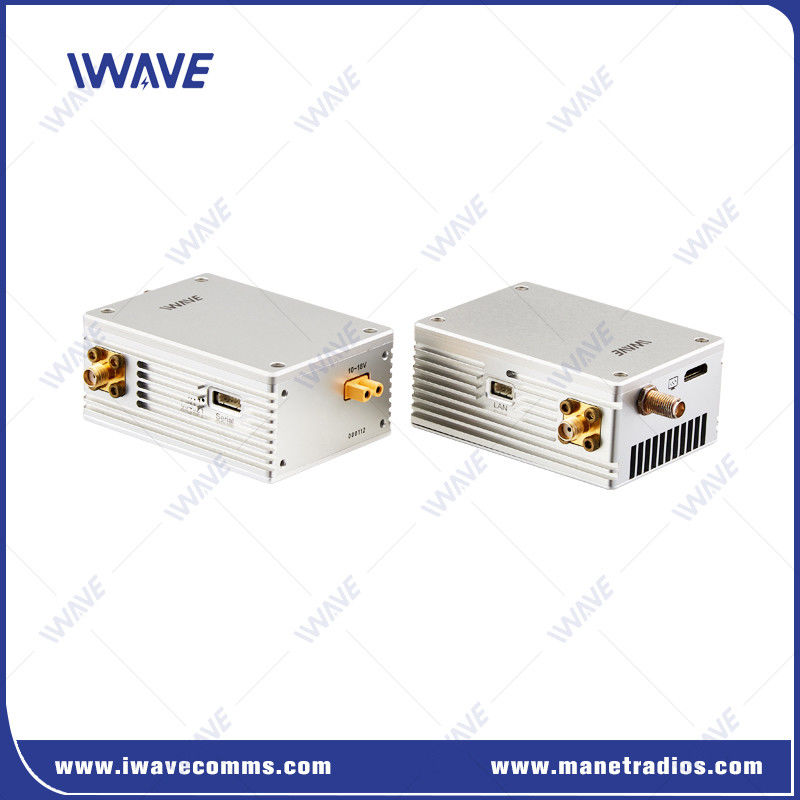

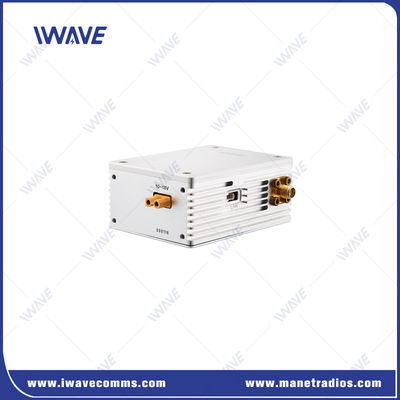

50 km Wielkiego zasięgu HDMI i SDI Drone Video Transmitter i Serial Data Downlink
Opis
IWAVE FIM-2450 drona HDMI i SDI nadajnik wideo i seryjny łącze danych dołu zapewnia solidne kanały wideo i sterowania dla dużych dronów ((VTOL / Drona z skrzydłami stałymi) z wejściem wideo HDMI, SDI i IP.Dostarcza wideo w pełnej rozdzielczości HD i dane kontroli lotu MAVLINK bezprzewodowa komunikacja komórkowa bez żadnej infrastruktury przez 50 km.
nadajnik kamery drona FIM-2450 oparty jest na zaawansowanej technologii TDD-COFDM,który zapewnia FIM-2450 możliwość obsługi wysokiej przepustowości do 6 Mbps w kanale wideo i wyższą wytrzymałość w kanale sterowania, gdy odległość wynosi 50 km.
FIM-2450 waży tylko 160 gramów.
Kanał wideo można łatwo podłączyć za pośrednictwem interfejsu HDMI, interfejsu SDI i interfejsu Ethernet.
Kluczowe cechy
|
• Dual Tx anteny i Dual Rx anteny. • Wysoce wydajne kodowanie H.264+H.265/FPGA |
 |
800Mhz i 1,4G
Wielkiego zasięgu nadajnik wideo drona FIM-2450 wykorzystuje zakres częstotliwości od 806 do 826 MHz i 1428-1448 MHz w celu uniknięcia zakłóceń systemów sterowania statkiem powietrznym, które są zwykle 2,4 GHz.
FHSS dla przeciwdziałania zakłóceniom
Automatyczny częstotliwości skokowe rozprzestrzenianie widma (FHSS) wybierze najlepszy dostępny kanał do wykorzystania w celu przeciwdziałania zakłóceniom.
Wprowadzenie kamery SDI/HDMI/IP
Wejście wideo: port Ethernet do kamery IP, mini port HDMI do kamery HDMI i port SMA do kamery sdi.
Wyjście wideo: HDMI, SDI i Ethernet.
Kontrola lotu
FIM-2450 ma dwa pełne dupleksy seryjne porty. Są one w stanie bezprzewodowo przesyłać sygnał sterujący do kontrolera lotu zamocowanego na UAV.4.8/4, Apm2.8, itp. Wsparcie oprogramowania naziemnego Mission Planner i QGround.
Przekaz szyfrowany
FIM-2450 dron cyfrowy nadajnik wideo wykorzystuje AES128 do szyfrowania wideo, aby zapewnić, że nikt nieuprawniony nie będzie w stanie przechwycić Twojego strumienia wideo.
Zastosowanie
Drone Video downlink jest do przesyłania wideo dokładnie i szybko z jednego miejsca do drugiego, aby ludzie na ziemi jasno zobaczyć, co dzieje się w czasie rzeczywistym.Przekaźnik wideo drona znany jest również jako "oczy" dronówOdgrywa on istotną rolę w sytuacjach kryzysowych, takich jak inspekcja rurociągów ropopochodnych, inspekcja wysokiego napięcia, monitorowanie pożarów lasów itp.Ludzie na ziemi mogą szybko reagować, gdy zdarzy się nagły wypadek..
Specyfikacja
| Częstotliwość | 800 MHz | 806~826MHz |
| 1.4 GHz | 1428~1448MHz | |
| Przeciwdziałanie zakłóceniom | Skakanie częstotliwości | |
| Przepustowość | 8MHz | |
| Moc RF | 2W | |
| Zakres transmisji | 50 km | |
| Stawka daty | 6Mbps (wideo, Ethernet i dane seryjne) Najlepszy strumień wideo: 2,5Mbps | |
| Poziom Baud | 115200 | |
| Wrażliwość na Rx | - 104 dBm. | |
| Algorytm tolerancji błędów bezprzewodowych | Bezprzewodowa korekta błędów FEC/korekta błędów kodeków wideo | |
| Opóźnienie wideo | Całkowita opóźnienie kodujące + przesyłające + dekodowanie 720P/60 < 50 ms 720P/30 < 40 ms 1080P/60 < 80 ms 1080P/30 <50 ms |
|
| Czas odbudowy linku | < 1s | |
| Modulacja | Połączenie górne QPSK/połączenie dolne QPSK | |
| Format kompresji wideo | H.264 | |
| Przestrzeń kolorów wideo | 4:2:0 (opcja 4:2(2) | |
| Szyfrowanie | AES128 | |
| Czas rozpoczęcia | Piętnaście | |
| Władza | DC-12V (718V) | |
| Interfejs | Interfejsy na Tx i Rx są takie same1*Wpis/wyjście wideo: Mini HDMI 1* Wprowadzenie/wyjście wideo: SMA ((SDI) 1*Interfejs wejścia mocy 2*Interfejs anteny: SMA 2*Seryjne (3.3VTTL) 1*LAN (100Mbps) |
|
| Wskaźniki | Wskaźnik stanu połączenia bezprzewodowego | |
| Zużycie energii | Tx: 17W(Max)Rx: 16W | |
| Temperatura | Praca: -40 ~ + 85°CZachowanie: -55 ~ + 100°C | |
| Wymiar | Tx/Rx:730,8 x 54 x 31 mm(nie obejmuje SMA i wtyczki zasilania) | |
| Waga | Tx/Rx: 160 g | |
| Metalowy projekt obudowy | Rzemiosło CNC | |
| Podwójna powłoka ze stopów aluminium | ||
| Przewodzące urządzenia anodowe | ||
|
|
