| Nazwa marki: | IWAVE |
| Numer modelu: | FDM-660X |
| MOQ: | 2 |
| Cena £: | negotiable |
| Czas dostawy: | 5-10 dni |
| Warunki płatności: | T/T, L/C, D/P |

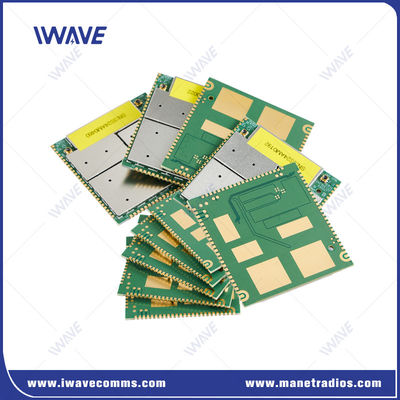

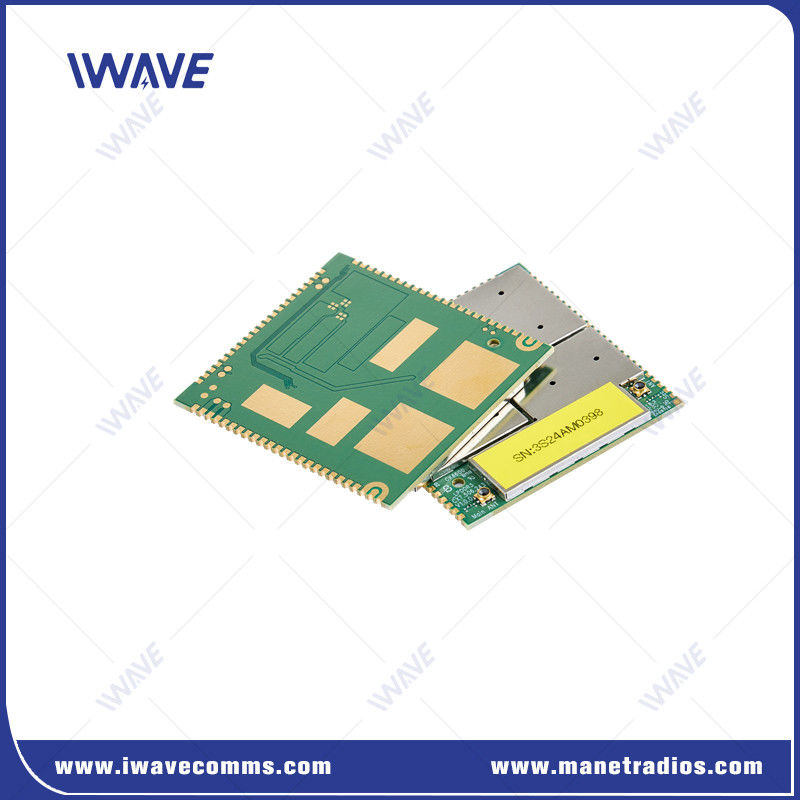

Moduł radiotelemetrii dalekiego zasięgu z częstotliwością przeskoku w zakresie spektrum
Wprowadzenie
Rozwiązanie bezprzewodowe SoC IP dla UAV, dronów, UGV i robotyki oraz jego pErformance zapewnia immunitet wielościeżkowy, co powoduje szybki i stały przepuszczalność na imponujące odległości!
FDM-660X Digital Data Link to miniaturowe rozwiązanie bezprzewodowe OEM w trójpasmowym zakresie 800 MHz + 1,4 GHz + 2,4 GHz, które zapewnia przepustowość i zasięg potrzebny do złożonych aplikacji o dużym zużyciu danych.FDM-660X posiada FHSS, aby osiągnąć solidną wydajność RFMiniaturowa, lekka i solidna konstrukcja pozwala modułowi FDM-660X PTMP SoC być idealnym kandydatem do zastosowań wrażliwych na rozmiar.zdolności długiego zasięgu FDM-660X umożliwiają wysokiej jakości bezprzewodową komunikację wideo i telemetryczną.
ZaletyRozwiązanie IP bezprzewodowego SoC(FDM-660X):
Elastyczne wsparcie częstotliwości:FDM-660X działa w pasmach 800 MHz, 1,4 GHz i 2,4 GHz, obejmując łącznie 120 MHz widma..
Zwiększone zabezpieczenie przed zakłóceniami i ograniczanie zakłóceń:Dzięki wykorzystaniu technologii OFDM i MIMO oraz modulacji adaptacyjnej nadajniki te są zaprojektowane w taki sposób, aby działały optymalnie nawet w trudnych środowiskach o wysokiej częstotliwości zakłóceń.
Dostosowywalne opcje kanału:FDM-660X umożliwia użytkownikom wybór z różnych szerokości pasma kanału (1.4Mniejsze szerokości pasma zapewniają dłuższy zasięg kosztem mniejszej przepustowości danych.
Rozszerzony zasięg komunikacji:W rzeczywistym świecieFDM-660Xoferuje niezawodną łączność do 20 km, co sprawia, że nadaje się do komunikacji dalekosiężnej.
Minimalne opóźnienie:Wykorzystując ultraniezawodny kanał o niskim opóźnieniu (URLLC),FDM-660Xzapewnia komunikację o niskim opóźnieniu poprzez oddzielenie danych wideo od sygnałów dowodzenia i sterowania, zapewniając nieprzerwane wideo i płynne działanie robotyki.
Bezproblemowy roaming:Wyposażony w technologię zapobiegania zderzeniom,FDM-660Xzapewnia stabilną łączność dla szybko poruszających się robotów naziemnych, takich jak autonomiczne roboty ruchome (AMR) i czworonożne, nawet w środowiskach o szybkim tempie.
SpecyfikacjaRozwiązanie IP bezprzewodowego SoC
| Przekazywanie | Urządzenie pozyskiwania obrazu modułu sterowania głównego do pozyskiwania i kodowania danych | Kamera |
| Główny moduł sterowania wysyła zakodowane dane do FD-610X za pośrednictwem interfejsu USB lub HSIC | Fizyczny interfejs USB/HISC, logicznie wirtualny na karcie sieciowej | |
| FD-610X wysyła zakodowane dane obrazu do odbiorcy przez interfejs powietrzny. | ||
| Otrzymywanie | Odbiornik FD-610X otrzymuje zaszyfrowane dane obrazu, a następnie przejrzyście przesyła je do głównego modułu sterowania. | |
| FD-610X wysyła dane do głównego modułu sterowania za pomocą interfejsu USB lub HSIC. | Fizyczny interfejs USB/HISC, logicznie wirtualny na karcie sieciowej | |
| Po otrzymaniu danych przez główny moduł sterowania wykonuje on dekodowanie i wyświetlanie obrazu. | ||
| Rozmiar PCB | 430,40*45,00*3,00 mm | |
| RF | Częstotliwość | 2.4Ghz: 2401.5-2481,5 MHz |
| 1.4Ghz: 1427,9-1467,9MHz | ||
| 800 MHz: 806-826 MHz | ||
| Moc RF | 25 dBm | |
| Wrażliwość (Dostęp) |
2.4Ghz ((24415 kanał) 20Mhz:-99 dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
Dostęp |
| 1.4Ghz ((14379 kanał) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
Dostęp | |
| 800Mhz ((8160 kanał) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
Dostęp | |
| Interfejs | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 wysokiej prędkości | |
| USA | USB 2.0 wysokiej prędkości | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenna | 2 |
Częste pytania
1Jeśli chodzi o częstotliwość, do testowania użyjemy 2,4 GHz.Z tego co wiem, ta jednostka nie ma PA..
Jasne. Wsparcie.
2Jeśli kupię próbkę próbną bez płyty PA, jaki zakres dostanę i czy możliwe jest dodanie PA później?
Jakiego zasięgu potrzebuje pan próbki?
Możemy zaoferować zasięg 1 ~ 150 km modułu łącza. Możesz dodać PA później, jeśli chcesz. Min 15 km i maks 150 km koszt modułu jest inny.
Moduł może przesyłać sygnał przez 150 km z 10-watowym PA, aby zwiększyć sygnał.
Jeśli kupisz jeden moduł zasięgu 15 km, nawet ty plus PA, zasięg wynosi prawie 15 ~ 17 km.
|
|
