| Nazwa marki: | IWAVE |
| Numer modelu: | FDM-660X |
| MOQ: | 2 |
| Cena £: | negotiable |
| Czas dostawy: | 5-10 dni |
| Warunki płatności: | T/T, L/C, D/P |

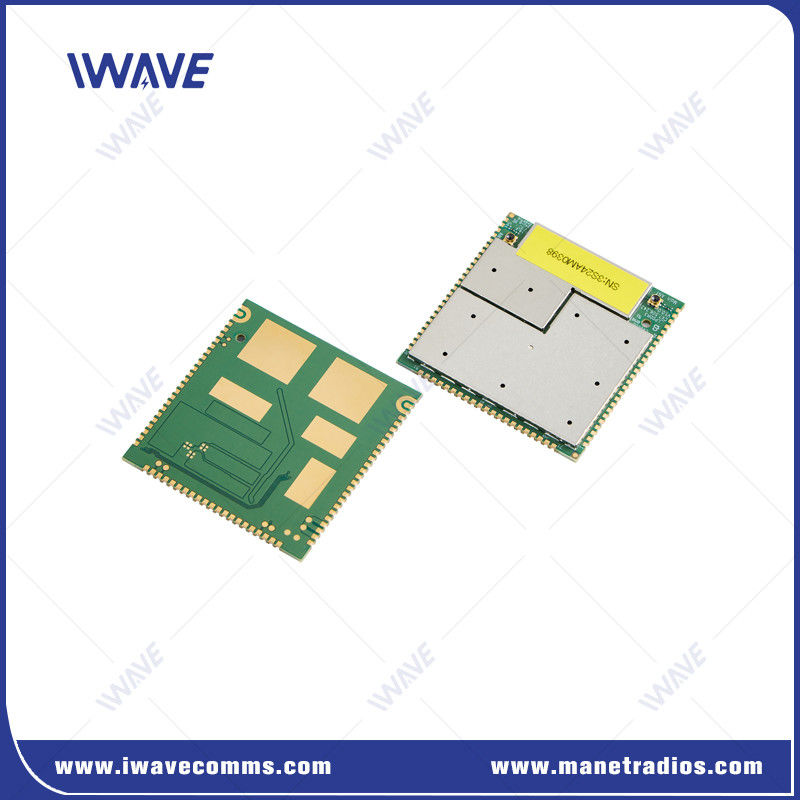

TDD OFDM Dwu-Way Wireless Video Data RC Control Link SDR Module Board
Wprowadzenie
Wykorzystując zaawansowaną topologię gwiazd IP i szybkie przesyłanie częstotliwości, FDM-6800 wyróżnia się w wymagających środowiskach.jest doskonale odpowiedni do szerokiego zakresu zastosowań, w tym systemów załogowych i bezzałogowych, jak również zastosowań zarówno komercyjnych, jak i taktycznych.
IWAVE specjalizuje się w opracowywaniu rozwiązań sieciowych bezprzewodowych klasy przemysłowej, ze szczególnym uwzględnieniem technologii sieciowych i point-to-multipoint dla systemów robotycznych.radio bezprzewodowe dalekiego zasięgu są przeznaczone do różnych zastosowań, w tym UAV, UGV, AMR, mobilna robotyka, zespoły podłączone oraz sektory rządowe/obrony.IWAVE umożliwia użytkownikom rozwiązywanie złożonych wyzwań poprzez budowę dostosowalnych sieci komunikacyjnych z bezzałogowymi systemami.
ZaletyModuł SDR(FDM-660X)
|
Wsparcie mistrza-niewolnika:Jeden węzeł główny może zarządzać do32węzły niewolnicze. Komunikacja powietrze-ziemian: zapewnia do 20 km bezprzewodowego przesyłania danych wideo, MAVLink i telemetrii. Przekaz poza linią widzenia (NLOS):przesyłanie mobilne w przestrzeni 1-3 km w środowiskach NLOS. Przeciwdziałanie zakłóceniom:Funkcje Frequency Hopping Spread Spectrum (FHSS) w zakresie i w różnych pasmach częstotliwości w celu odporności na zakłócenia. Trój-Wsparcie zespołu: Wybieralne pasma częstotliwości w800 MHz i 1,4 GHz i 2,4 GHz. Uniwersalne interfejsy:Zawiera RJ45, TTL, RS232, RS485, RS422 i SBUS (przystosowany). Radio zdefiniowane oprogramowaniem (SDR):Intuicyjna obsługa oparta na stronie internetowej dla łatwości obsługi i zarządzania. Oprogramowanie do monitorowania sieci:Monitoring w czasie rzeczywistym SNR, RSSI, topologii węzłów i odległości między węzłami. |
 |
Specyfikacja modułu telemetrycznego
| Przekazywanie | Urządzenie pozyskiwania obrazu modułu sterowania głównego do pozyskiwania i kodowania danych | Kamera |
| Główny moduł sterowania wysyła zakodowane dane do FD-610X za pośrednictwem interfejsu USB lub HSIC | Fizyczny interfejs USB/HISC, logicznie wirtualny na karcie sieciowej | |
| FD-610X wysyła zakodowane dane obrazu do odbiorcy przez interfejs powietrzny. | ||
| Otrzymywanie | Odbiornik FD-610X otrzymuje zaszyfrowane dane obrazu, a następnie przejrzyście przesyła je do głównego modułu sterowania. | |
| FD-610X wysyła dane do głównego modułu sterowania za pomocą interfejsu USB lub HSIC. | Fizyczny interfejs USB/HISC, logicznie wirtualny na karcie sieciowej | |
| Po otrzymaniu danych przez główny moduł sterowania wykonuje on dekodowanie i wyświetlanie obrazu. | ||
| Rozmiar PCB | 430,40*45,00*3,00 mm | |
| RF | Częstotliwość | 2.4Ghz: 2401.5-2481,5 MHz |
| 1.4Ghz: 1427,9-1467,9MHz | ||
| 800 MHz: 806-826 MHz | ||
| Moc RF | 25 dBm | |
| Wrażliwość (Dostęp) |
2.4Ghz ((24415 kanał) 20Mhz:-99 dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
Dostęp |
| 1.4Ghz ((14379 kanał) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
Dostęp | |
| 800Mhz ((8160 kanał) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
Dostęp | |
| Interfejs | UAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 wysokiej prędkości | |
| USA | USB 2.0 wysokiej prędkości | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenna | 2 |
Częste pytania
1Ile prądu ściąga moduł?
Zużycie energii wynosi około 4 W.
Prąd równa się zużyciu energii podzielonej przez napięcie zasilania
4 / 12 = 0,33A, jeśli używasz zasilania 12-woltowego.
2Potrzebuję modułu transmisji danych bezprzewodowych w zakresie 150 km, w którym zakresie częstotliwości jest lepiej?
Istnieją dwie wersje w różnym zakresie częstotliwości.
Zakres częstotliwości pierwszej wersji wynosi od 1420 MHz do 1530 MHz, z szerokością częstotliwości 110 MHz dla FHSS.
Zakres częstotliwości drugiej wersji wynosi od 806 MHz do 826 MHz lub 1420 MHz do 1530 MHz, przy czym szerokość częstotliwości dla FHSS wynosi tylko 20 MHz lub 40 MHz.
Nasz inżynier polecił wybrać pierwszą wersję, ponieważ może dostarczać częstsze punkty do wyboru, gdy sygnał jest słaby lub zakłócony.
|
|
