| Nazwa marki: | IWAVE |
| Numer modelu: | FD-680X |
| MOQ: | 2 |
| Cena £: | negotiable |
| Czas dostawy: | 5-10 dni |
| Warunki płatności: | T/T, L/C, D/P |
Przesyłacz danych wideo i telemetrii o częstotliwości skokowej dla systemów bezzałogowych
Wprowadzenie
Systemy bezzałogowe FDM-680X są zbudowane na zaawansowanej architekturze FPGA 2.0, zawierającej technologie wielofale, ultra szerokopasmowe i szybkiego skakania częstotliwości.Ma możliwości podwójnego odbierania i podwójnego przesyłania MIMO (Multiple Input Multiple Output)System ten zapewnia solidne połączenie bezprzewodowe zarówno dla pojazdów mobilnych, jak i platform bezzałogowych,zapewnienie nieprzerwanej komunikacji nawet podczas manewrów dużych prędkości do 300 km/h.

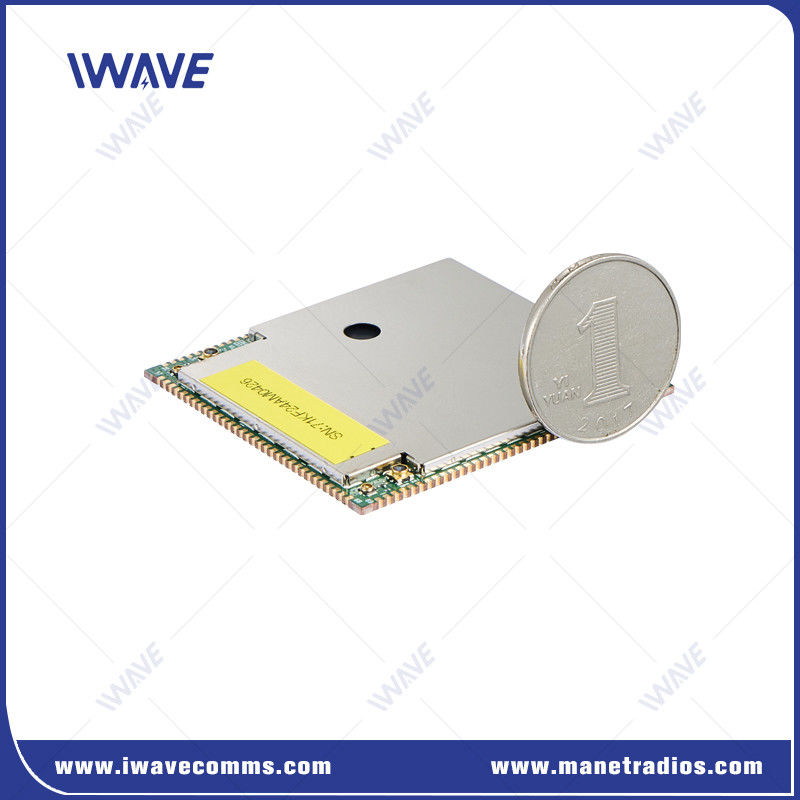

52*46*2,9 mm czyni go najmniejszym modułem szerokopasmowym OEM i idealnym kandydatem do integracji systemu z małymi systemami bezzałogowymi, aby działać w trudnych środowiskach,jak inspekcja wnętrz budynków lub tuneli.
ZaletySystemy bezzałogowe
|
Charakterystyka sieci bezprzewodowej |
Bezpieczeństwo | Charakterystyka układu przesyłowego | Charakterystyka warstwy fizycznej |
|
|
|
|
Zastosowanie
Bezzałogowe pojazdy powietrzne (UAV)
Bezzałogowe pojazdy naziemne (UGV)
Autonomiczne statki powierzchniowe (ASV)
Zarządzanie flotą robotów
Sieci reagowania w sytuacjach awaryjnych
Militarne sieci taktyczne
Miejscowość inteligentna
Połączone zespoły w odległych środowiskach
Przemysłowe IoT (IIoT)
Komunikacja między pojazdem a wszystkim (V2X)
Drony w roju
SpecyfikacjaBezprzewodowy SOC
|
Funkcje |
Opis |
Szczegóły |
|
Rozmiar PCB |
460,58 ± 0,15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
|
RF |
Częstotliwość |
1.4 GHz: 1420-1530 MHz |
|
600 MHz: 566-678 MHz |
||
|
Poziom mocy RF |
Wykorzystanie urządzeń do monitorowania i monitorowania: |
|
|
23dBm±2 ((600MHz) |
||
|
Wrażliwość |
1 Mbps |
1.4Ghz ((14700 punkt częstotliwości) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96 dBm |
|
600Mhz ((6200 punktów częstotliwości) 20 MHz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 punkt częstotliwości) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85 dBm |
|
|
600Mhz ((6200 punktów częstotliwości) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Interfejs |
UART |
3 |
|
HSIC |
USB 2.0 wysokiej prędkości |
|
|
USB |
USB 2.0 wysokiej prędkości |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenna |
2 |
|
|
Władza |
VSYS |
3.7V~4.35V (sugeruje się 4V) |
|
D1V8A |
1.8V Prąd wyjściowy |
|
|
D2V85A |
2.85V Prąd wyjściowy |
|
|
VCC_D3V3 |
3.3V Prąd wyjściowy |
|
|
5V_FEM |
Wyposażenie w układ RF PA |
|
|
Węzeł master-slave |
Konfiguracja węzła centralnego |
Każdy węzeł w sieci może być skonfigurowany jako węzeł główny. |
|
Wskaźnik danych |
Wszystkie węzły udostępniają współczynnik przepustowości danych systemu łącza górnego i dolnego |
|
|
Pojemność |
Wspiera liczbę węzłów sieciowych N≥2 i do 64 węzłów serwisowych lub 63 węzłów stanu IDLE. |
|
|
Tryb komunikacji |
Każdy węzeł w sieci może być skonfigurowany jako węzeł główny. |
|
|
Wszystkie węzły udostępniają współczynnik przepustowości danych systemu łącza górnego i dolnego |
||
|
Dostęp |
Wspieranie wielu węzłów niewolniczych do dostępu do sieci jednocześnie. |
|
|
Wskaźnik danych |
Wszystkie węzły niewolnicze i węzły mistrzowskie dzielą pracę szerokość pasma w jednym kierunku. równoległe w górnym i dolnym zakresie (20Mhz, nie mniej niż 100Mbps) |
|
|
Status połączenia |
Wszystkie węzły w sieci pozostają połączone przez cały czas. |
|
|
Kontrola mocy |
Adaptacyjna regulacja mocy nadawczej. |
|
|
Rozruch. |
Zarówno węzeł głównego, jak i węzeł niewolnika obsługują wstępne ustawienia |
|
|
Moc stała |
Konfiguracja zasilania stałego (wyłącznie zmiana węzła głównego) |
|
|
Stała częstotliwość |
Konfiguracja częstotliwości blokowania |
|
|
|
