| Nazwa marki: | IWAVE |
| Numer modelu: | FDM-6802PTM |
| MOQ: | 2 rozdziały |
| Cena £: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Warunki płatności: | L/C, D/P, T/T |
50 km 100 Mbps TCP UDP IP cyfrowy łącze danych dla dronów
Opis

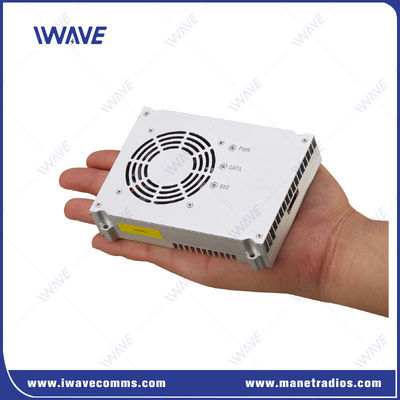

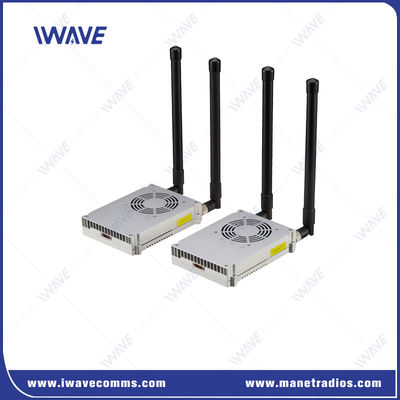

FDM-6802PTMjest to płyta sieciowa punkt-punktowa dla zdalnych połączeń wideo i danych do ziemi.Specjalnie zaprojektowany dla drona/helikoptera/pojazdów o układzie dowolnym widowiskowym na 50 km podczas szybkiego przemieszczania się.
Inteligentna antena MIMO umożliwia FDM-6802PTM dostarczanie w czasie rzeczywistym wideo HD i szerokopasmowego połączenia Ethernet z prędkością transmisji 100 Mbps.
Posiada duże zalety w zastosowaniu do VTOL/drona z skrzydłami stałymi/helikoptera bezprzewodowego przesyłania z wagą zaledwie 273 g.
Kluczowe cechy
|
|
Długodystansowa komunikacja wideo HD i niska opóźnienie
Oferuje 50 km powietrza do ziemi pełne HD video downlink z dwukierunkową transmisją danych dla VTOL / drona / śmigłowca.
Mają mniej niż 60-80 ms opóźnienia na 50 km, dzięki czemu można zobaczyć i kontrolować to, co dzieje się na żywo.
Automatyczna kontrola mocy
Moc przesyłania każdego węzła jest automatycznie regulowana i kontrolowana w zależności od jakości sygnału.
Transmisja danych i wideo HD:Zapewnia stabilne i bezpieczne połączenia komunikacyjne do transmisji wideo, telemetrii i kontroli.
Dynamiczne środowiska sieciowe:Idealne dla szybko zmieniających się, wymagających środowisk bezprzewodowych.
Zastosowanie przemysłowe i taktyczne:Wspiera aplikacje w dronach, pojazdach autonomicznych i innych krytycznych systemach wymagających solidnej komunikacji dalekosiężnej.
Specyfikacja
|
Ogólne |
Bezprzewodowe |
|||
|
Technologia |
Bezprzewodowe oparte na standardach technologii TD-LTE |
Komunikacja |
1T1R |
|
|
Transmisja wideo |
Transmisja wideo HD 1080p, H.264/H.265 adaptacyjna |
Przekazywanie danych IP |
Wspiera transmisję danych na podstawie pakietów IP |
|
|
Szyfrowanie |
ZUC/SNOW3G/AES(128) Opcjonalna warstwa-2 |
Połączenie danych |
Komunikacja pełno-dupleksowa |
|
|
Wskaźnik danych |
Maksymalnie 100 Mbps ((Uplink i Downlink) |
Wskaźnik wzrostu i spadku |
2D3U/3D2U/4D1U/1D4U |
|
|
Zakres |
UGV: 5-10KM Ziemia do ziemi ((LOS) |
Automatyczny łańcuch odbudowy |
Automatyczne przywrócenie połączenia po awarii połączenia/ ponowne wdrożenie sieci po awarii połączenia |
|
|
Pojemność |
64 węzły |
CZUŚLIWOŚĆ |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Siła przenośna |
2 waty |
10 MHz |
-100 dBm |
|
|
Poziom opóźnienia |
Opóźnienie interfejsu powietrznego < 30 ms |
5 MHz |
-96 dBm |
|
|
Modulacja |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Przeciwdziałanie zakłóceniom |
Przesunięcie częstotliwości i modulacja adaptacyjna |
10 MHz |
-100 dBm |
|
|
Przepustowość |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5 MHz |
-96 dBm |
|
|
Zużycie energii |
30W |
Wybór częstotliwości |
||
|
Wprowadzenie mocy |
DC24V-DC27V |
1.4 GHz |
1420 MHz-1530 MHz |
|
|
Wymiar |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Wyroby mechaniczne |
||
|
Temperatura pracy |
-20°C~+55°C |
|
|
Wymiar |
130*100*25mm ((Antenna nie uwzględniona) |
|
|
Waga |
273 g |
|
|
Interfejsy |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
ROZPRZEDNIK |
3xSerial Port |
1. DEBUG Port seryjny |
|
Elektryczność |
1xDC INPUT |
DC24V-27V |
|
Interfejs poleceń |
Konfiguracja polecenia AT |
API/HTTP/UART dla konfiguracji poleceń AT |
|
Zarządzanie konfiguracją |
Wsparcie konfiguracji za pośrednictwem interfejsu użytkownika WEBUI, API i oprogramowania do zarządzania |
|
|
Tryb pracy |
Tryb serwera TCP |
Kiedy jest ustawiony jako serwer TCP, serwer seryjnego portu czeka na połączenie z komputerem.
lPo ustawieniu jako klienta TCP, serwer seryjnego portu aktywnie inicjuje połączenie z serwerem sieciowym określonym przez adres IP docelowy.
serwer lTCP, klient TCP, UDP, wielokrotna transmisja UDP, współistnienie serwera/klienta TCP, MQTT
|
|
Stawka Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokół |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Tryb przejścia |
|
|
Zarządzanie systemem |
Wspiera funkcję WATCHDOG, wszystkie wyjątki na poziomie systemu mogą być zidentyfikowane i automatycznie zresetowane |
|
|
|
